Climatizzazione radiante a pavimento bassa inerzia e spessore
Uponor Klett Twinboard con isolante acustico IsolTile
Klett Twinboard - pacchetto certificato con tappetino acustico
Al fine di soddisfare le esigenze di progettazione con abbattimento del rumore da calpestio, Uponor ha instaurato una proficua collaborazione con Knauf e Isolmant creando un pacchette performante.

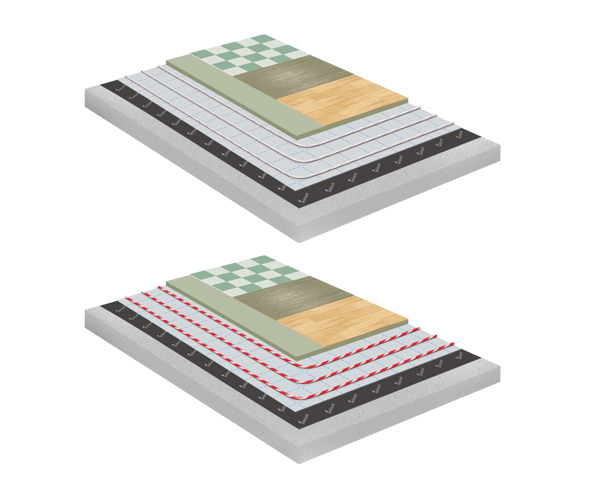

Il pacchetto prevede dapprima la posa del tappetino acustico. IsolTile (spessore 2 mm) è uno strato resiliente acustico calibrato che funge da strato separatore, neutralizza le tensioni, protegge il massetto da eventuali oscillazioni del solaio e offre massima resistenza al carico. Inoltre è impermeabile al passaggio di acqua e vapore consentendone l'impiego in qualsiasi ambiente. La principale funzione del tappetino IsolTile è l'elevato abbattimento acustico del rumore da calpestio. Unitamente all’utilizzo della fascia perimetrale e del nastro per la giuntura dei teli, si realizza una “vasca galleggiante”. La sua speciale conformazione garantisce elevati valori di isolamento con massetti di spessore inferiore ai 3 cm fornendo al contempo stabilità della struttura.
Si procede con la posa di Uponor Klett Twinboard, pannello in polipropilene (spessore 3 mm) accoppiato a foglio TNT (tessuto-non-tessuto) con griglia di posa atto a garantire l'auto-fissaggio delle tubazioni avvolte da uno strip con micro.uncini: l'aggancio risulta semplice, rapido, senza vincoli, riposizionabile, senza ausilio di attrezzi e accessorri aggiuntivi quali clip, binari o fascette. Le tubazioni previste sono Uponor Comfort Pipe PLUS in PE-Xa dimensioni 14/16 x 2 mm o Uponor MLCP RED in Multistrato dimensioni 16 x 2 mm.
A copertura viene quindi gettata la livellina. Knauf NE425 è un massetto biocompatibile, consente di realizzare spessori ridotti (da 10 mm sopra impianto) e grandi superfici senza giunti e senza rete elettrosaldata, è calpestabile dopo sole 18 ore, permette di attivare il ciclo termico di avviamento dopo 7 giorni, è adatto a tutti i tipi di rivestimento.
Il pacchetto composto da Isolmant IsolTile, Uponor Klett Twinboard e Knauff NE425 offre in soli 29/31 mm (in funzione della tubazione scelta) un valore di abbattimento acustico di ΔLw 16 dB.
Il pacchetto è stato testato da un laboratorio autorizzato dal Ministero Infrastrutture e Trasporti e sono risultati idonei per destinazioni di tipo Residenziale Categoria A, Uffici Categoria B ed Ambienti suscettibili di affollamento Categoria C1 secondo NTC 2018.
Il pacchetto è indicato sia nei casi di ristrutturazione sia nei nuovi edifici.
Il pacchetto prevede dapprima la posa del tappetino acustico. IsolTile (spessore 2 mm) è uno strato resiliente acustico calibrato che funge da strato separatore, neutralizza le tensioni, protegge il massetto da eventuali oscillazioni del solaio e offre massima resistenza al carico. Inoltre è impermeabile al passaggio di acqua e vapore consentendone l'impiego in qualsiasi ambiente. La principale funzione del tappetino IsolTile è l'elevato abbattimento acustico del rumore da calpestio. Unitamente all’utilizzo della fascia perimetrale e del nastro per la giuntura dei teli, si realizza una “vasca galleggiante”. La sua speciale conformazione garantisce elevati valori di isolamento con massetti di spessore inferiore ai 3 cm fornendo al contempo stabilità della struttura.
Si procede con la posa di Uponor Klett Twinboard, pannello in polipropilene (spessore 3 mm) accoppiato a foglio TNT (tessuto-non-tessuto) con griglia di posa atto a garantire l'auto-fissaggio delle tubazioni avvolte da uno strip con micro.uncini: l'aggancio risulta semplice, rapido, senza vincoli, riposizionabile, senza ausilio di attrezzi e accessorri aggiuntivi quali clip, binari o fascette. Le tubazioni previste sono Uponor Comfort Pipe PLUS in PE-Xa dimensioni 14/16 x 2 mm o Uponor MLCP RED in Multistrato dimensioni 16 x 2 mm.
A copertura viene quindi gettata la livellina. Knauf NE425 è un massetto biocompatibile, consente di realizzare spessori ridotti (da 10 mm sopra impianto) e grandi superfici senza giunti e senza rete elettrosaldata, è calpestabile dopo sole 18 ore, permette di attivare il ciclo termico di avviamento dopo 7 giorni, è adatto a tutti i tipi di rivestimento.
Il pacchetto composto da Isolmant IsolTile, Uponor Klett Twinboard e Knauff NE425 offre in soli 29/31 mm (in funzione della tubazione scelta) un valore di abbattimento acustico di ΔLw 16 dB.
Il pacchetto è stato testato da un laboratorio autorizzato dal Ministero Infrastrutture e Trasporti e sono risultati idonei per destinazioni di tipo Residenziale Categoria A, Uffici Categoria B ed Ambienti suscettibili di affollamento Categoria C1 secondo NTC 2018.
Il pacchetto è indicato sia nei casi di ristrutturazione sia nei nuovi edifici.
Campi di applicazione
- Riscaldamento e raffrescamento radiante a pavimento
- Installazione a umido
- Edifici residenziali e commerciali nuovi o da ristrutturare
Specifiche
- Dimensioni pannello Uponor Klett Twinboard: 2400 x 1000 mm
- Spessore pannello Uponor Klett Twinboard: 3 mm
- Dimensioni tubazione Uponor Klett Comfort Pipe PLUS: 14/16 x 2 mm
- Dimensioni tubazione Uponor Klett MLCP RED: 16 x 2 mm
- Dimensione rotolo Isolmant IsolTile: 1 x 20 mt
- Spessore tappetino Isolmant IsolTile: 2 mm
- Spessore livellina Knauf NE425: 10 mm
