Rapporto di installazione
116 B1120119
Uponor S-Press Curva intermedia
- raccordi realizzati in ottone, stagnati, dotati di bussola esterna in acciaio completi di fori per il controllo visivo dell'inserimento del tubo- conformi al Decreto Ministeriale n. 174 del 6 aprile 2004 per il trasporto di acqua potabile
Dettagli articolo
Documenti
Manuale Tecnico
Certificazione
Rapporto di installazione
127 B1120120
Rapporto di installazione MLC flushing protocol TW water (1120120)
Rapporto di installazione
110 B1120118
Rapporto di installazione MLC leak test report TW air-gas (1120118)
Certificazione
384 B1120787
UPONOR CER S-PRESS SYS MECH KIWA UNI KIP 106330 IT (1120787)
Informazioni
Specifiche
- con manicotto a pressione fisso- anello di arresto- sicurezza di prova
Application
- Acqua corrente: la temperatura di esercizio permanente varia da 0 °C a 70 °C con una pressione di esercizio permanente massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 95 °C per un periodo di 100 ore nel corso della vita utile.- Riscaldamento: la temperatura di esercizio permanente raggiunge gli 80 °C con una pressione di esercizio permanente massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 100 °C per un periodo di 100 ore nel corso della vita utile.- se non diversamente indicato:Filetti maschio e femmina conformi a EN 10226-1.
Disegni del prodotto

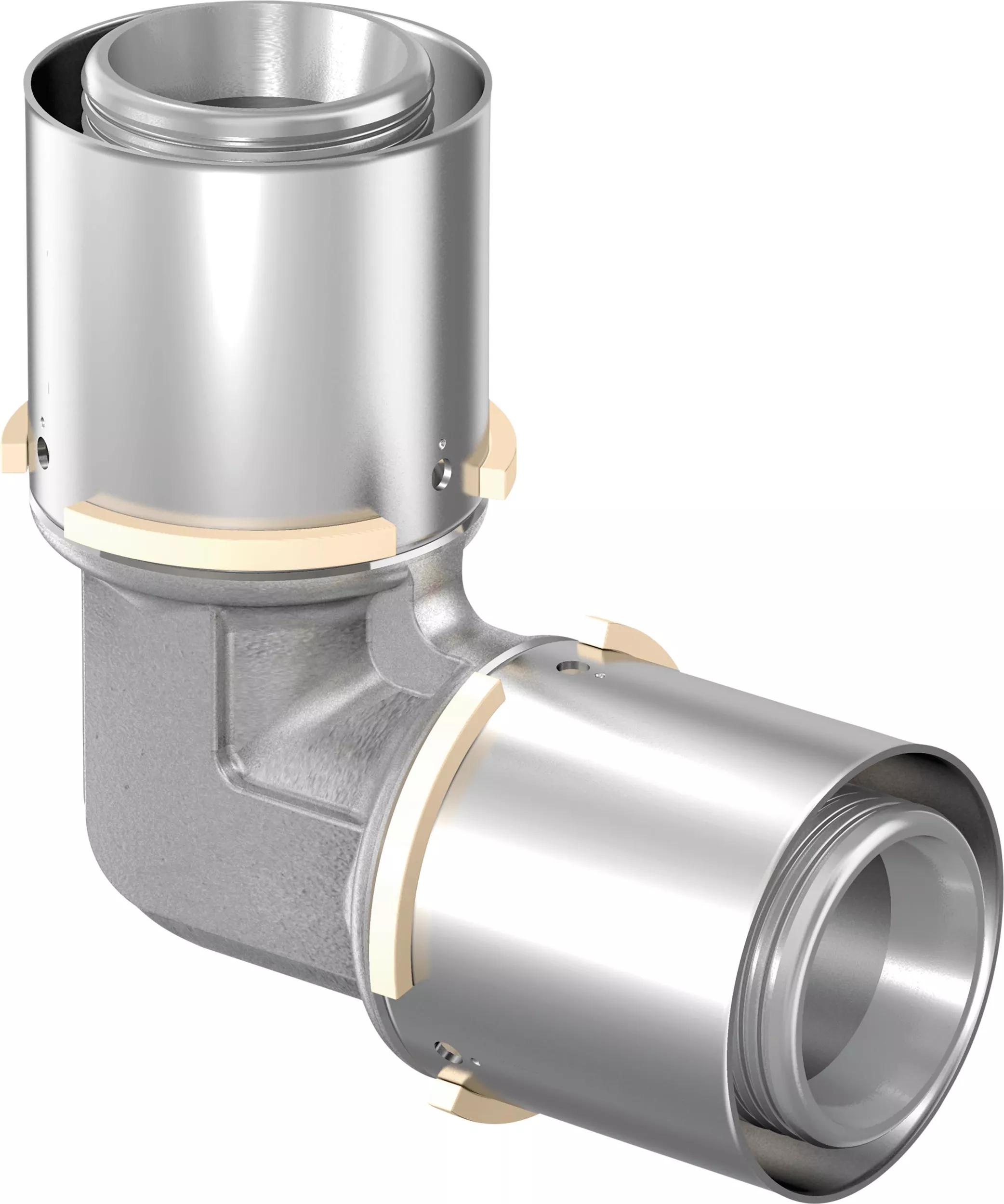

Render

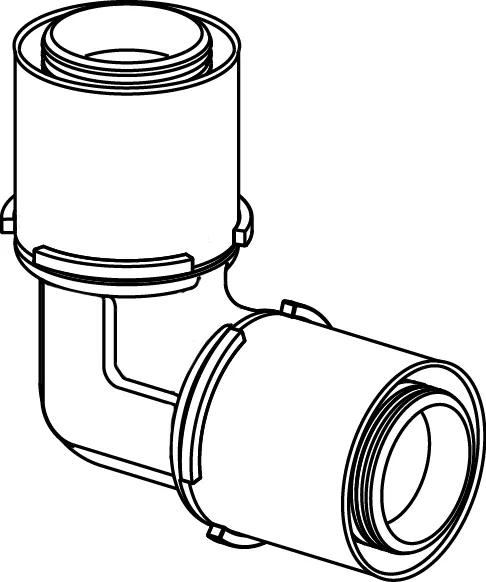

Label drawings

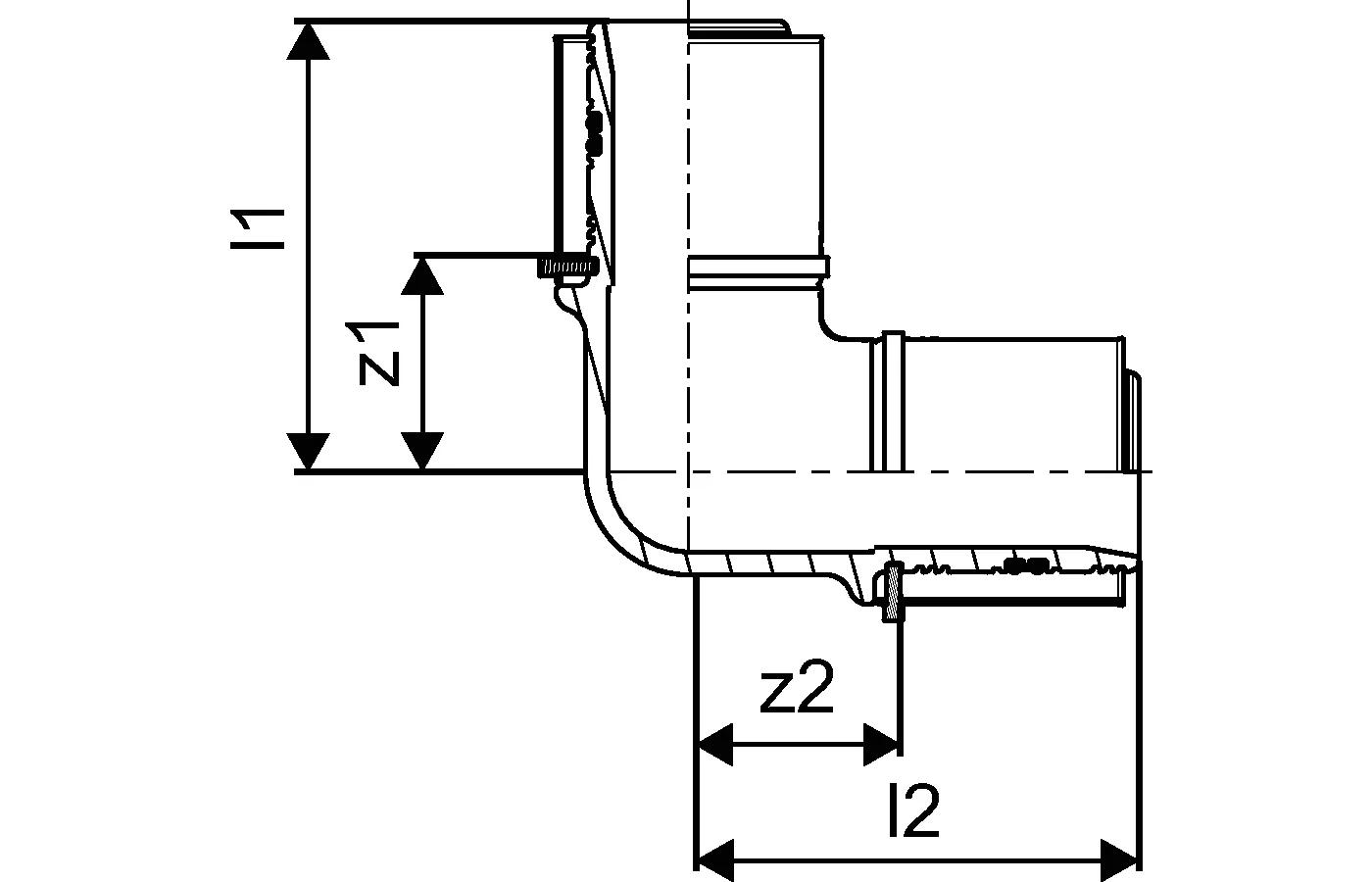

Z-drawing
309 B
309 B
Download document105 B
105 B
Download document105 B
105 B
Download document94 B
94 B
117 B
117 B
Download document117 B
117 B
Download document
