Rapporto di installazione
116 B1120119
Uponor S-Press PLUS Intermedio PPSU
Dettagli articolo
| No. Prodotto/Descrizione | Quantità | Dettaglio |
|---|---|---|
 1039933 / - / - Uponor S-Press PLUS Intermedio PPSU 16-16 | productFamilyDetail/tab/itemDetails/detailLink | |
1039934 / - / - Uponor S-Press PLUS Intermedio PPSU 20-20 | productFamilyDetail/tab/itemDetails/detailLink | |
1039935 / - / - Uponor S-Press PLUS Intermedio PPSU 25-25 | productFamilyDetail/tab/itemDetails/detailLink | |
1039936 / - / - Uponor S-Press PLUS Intermedio PPSU 32-32 | productFamilyDetail/tab/itemDetails/detailLink |
Documenti
Manuale Tecnico
Certificazione
Environmental Product Declaration (EPD)
Rapporto di installazione
127 B1120120
Rapporto di installazione MLC flushing protocol TW water (1120120)
Rapporto di installazione
110 B1120118
Rapporto di installazione MLC leak test report TW air-gas (1120118)
Rapporto di installazione
127 B1120121
Rapporto di installazione MLC leak test report HC water (1120121)
Informazioni tecniche
6 KB1119966
Informazioni tecniche MLC tap water and heating (1119966)
Manuale di installazione
1 KB1062301
Manuale di installazione Uni Pipe PLUS (1062301)
Certificazione
341 B1120788
UPONOR CER S-PRESS PLUS SYS MECH KIWA UNI KIP 106331 (1120788)
Environmental Product Declaration (EPD)
936 B1162873
Uponor EPD S-Press PLUS (1162873)
Informazioni
Specifiche
- Bussola in acciaio inossidabile con finestra di ispezione
- Preciso posizionamento della ganascia
- Indicatore unico di pressata
- Veloce riconoscimento del diametro
- Accurato test di sicurezza
- Veloce installazione in 3-step
- 100% compatibile con gli attuali componenti Uponor
- Innovativo QR code per un immediato accesso digitale
Application
- Sanitario: La temperatura di funzionamento permanente va da 0 °C a 70 °C con una pressione operativa massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 95 °C per un periodo massimo di 100 ore nell'intera vita operativa.
- Riscaldamento: La temperatura di funzionamento permanente può raggiungere gli 80 °C con una pressione di esercizio massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 100 °C per un periodo massimo di 100 ore nell'intera vita operativa.
se non differente comunicazione:
- Filetti maschio e femmina in acc.EN 10226-1.
Certification
- KIWA
- DVGW
Disegni del prodotto

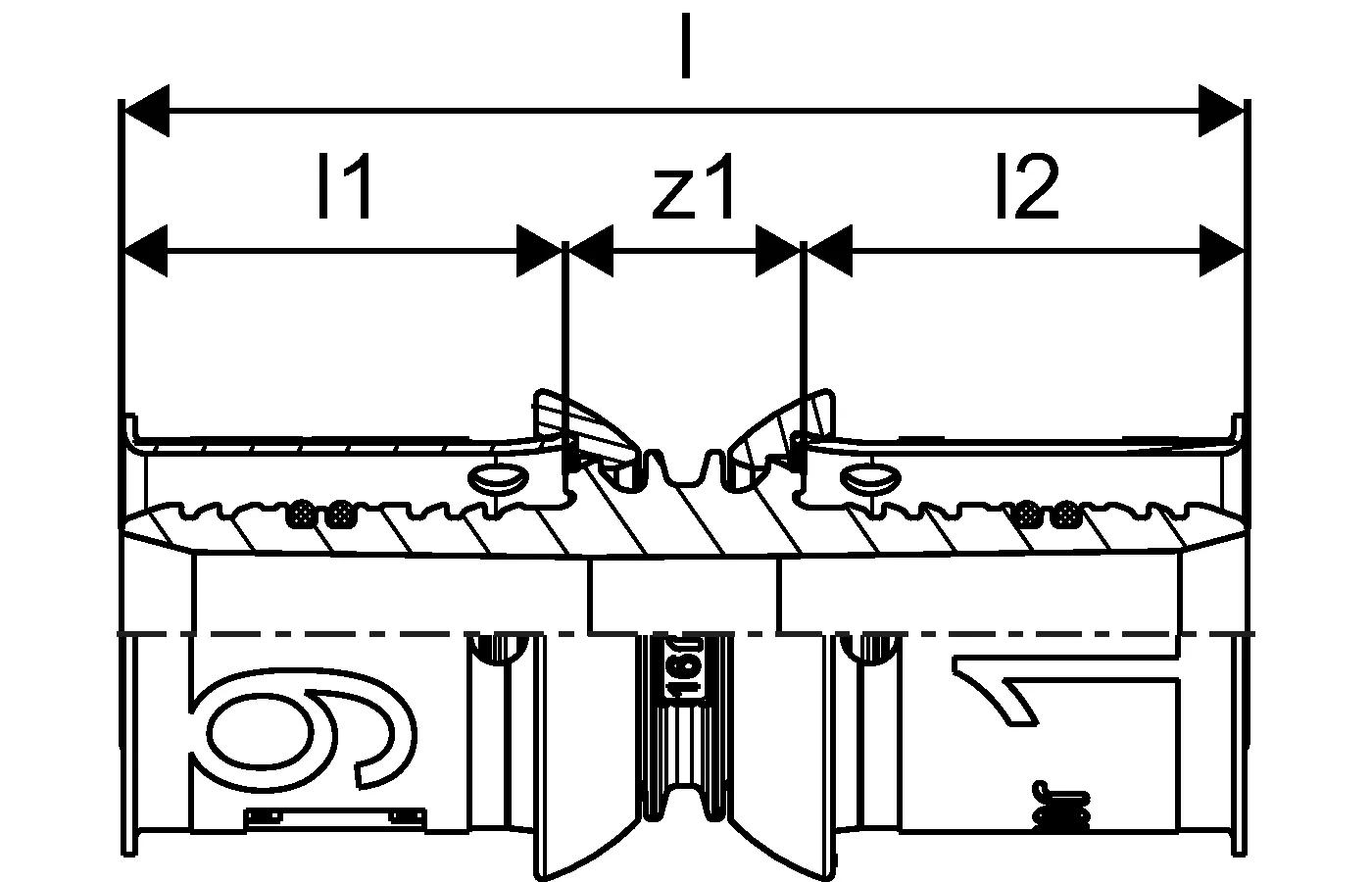

Z-drawing

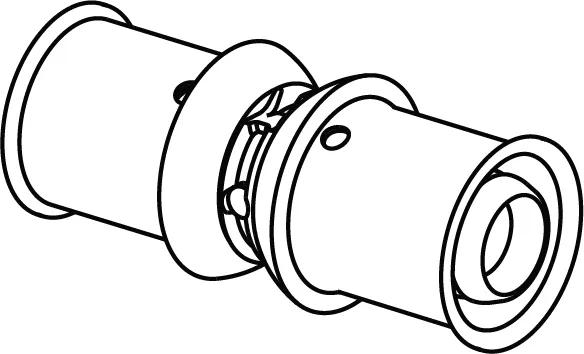

Label drawings

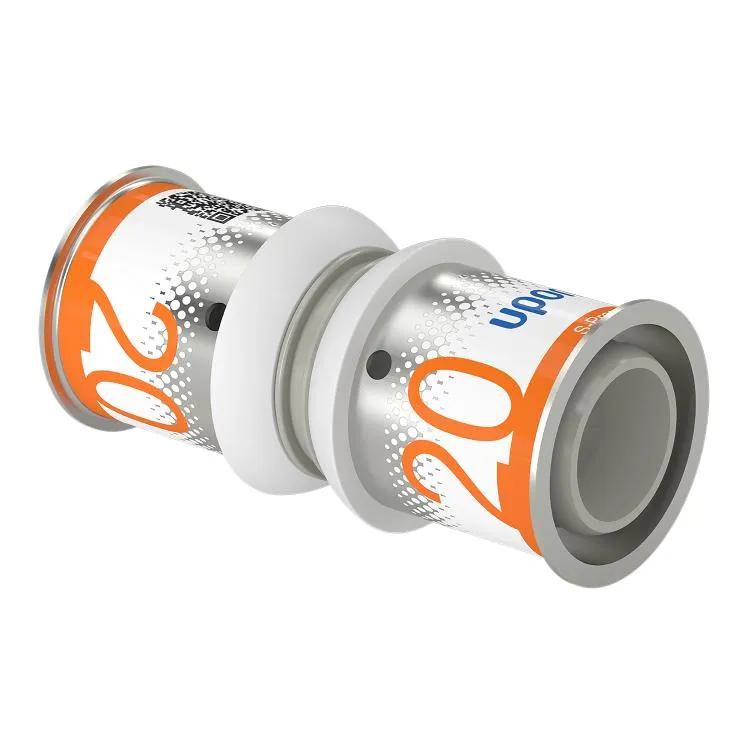

Render
240 B
240 B
Download document236 B
236 B
Download document236 B
236 B
Download document236 B
236 B
Download document73 B
73 B
73 B
73 B
Prodotti simili
Uponor S-Press PLUS Diritto femm pass
- ottone DR stagnato e bussola in acciaio inox
- indicatore unico di pressata
- installazione rapida in 3 fasi - taglio tubazione, inserimento raccordo, pressatura (nessuna sbavatura, nessuna calibratura)
- codice QR innovativo per un accesso digitale immediato
- conformi al Decreto Ministeriale n. 174 del 6 aprile 2004
Uponor S-Press PLUS Gomito flangiato F L
- ottone DR stagnato e bussola in acciaio inox
- indicatore unico di pressata
- installazione rapida in 3 fasi - taglio tubazione, inserimento raccordo, pressatura (nessuna sbavatura, nessuna calibratura)
- codice QR innovativo per un accesso digitale immediato
- per l'installazione a parete o l'attacco con protezione anti-rotazione alle staffe di montaggio Uponor Smart Aqua
- conformi al Decreto Ministeriale n. 174 del 6 aprile 2004
Uponor S-Press PLUS Gomito
- ottone DR stagnato e bussola in acciaio inox
- indicatore unico di pressata
- installazione rapida in 3 fasi - taglio tubazione, inserimento raccordo, pressatura (nessuna sbavatura, nessuna calibratura)
- codice QR innovativo per un accesso digitale immediato
- realizzato in ottone stagnato
- con tubo di rame 15 x 1 mm e 12 x 1 mm, placcato
- la connessione del tubo di rame placcato 15 x 1 mm al radiatore può essere effettuata con l'adattatore di compressione Uponor Cu (articolo 1013830)
