Rapporto di installazione
116 B1120119
Uponor S-Press PLUS Gomito flangiato F XL
- ottone DR stagnato e bussola in acciaio inox
- indicatore unico di pressata
- installazione rapida in 3 fasi - taglio tubazione, inserimento raccordo, pressatura (nessuna sbavatura, nessuna calibratura)
- codice QR innovativo per un accesso digitale immediato
- per l'installazione a parete o l'attacco con protezione anti-rotazione alle staffe di montaggio Uponor Smart Aqua
- conformi al Decreto Ministeriale n. 174 del 6 aprile 2004
Dettagli articolo
| No. Prodotto/Descrizione | Quantità | Dettaglio |
|---|---|---|
| productFamilyDetail/tab/itemDetails/detailLink | ||
| productFamilyDetail/tab/itemDetails/detailLink |
Documenti
Manuale Tecnico
Certificazione
Rapporto di installazione
127 B1120120
Rapporto di installazione MLC flushing protocol TW water (1120120)
Rapporto di installazione
110 B1120118
Rapporto di installazione MLC leak test report TW air-gas (1120118)
Rapporto di installazione
127 B1120121
Rapporto di installazione MLC leak test report HC water (1120121)
Informazioni tecniche
6 KB1119966
Informazioni tecniche MLC tap water and heating (1119966)
Manuale di installazione
1 KB1062301
Manuale di installazione Uni Pipe PLUS (1062301)
Certificazione
341 B1120788
UPONOR CER S-PRESS PLUS SYS MECH KIWA UNI KIP 106331 (1120788)
Informazioni
Specifiche
- Bussola in acciaio inossidabile con finestra di ispezione
- Preciso posizionamento della ganascia
- Indicatore unico di pressata
- Veloce riconoscimento del diametro
- Accurato test di sicurezza
- Veloce installazione in 3-step
- 100% compatibile con gli attuali componenti Uponor
- Innovativo QR code per un immediato accesso digitale
Application
- Sanitario: La temperatura di funzionamento permanente va da 0 °C a 70 °C con una pressione operativa massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 95 °C per un periodo massimo di 100 ore nell'intera vita operativa.
- Riscaldamento: La temperatura di funzionamento permanente può raggiungere gli 80 °C con una pressione di esercizio massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 100 °C per un periodo massimo di 100 ore nell'intera vita operativa.
se non differente comunicazione:
- Filetti maschio e femmina in acc.EN 10226-1.
Certification
- KIWA
- DVGW
Disegni del prodotto

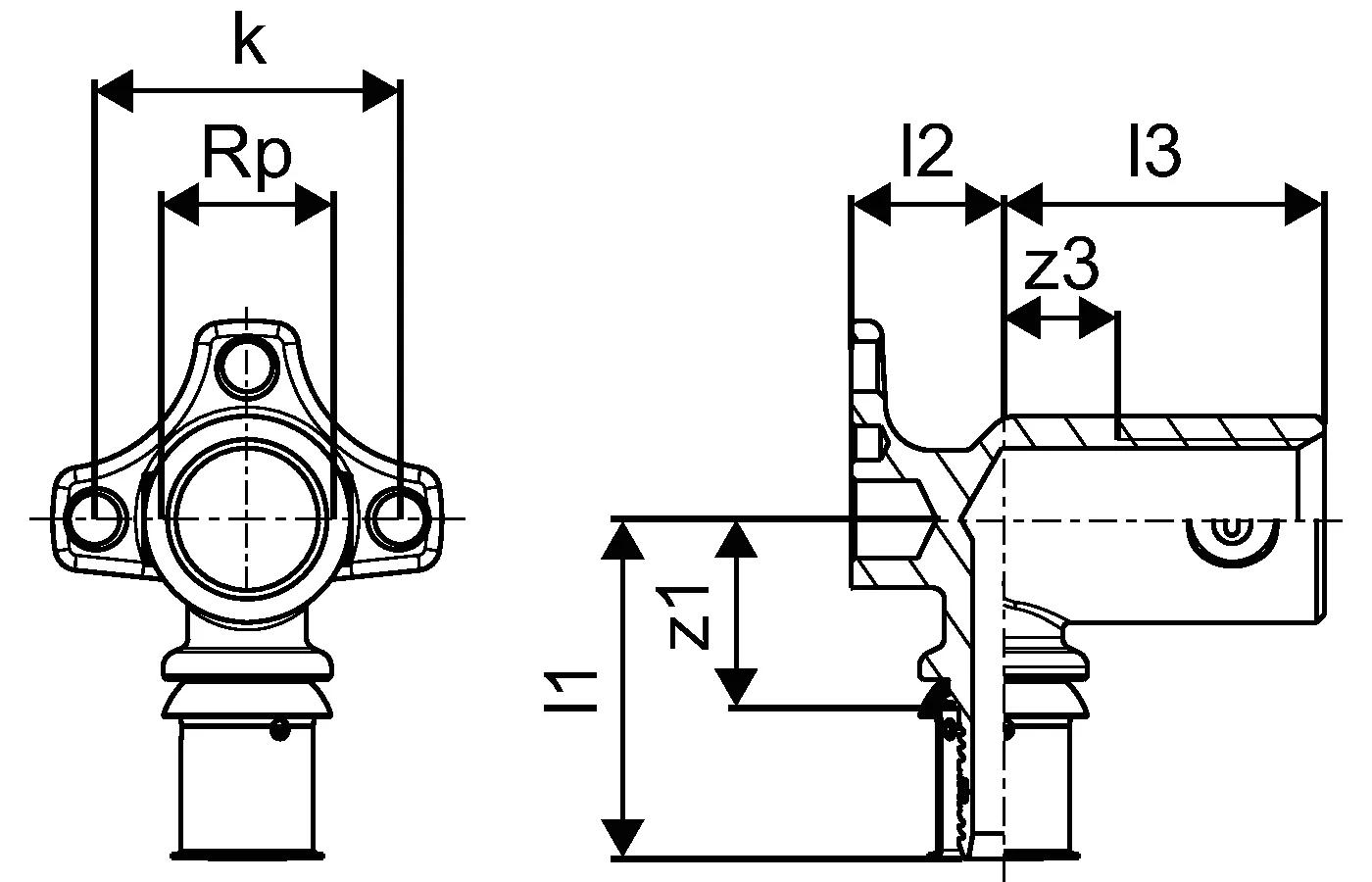

Z-drawing

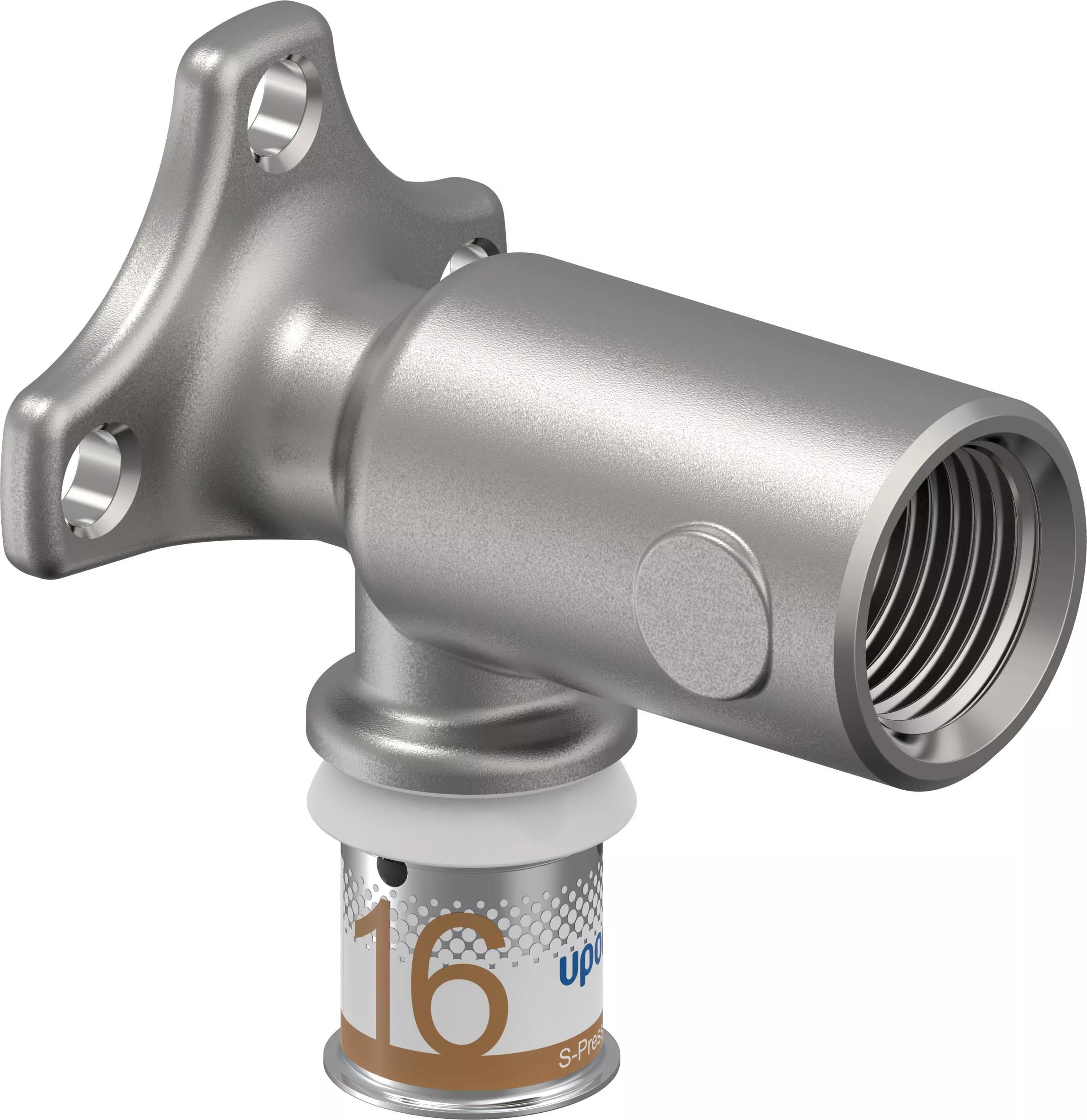

Render

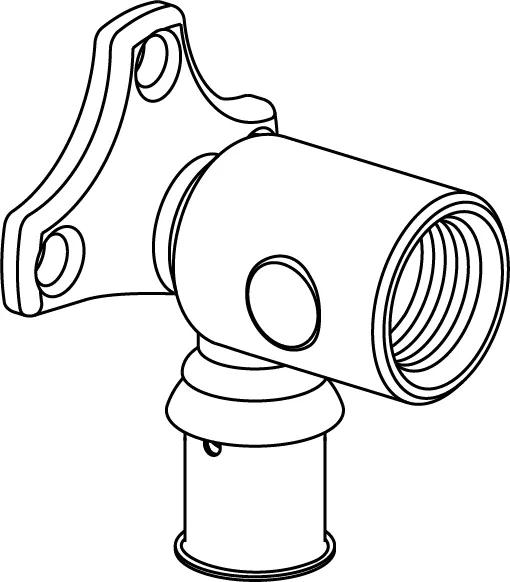

Label drawings
237 B
237 B
Download document237 B
237 B
Download document612 B
612 B
Download document196 B
196 B
Download document196 B
196 B
Download document92 B
92 B
