Uponor RS Intermedio
- intermedio per sistema modulare, esecuzione in ottone rivestito con stagnatura, alloggiamento per adattatori con guarnizioni O-ring di tenuta
- conforme al Decreto Ministeriale n.174 del 6 Aprile 2004 per il trasporto di acqua potabile
- completo di spine per il bloccaggio degli adattatori
Dettagli articolo
| No. Prodotto/Descrizione | Quantità | Dettaglio |
|---|---|---|
 1029144 Uponor RS Intermedio RS2-RS2 | productFamilyDetail/tab/itemDetails/detailLink | |
1029145 Uponor RS Intermedio RS3-RS3 | productFamilyDetail/tab/itemDetails/detailLink |
Documenti
Manuale Tecnico
Certificazione
Opuscolo
Rapporto di installazione
127 B1120120
Rapporto di installazione MLC flushing protocol TW water (1120120)
Rapporto di installazione
110 B1120118
Rapporto di installazione MLC leak test report TW air-gas (1120118)
Rapporto di installazione
127 B1120121
Rapporto di installazione MLC leak test report HC water (1120121)
Informazioni tecniche
6 KB1119966
Informazioni tecniche MLC tap water and heating (1119966)
Manuale di installazione
1 KB1062301
Manuale di installazione Uni Pipe PLUS (1062301)
Informazioni
Specifiche
- con manicotto a pressione fisso
- anello di arresto
- codice colore
- Sicurezza di prova
Application
- Acqua corrente: la temperatura di esercizio permanente varia da 0 °C a 70 °C con una pressione di esercizio permanente massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 95 °C per un periodo di 100 ore nel corso della vita utile.
- Riscaldamento: la temperatura di esercizio permanente raggiunge gli 80 °C con una pressione di esercizio permanente massima di 10 bar. La temperatura di malfunzionamento a breve termine è di 100 °C per un periodo di 100 ore nel corso della vita utile.
se non diversamente indicato:
- Filetti maschio e femmina conformi a EN 10226-1.
Disegni del prodotto

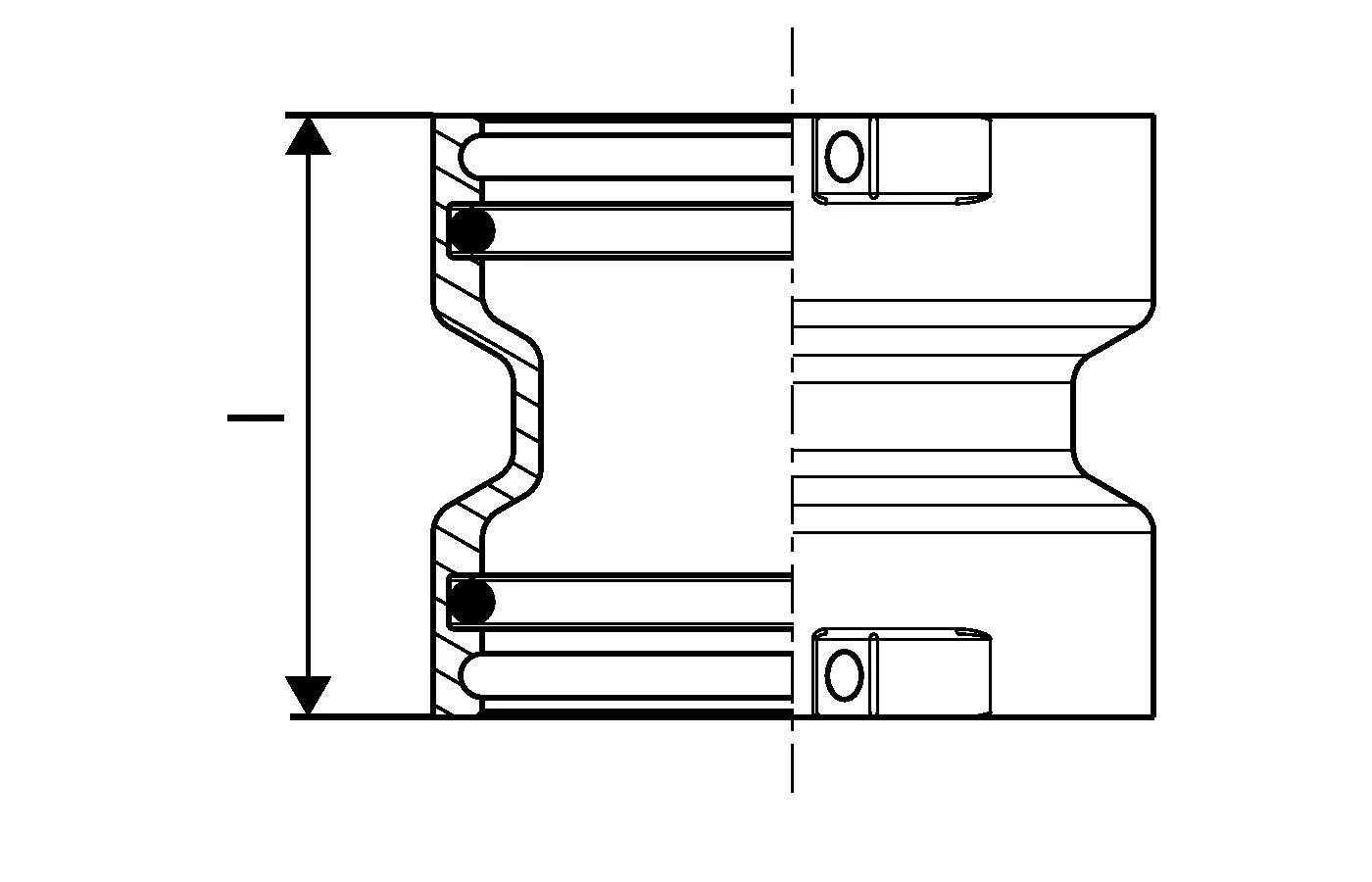

Z-drawing

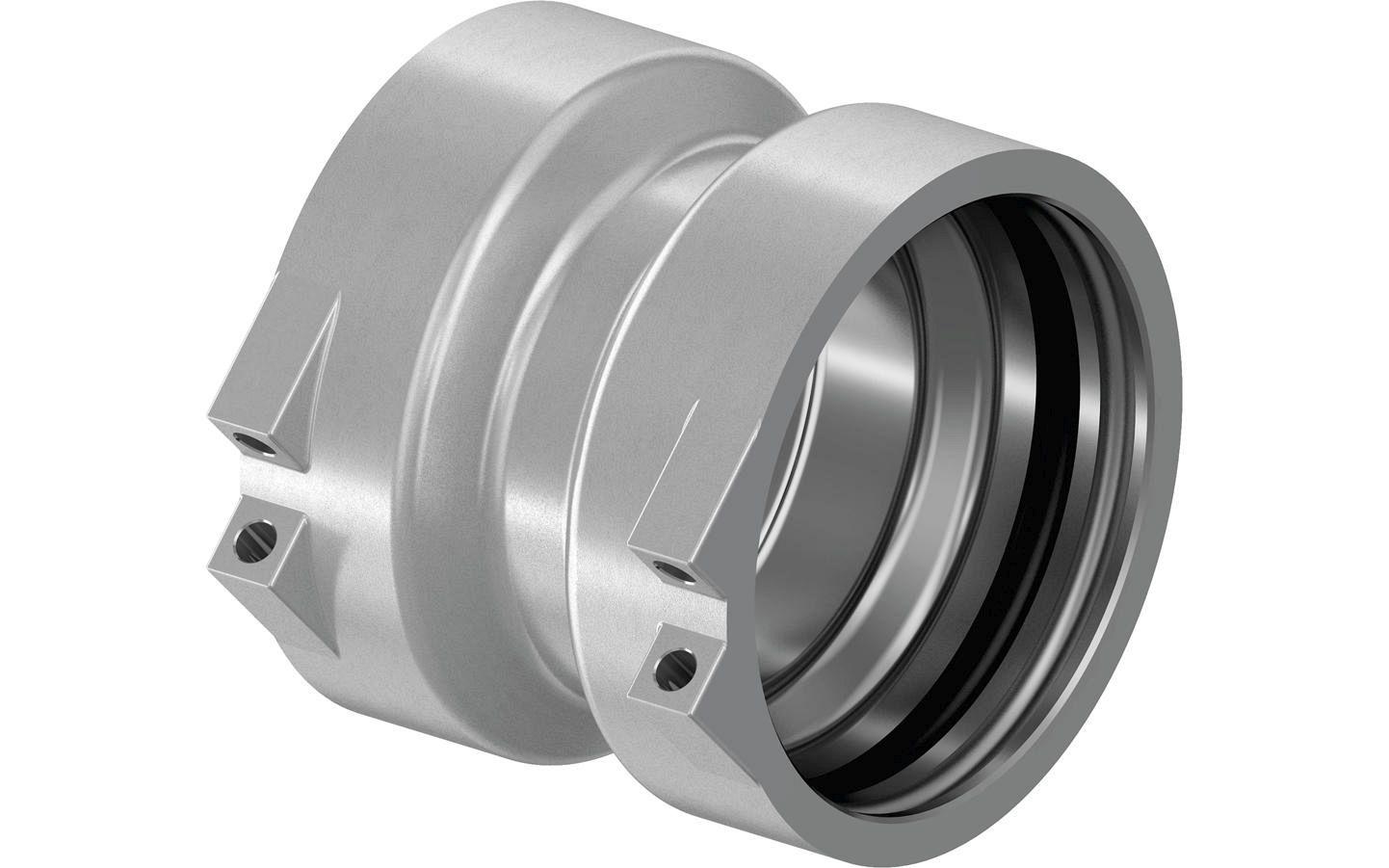

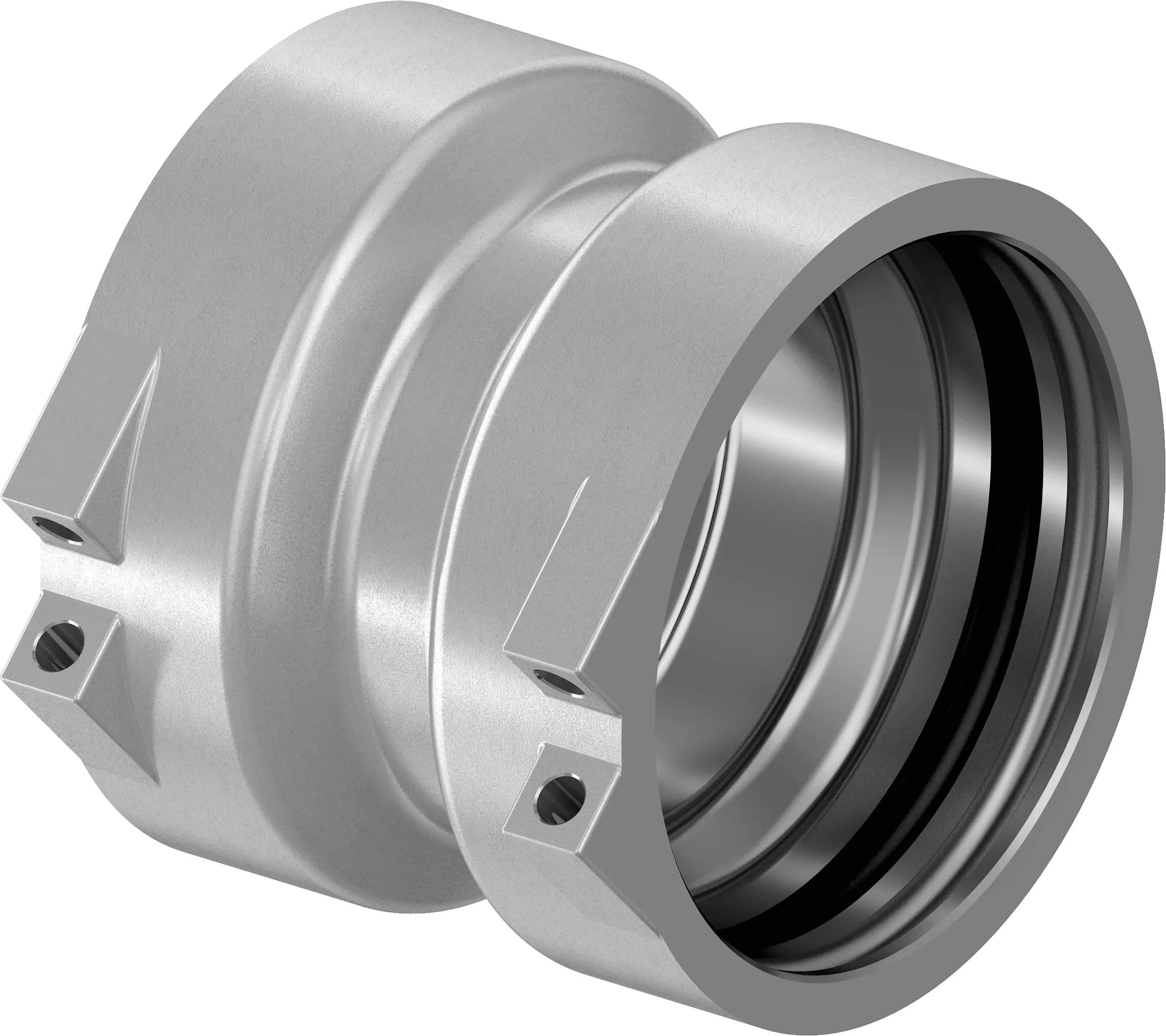

Render

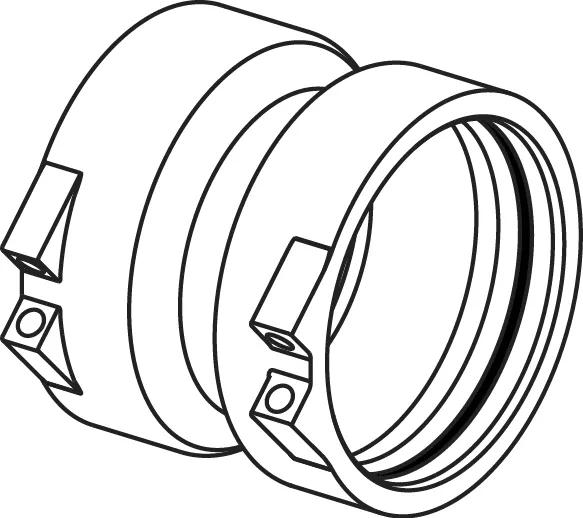

Label drawings
121 B
121 B
Download document121 B
121 B
Download document85 B
452 B
452 B
Download document130 B
130 B
Download document130 B
130 B
Download document124 B
124 B
Download document124 B
124 B
