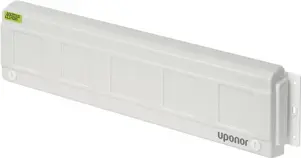

Uponor Base unità H/C pompa X-80
- unità con funzione di autobilanciamento per cablaggio standard 230V
- supporta fino a 10 termostati (230V)
- supporta fino a 12 attuatori (230 V) che possono essere assegnati in modo completamente flessibile
- commutazione silenziosa dell'attuatore
- supporta l'applicazione di riscaldamento e raffrescamento
- l'autobilanciamento del riscaldamento ottimizza il consumo energetico e il comfort
- interruttore per abilitare/disabilitare la funzione di autobilanciamento
- relè pompa e caldaia
- by-pass a tempo con autobilanciamento
- input: commutazione riscaldamento/raffrescamento, condensazione, commutazione giorno/notte.
- 4 fili per collegamento termostato
- funziona con termostato a 3 fili (2 fili per alimentazione 230 V, 1 uscita per richiesta 230 V) e termostato a 4 fili per funzionalità completa (segnale giorno/notte)
- morsetti di collegamento termostato/attuatore 0,13 ... 1,5 mm²
- protezione da sovraccarico
- classe di protezione: IP20
- Nota: per il raffrescamento si consiglia il set di condensazione S-80
Composto da:
- unità base Uponor X-80
- senza cavo di alimentazione
- materiale di montaggio, guida DIN inclusa
Dettagli articolo
No. Prodotto/Descrizione | Quantità | Dettaglio |
---|---|---|
1138350 / - / - Uponor Base unità H/C pompa X-80 10x 230V | productFamilyDetail/tab/itemDetails/detailLink |
Documenti
Manuale Tecnico
Dichiarazione di conformità UE
Descrizione del sistema Base controller HC pump X-80 10x 230V (1140332)
Manuale di installazione Base controller HC pump X-80 10x 230V (1139820)
Informazioni sul prodotto Smatrix actuator compatibility (1068132)
Informazioni
Specifiche
- Cablaggio standard a 230V
- Logica di cablaggio e di controllo comune
- Facile integrazione con sistema di controllo ambiente standard on/off
Application
- Controllo della temperatura ambiente a filo per impianti radianti
Certification
- CE
Disegni del prodotto
Prodotti simili
Uponor Base Sensore umidità Dial
- sensore umidità (ad incasso)
Funzioni:
- assorbimento: 4VA (0,7 W)
- uscita con relè bistabile 5 (3) A / 250Vac
- campo di regolazione: 30 ÷ 90% UR con differenziale fisso al 5% di umidità relativa (centrato sul setpoint)
- tempo minimo tra una commutazione e la successiva: 1 minuto
- segnalazione guasta tramite led lampeggiante
- alimentazione elettrica: 230VAC / 50/60Hz
- temperatura di funzionamento:: 0°C ... +50°C
- temperatura di stoccaggio:: -10°C ... +60°C
- classe di protezione: IP40
Uponor Base flexiboard con logica pompa X-25
- supporta fino a 6 termostati (230V)
- supporta fino a 12 attuatori (230V)
- selettore di canale rotativo per una rapida assegnazione dell'attuatore
- relè pompa 2A (230V)
- protezione da sovraccarico
- potenza 10VA
- classe di protezione: IP40
Composto da:
- Uponor Base flexiboard con logica pompa X-25 6X
- materiale di montaggio
Uponor Base unità H pompa X-60
- unità con funzione di autobilanciamento per cablaggio standard 230V
- supporta fino a 6 termostati (230V)
- supporta fino a 12 attuatori (230 V), con 2 attuatori alla volta che seguono un termostato comune (6x 2 attuatori)
- commutazione silenziosa dell'attuatore
- l'autobilanciamento del riscaldamento ottimizza il consumo energetico e il comfort
- interruttore per abilitare/disabilitare la funzione di autobilanciamento
- relè pompa
- by-pass a tempo con autobilanciamento
- input: commutazione giorno/notte
- 4 fili per collegamento termostato
- funziona con termostato a 3 fili (2 fili per alimentazione 230 V, 1 uscita per richiesta 230 V) e termostato a 4 fili per funzionalità completa (segnale giorno/notte)
- morsetti di collegamento per termostato/attuatore 0,13...1,5 mm²
- protezione da sovraccarico
- classe di protezione: IP20
Composto da:
- Base unità Uponor X-60
- senza cavo di alimentazione
- materiale di montaggio, guida DIN inclusa
Uponor Base set condensazione S-80
- Set di condensazione adatto al controllo della condensazione
Funzioni:
- valuta le informazioni ricevute sul punto di rugiada e attiva il contatto integrato quando viene raggiunto il punto di rugiada
- supporta fino a 5 sensori del punto di rugiada
- sensore adatto per installazione in soffitti/pareti intonacati o tubazioni di acqua fredda
- set di condensazione consigliato per X-80 per applicazioni di raffrescamento
Opzioni:
- installazione su guida DIN esterna
- tensione di funzionamento: 230 V / 50-60 Hz
Composto da:
- punto di rugiada del convertitore 230V
- sensore del punto di rugiada
