Manuale di installazione e uso
6 KB1137965

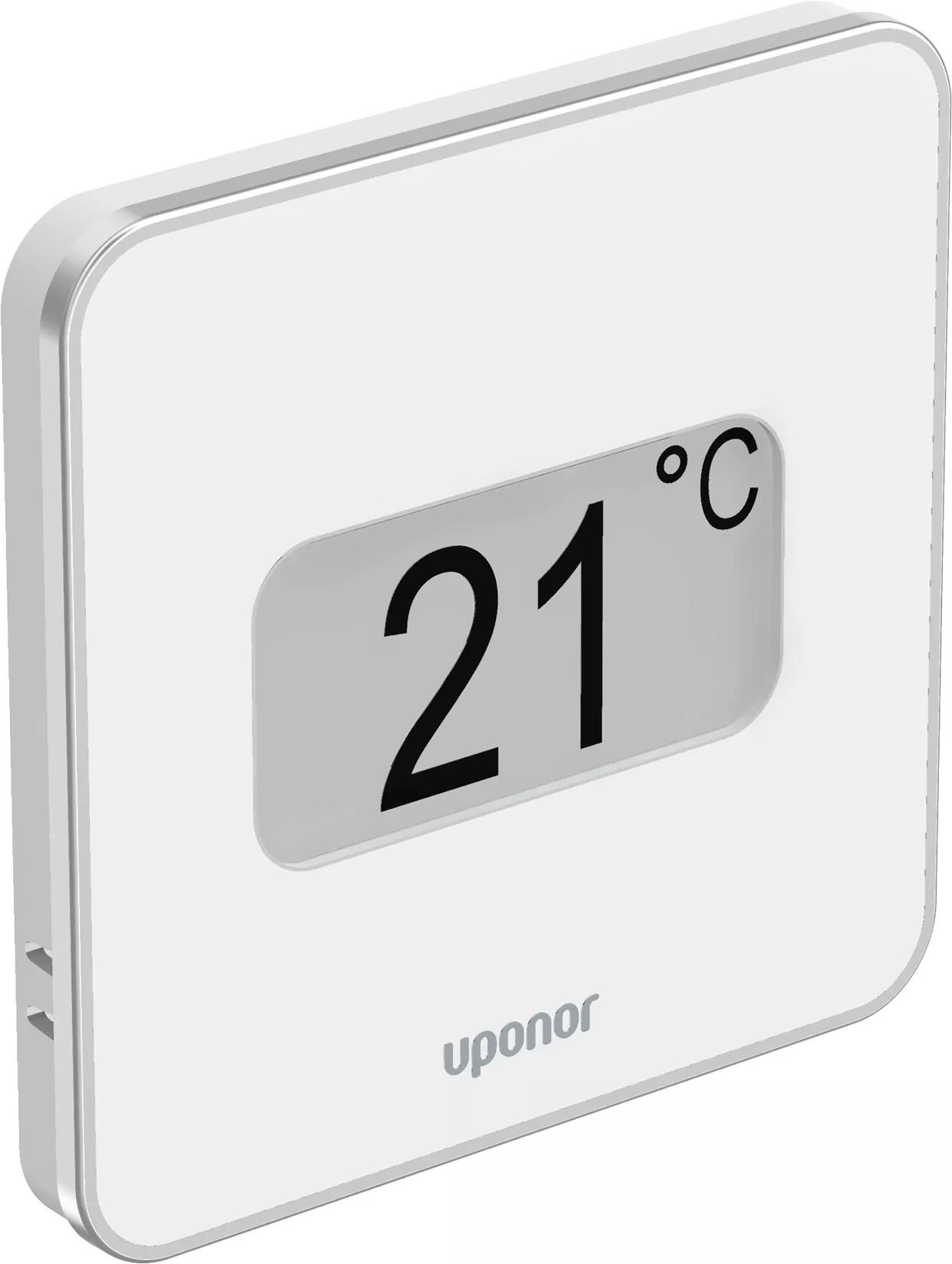

Uponor Smatrix Wave Termostato dig. + UR style T-169 D+ RH
- misura e visualizza la temperatura ambiente percepita e l'umidità relativa
- colore: bianco RAL 9016
Funzioni:
- indicazioni della richiesta di riscaldamento o raffrescamento
- misurazione valore UR
- indicazione comfort / ECO
- impostazione del valore di arresto ECO
- funzione di commutazione manuale C/F
- funzione di raffrescamento consentito (stanza per stanza)
- display celsius oppure fahrenheit
- modalità operative: temperatura ambiente (RT), interno con temperatura pavimento max/min (RFT), sensore remoto (RS), sensore esterno remoto (RO)
- indicazione di batteria scarica
- calibrazione della temperatura
- compatibilità con Smatrix Move controllo climatico H/C Radio X-157
- opzionale: possibilità di collegare diverse tipologie di sensori (a pavimento, remoto o esterno)
Composto da:
- Uponor Smatrix Wave termostato dig.+ UR Style T-169
- 1x batteria CR2032
- materiale di montaggio
Dettagli articolo
| No. Prodotto/Descrizione | Quantità | Dettaglio |
|---|---|---|
| productFamilyDetail/tab/itemDetails/detailLink |
Documenti
Manuale Tecnico
Dichiarazione di conformità UE
Rapporto di installazione
2 KB1138007
Rapporto di installazione Smatrix Wave PULSE (1138007)
Guida rapida
560 B1093389
Guida rapida Smatrix Wave Smart Home gateway R-167 (1093389)
Manuale di installazione e uso
6 KB1095344
Manuale di installazione e uso Smatrix Wave Pulse (1095344)
Informazioni sul prodotto
2 KB1087488
Informazioni sul prodotto Smatrix regulatory conformance (1087488)
Informazioni
Specifiche
- Fino a 4 unità base in un sistema
- Tensione di esercizio: 230V / 50Hz
- Autobilanciamento ottimizza il consumo di energia ed il comfort
- Controllo elettrico
- Collegamento fino a 6 termostati ambiente ed 8 attuatori (24V) per unità base
- Relè pompa e boiler
- Pompa e valvola di esercizio
- Controllo dell'umidità relativa
- Combina il riscaldamento/raffrescamento a pavimento con il controllo del raffrescamento a soffitto
- Max. potenza assorbita per attuatore: 24VAC / 0.2A (0.4A picco)
- Modulo pompa di calore integrato (solo X-165)
- Clonazione dati, registrazione, backup e aggiornamenti tramite micro SD card (solo X-165)
Smatrix Wave Pulse:
- Accesso locale (Wi-Fi) o accesso remoto (richiesta una connessione internet) tramite Uponor Smatrix Pulse App (con R-208)
- Access point wi-fi temporaneo per l'accesso diretto con R-208 (se wi-fi locale non è disponibile)
- Gestione eco-intelligente dell'ambiente domestico con R-208 (Amazon Alexa, Google Home)
- Controllo multi-casa (con R-208)
- Possibilità di accesso di terze parti per supporto remoto con R-208 (richiesto il permesso dell'utente)
- Analisi andamento storico del sistema tramite l'app Uponor Smatrix Pulse (con R-208)
- Timer programmabile (con R-208)
- Impostazioni comfort (con R-208)
- Diagnostica di sistema (con R-208)
Application
- Controllo della temperatura ambiente radio per riscaldamento e raffrescamento radiante
- Intervallo di set point: +5°C ... +35°C
Certification
- CE / EAC
Disegni del prodotto

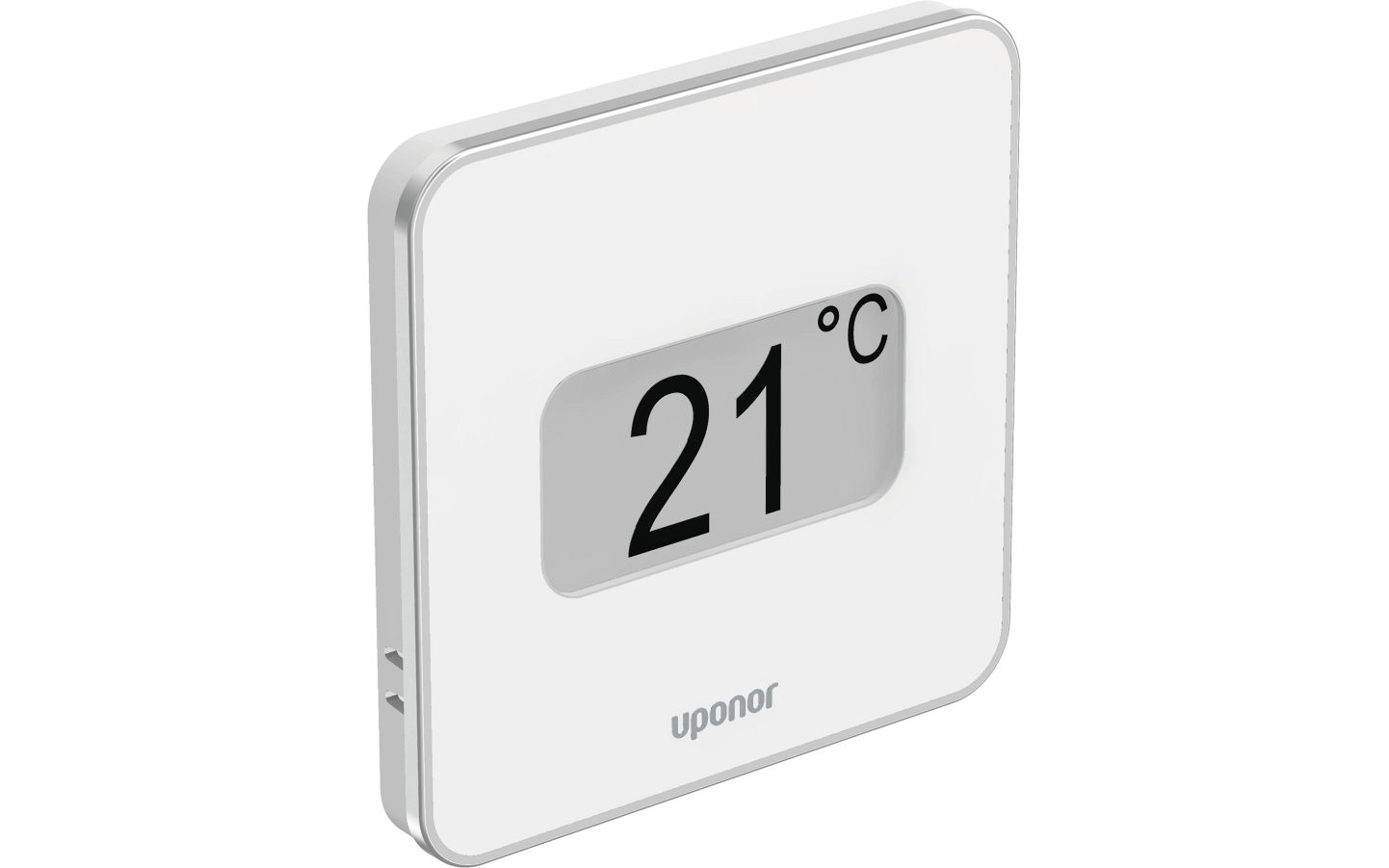

Render
