Uponor Smatrix Base PRO - tehokkuutta ja toimivuutta kaikkiin kohteisiin
Uponor Smatrix Base PRO - onnistuneen lopputuloksen avaimet
Uponor Smatrix Base PRO -säätöjärjestelmän suunnittelussa lähtökohtana on ensin selvittää liitetäänkö järjestelmä osaksi Modbus RTU- vai KNX -taloautomaatiojärjestelmää.
Mikäli Base PRO -järjestelmä tahdotaan kytkeä Modbus RTU väylään, tulee tällöin valita X-148 keskusyksiköt. Modbus RTU –järjestelmään liityttäessä ei tarvita käyttöpaneelia, muunninta tai muita erityisiä osia huonetermostaattien ja keskusyksiköiden lisäksi. Yhteen järjestelmään saadaan liitettyä maksimissaan 256 keskusyksikkö.
Liitettäessä Base PRO –säätöjärjestelmä KNX-taloautomaatiojärjestelmään tulee huomioida, että keskusyksikön X-147 huonetermostaattien lisäksi järjestelmään tarvitaan myös käyttöpaneeli I-147 ja KNX-muunnin R-147. Yhdellä KNX-muuntimella voidaan ohjata enintään 16 keskusyksikköä ja yhtä käyttöpaneelia. Toteutusta suunniteltaessa tulee ottaa huomioon kohteen koko, tarpeet, kaapelointien reititykset jne. Esimerkiksi omakotitalossa on viisasta kytkeä kaikki keskusyksiköt yhden käyttöpaneelin ja KNX-muuntimen taakse, mutta kerrostalossa saattaa helpoin ratkaisu olla esimerkiksi toteutus kerroskohtaisesti (yksi käyttöpaneeli ja KNX-muunnin/kerros).
Yleisesti säätölaitteiden suunnittelun nyrkkisääntönä voidaan pitää, että jokaiselle jakotukille asennetaan oma keskusyksikkönsä ja jokaiseen huoneeseen oma huonetermostaatti huonekohtaisen säädön takaamiseksi.
Mikäli Base PRO -järjestelmä tahdotaan kytkeä Modbus RTU väylään, tulee tällöin valita X-148 keskusyksiköt. Modbus RTU –järjestelmään liityttäessä ei tarvita käyttöpaneelia, muunninta tai muita erityisiä osia huonetermostaattien ja keskusyksiköiden lisäksi. Yhteen järjestelmään saadaan liitettyä maksimissaan 256 keskusyksikkö.
Liitettäessä Base PRO –säätöjärjestelmä KNX-taloautomaatiojärjestelmään tulee huomioida, että keskusyksikön X-147 huonetermostaattien lisäksi järjestelmään tarvitaan myös käyttöpaneeli I-147 ja KNX-muunnin R-147. Yhdellä KNX-muuntimella voidaan ohjata enintään 16 keskusyksikköä ja yhtä käyttöpaneelia. Toteutusta suunniteltaessa tulee ottaa huomioon kohteen koko, tarpeet, kaapelointien reititykset jne. Esimerkiksi omakotitalossa on viisasta kytkeä kaikki keskusyksiköt yhden käyttöpaneelin ja KNX-muuntimen taakse, mutta kerrostalossa saattaa helpoin ratkaisu olla esimerkiksi toteutus kerroskohtaisesti (yksi käyttöpaneeli ja KNX-muunnin/kerros).
Yleisesti säätölaitteiden suunnittelun nyrkkisääntönä voidaan pitää, että jokaiselle jakotukille asennetaan oma keskusyksikkönsä ja jokaiseen huoneeseen oma huonetermostaatti huonekohtaisen säädön takaamiseksi.
Upono Smatrix Base Pro -toiminnot eri rajapinnoilla
KNX (Keskusyksikkö X-147)
Uponor Smatrix Base PRO -säätöjärjestelmä liitetty KNX-rajapintaan, taloautomaatiojärjestelmän kautta voi mm.:
- Mitata ja ohjata huonelämpötilaa
- Mitata huonekosteutta
- Vaihtaa lämmitys/viilennys-toimintatilan
- Tarkastaa toimilaitteen tilan
- Ohjata max. 16 keskusyksikköä ja 1 käyttöpaneeli/ KNX-moduuli
Modbus RTU (Keskusyksikkö X-148)
Uponor Smatrix Base PRO -säätöjärjestelmä liitetty Modbus RTU -rajapintaan, taloautomaatiojärjestelmän kautta voi mm.:
- Mitata, ohjata ja rajoittaa huonelämpötilaa (min ja max)
- Mitata ja rajoittaa lattian lämpötilaa (min ja max)
- Mitata huonekosteutta
- Vaihtaa lämmitys/viilennys-toimintatilan
- Estää yksittäisten tilojen viilennys
- Tarkastaa toimilaitteen tilan
- Ohjata jopa 256 keskusyksikköä yhdessä järjestelmässä

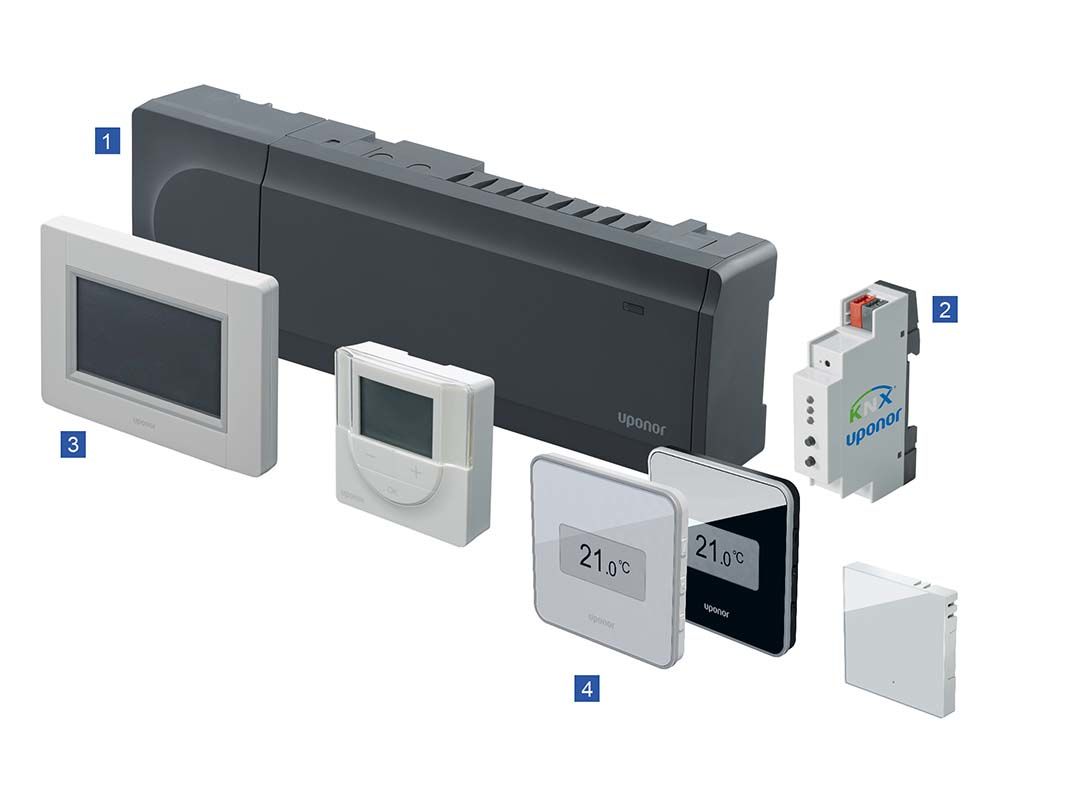

Järjestelmän osat
1. Uponor Smatrix Base PRO, langallinen keskusyksikkö X-147 (KNX) tai X-148 (Modbus RTU)
3. Käyttöpaneeli I-147 (vain KNX-järjestelmät)
4. Huonetermostaatti (useita eri mallivaihtoehtoja, kuvassa muutama vaihtoehto)
- Keskusyksikön lisäosa M-141 (käytetään tarvittaessa, ei kuvassa)
3. Käyttöpaneeli I-147 (vain KNX-järjestelmät)
4. Huonetermostaatti (useita eri mallivaihtoehtoja, kuvassa muutama vaihtoehto)
- Uponor Smatrix Base, langallinen termostaatti T-149
- Uponor Smatrix Base langallinen termostaatti T-146
- Uponor Smatrix Base langallinen termostaatti T-141
T -149
T -146
T -145
T -143Autamme mielellämme lattialämmityksen teknisissä kysymyksissä.
Kohteen tarpeista riippuen autamme löytämään optimaalisimman ratkaisun.
