Kaapelinsuojaus
Kaapelinsuojaratkaisut nykyaikaiseen rakentamiseen
Moderni tietoyhteiskunta edellyttää nopeita yhteyksiä ja kattavaa laajakaistaverkkoa. Uponorin laadukkaat kaapelinsuojajärjestelmät lisäävät sähkö- ja tietoliikennejärjestelmien toimintavarmuutta. Järjestelmämme sopivat mm. valokuitukaapeleiden asennuksiin sekä maahan asennettavien sähkö- ja telekaapelien mekaaniseksi suojaksi liikennettä ja routaa vastaan.
Kaapelinsuojaputket jaetaan rengasjäykkyyden ja iskulujuuden perusteella lujuusluokkiin A ja B. Suojalevyissä käytetään luokkaa C. A-luokan putkien rengasjäykkyys on 16 kN/m² (SN 16) ja B-luokan 8 kN/m² (SN 8). Tunnistevärin ansiosta putken tyyppi on tunnistettavissa myöhempien kaivuutöiden yhteydessä. Telekaapeleiden suojaputket ovat punaisia, sähkökaapeleiden keltaisia.
A-luokan (raskas käyttö) putkia käytetään
Opto-muhvein varustetut PVC-putket toimitetaan tiivisteellisinä. Muuten muhvilliset PVC-putket voidaan asentaa joko tiivisteellä tai ilman.
Kaapelinsuojaputket jaetaan rengasjäykkyyden ja iskulujuuden perusteella lujuusluokkiin A ja B. Suojalevyissä käytetään luokkaa C. A-luokan putkien rengasjäykkyys on 16 kN/m² (SN 16) ja B-luokan 8 kN/m² (SN 8). Tunnistevärin ansiosta putken tyyppi on tunnistettavissa myöhempien kaivuutöiden yhteydessä. Telekaapeleiden suojaputket ovat punaisia, sähkökaapeleiden keltaisia.
A-luokan (raskas käyttö) putkia käytetään
- Maanvaraisputkituksissa ja hiekkavaippaisissa kanavissa raskaan liikenteen alueilla sekä katujen ja teiden alituksissa
Opto-muhvein varustetut PVC-putket toimitetaan tiivisteellisinä. Muuten muhvilliset PVC-putket voidaan asentaa joko tiivisteellä tai ilman.
Uponor kaapelinsuojaratkaisut
Tripla-putki on kolmikerroksinen polyeteeniputki, jonka sisäpinta on sileä. Tripla-putken asentaminen ja käsittely on helppoa sen keveyden ansiosta. Putken pituusjäykkyys on kuitenkin riittävä, jotta pitkän kaapelikanavan saa vaivattomasti suoraksi pysty- ja vaakasuunnassa. Pienten esteiden kiertäminen sujuu putkea taivuttamalla ilman että muhviliitosten tiiveys kärsii. Erinomaisen tiiveyden ansiosta Tripla-putkeen voidaan myös puhaltaa kaapeleiden vetonaru. Tuotejärjestelmään kuuluu putken lisäksi erilaisia yhteitä kuten taivutuskaaria, haara-kappaleita ja jatkossuojakaivo.
- Tripla
- PVC
- Tupla
- Opto

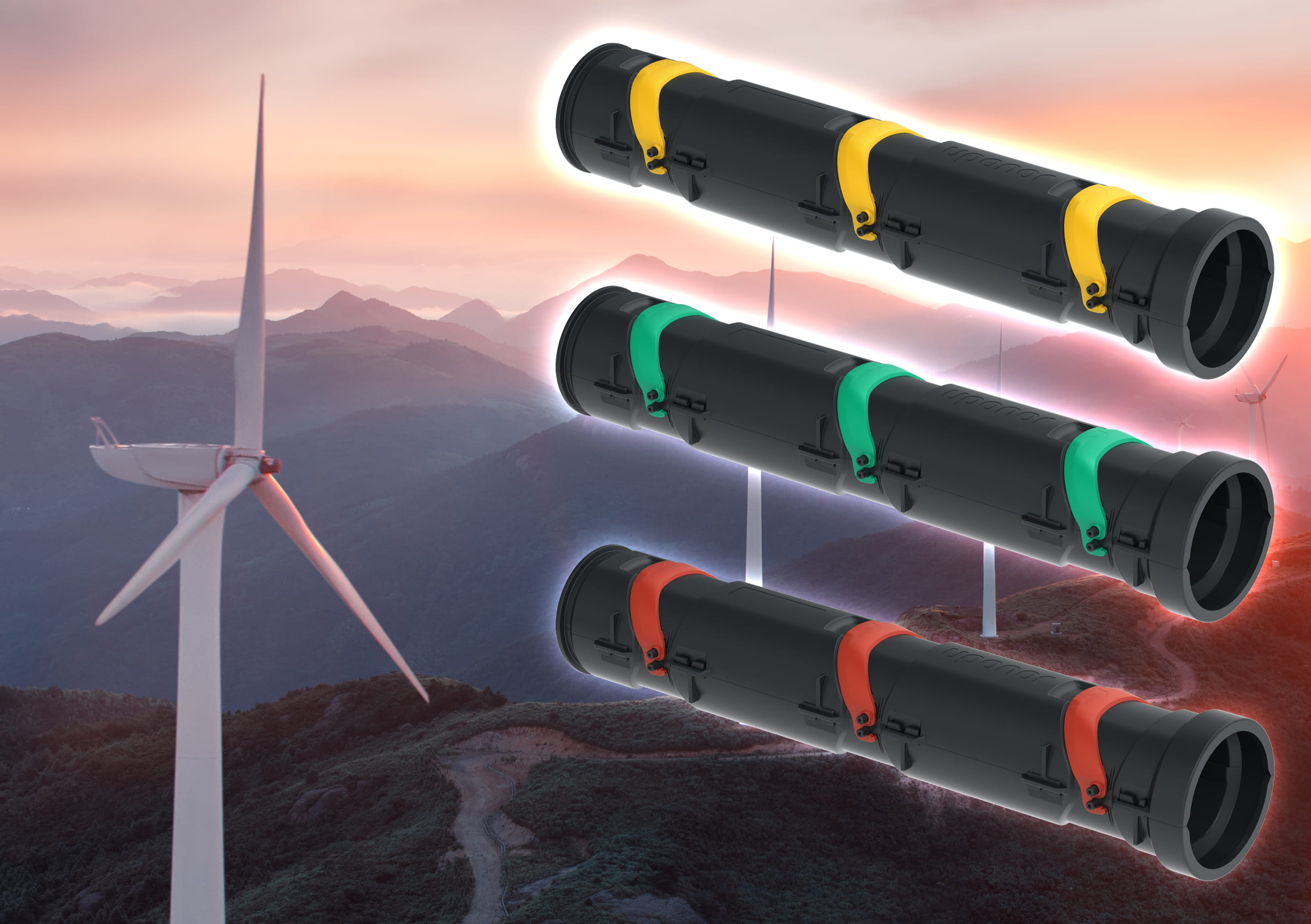

- Uponor FastGuard -halkaistut kaapelinsuojaputket
Kaapelinsuojauksen aineistoja
Kytkentäkeskus puutarhaan, Uponor Garden Hub
Esite Garden Hub -kytkentäkeskuksesta
Tripla-kaapelinsuojajärjestelmä tietoliikenne- ja sähkökaapeleille
Kaapelinsuojauksen suunnittelu- ja asennusohje ammattilaisille
