Käyttövesiputkistot

PEX-putkijärjestelmä

Vuotosuojattu putkijärjestelmä käyttövesi- ja lämmitysjärjestelmiin

Uponor PEX -putkijärjestelmä on suunniteltu tekemään asennuksesta mahdollisimman helppoa. Kaikki osat on suunniteltu toimimaan keskenään yhtenäisenä kokonaisuutena. Rakenteiden sisään asennettavat PEX-putket ovat suojaputkessa, jotka voidaan liittää vesitiiviisti vesikalusteen hanakulmarasialle. Jakotukit ovat joko lattiakaivollisessa tilassa tai vesitiiviissä jakotukkikaapissa, josta mahdollinen vuotovesi on johdettavissa hallitusti näkyviin.

Suojaputket asennetaan vesikalusteen hanakulmarasian liitokseen vesitiiviisti. Näin mahdollinen vuotovesi on johdettavissa jakotukille näkyviin rakennusmääräysten mukaisesti. Tiiviit suojaputket ja jakotukkikaapit sekä lattiakaivolliseen tilaan johdettu ylivuotoputki tekevät järjestelmästä vuototurvallisen.

Uponor PEX -putket ovat korkealaatuisia muoviputkia, jotka täyttävät kaikki hygieniavaatimukset. Niistä ei jää juomaveteen makua, hajua, raskasmetalleja tai vaarallisia aineita. Putkien terminen muisti antaa sinulle mahdollisuuden käyttää ainutlaatuista liitostekniikkaa Uponor Q&E (Quick & Easy). Nopea ja helppo kytkentä turvallisella liitostekniikalla!

Sovellusalueet:

Käyttövesiputkistot
Lämmitysputkistot
Jäähdytysputkistot

Putkikoot:

Mitat:

Aqua-putki: 15–63 mm
Radi-putki: 25–75 mm
Combi-putki: 15–28 mm

PEX-käyttövesijärjestelmä

Vuotosuojattu jakotukkikaappi
Tiivisteelliset läpivientiholkit suojaputkien liittämiseksi vesitiiviisti jakotukkikaappiin.
Ylivuotoputki, joka johtaa mahdollisen vuotoveden lattiakaivolliseen tilaan, jolloin vuoto ei aiheuta vahinkoa ja on nopeasti havaittavissa.
Kylmän ja lämpimän veden jakojohdot tiiviiden suojaputkien sisällä.
Kytkentäjohdot tiiviiden suojaputkien sisällä.
Virtausputkien liitokset luotettavasti ja nopeasti Uponor Q&E -puristusliittimillä.
Hanakulmarasiassa tiivis liitäntä suojaputkelle.
Hanakulmarasian tiivistelaippa liittyy vesitiiviisti seinän vedeneristykseen.

Uponor PEX -putket

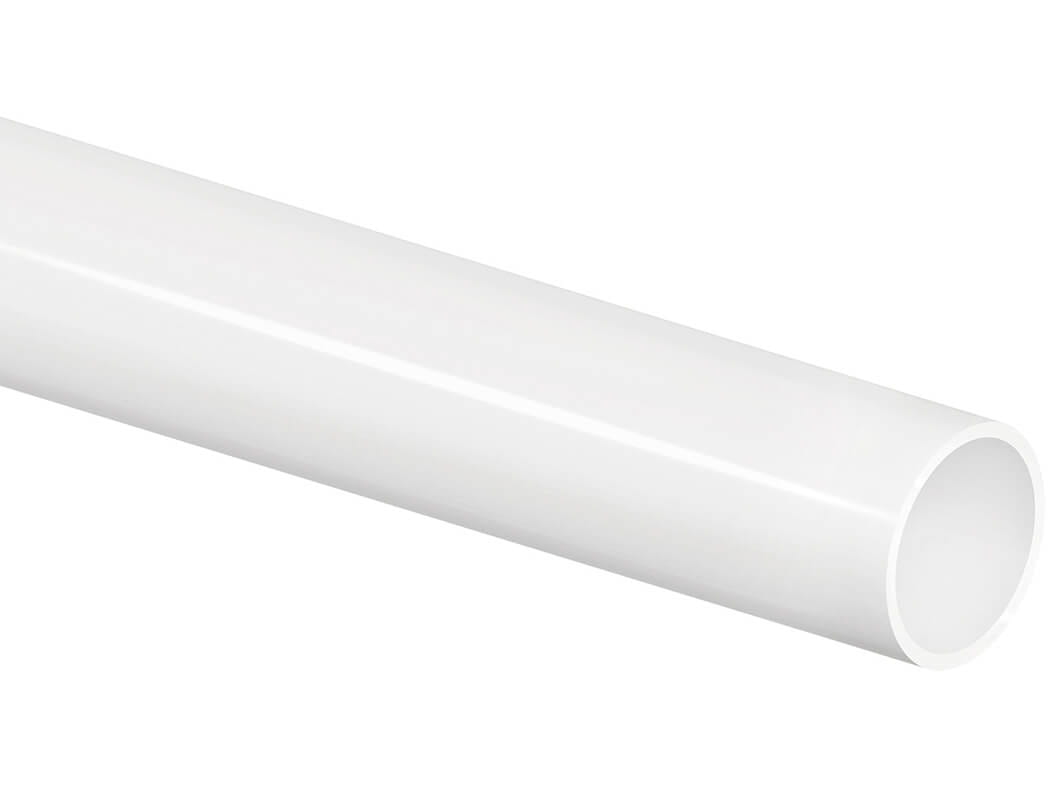

Uponor Aqua Pipe -putket – juomaveden jakeluun

Putkikoot 15-63 mm
15 ja 18 mm putket saatavissa myös valmiiksi suojaputkessa
50, 100 tai 200 metrin kiepit putkikoosta riippuen
Jatkuva käyttölämpötila max 70 °C (hetkellinen 95 °C), käyttöpaine enintään 10 bar
Suojaputkeen asennettuna vuototurvallinen järjestelmä

Tuoteluettelo - Aqua Pipe -putket

Aqua Pipe

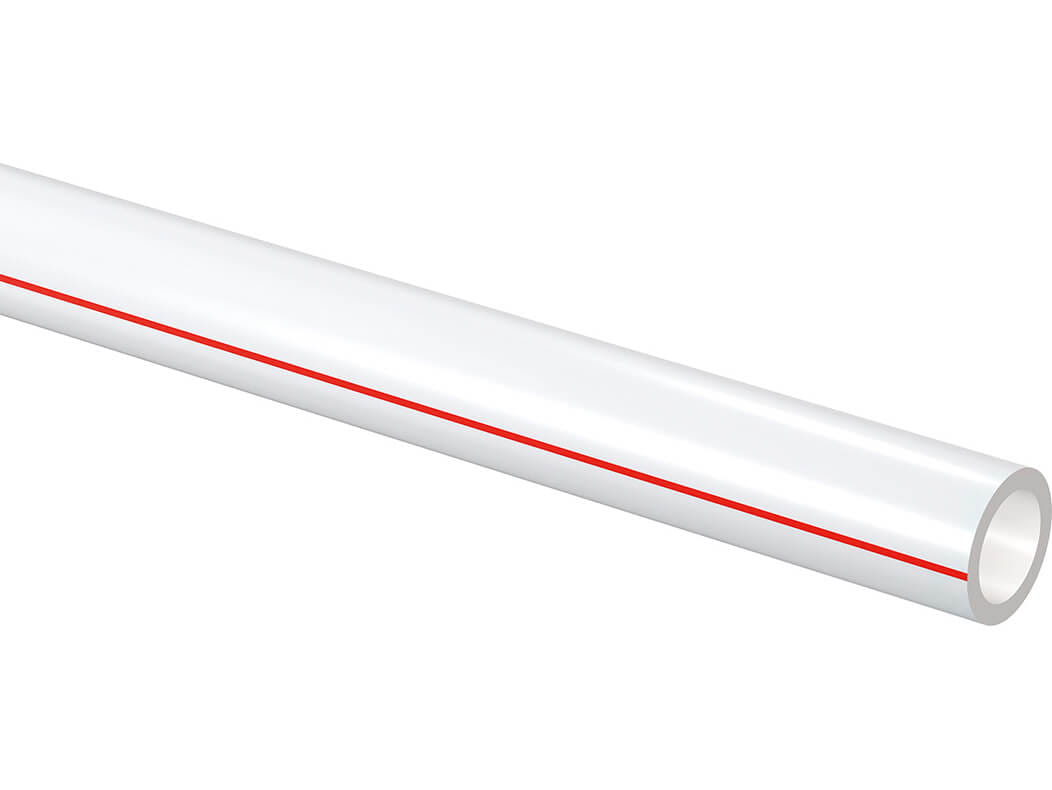

Radi Pipe

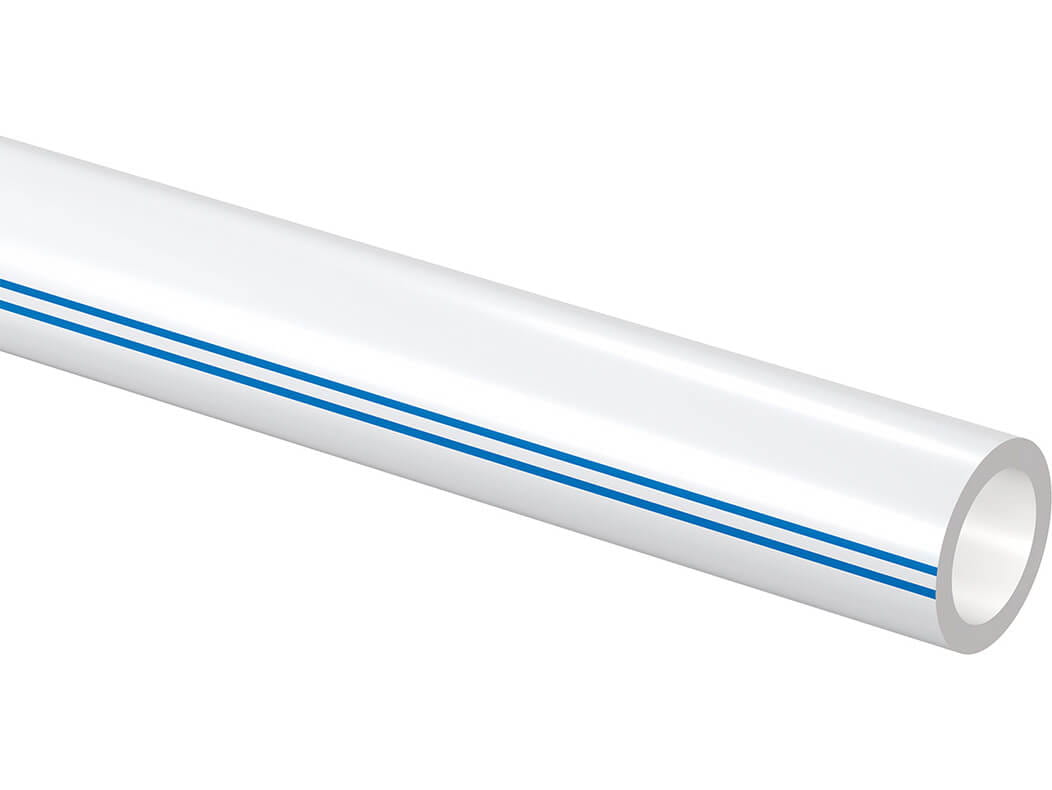

Combi Pipe

PEX-putkijärjestelmän Q&E-liitostekniikka

Uponor Q&E -liitinsarja pohjautuu Uponor PEX -putken ainutlaatuisiin elastisiin ominaisuuksiin ja sen kykyyn luoda liitos, joka on vahvempi kuin itse putki. Uponor Quick & Easy -liitokset ovat varmoja ja kestävät hyvin kaikenlaisia vesiä.

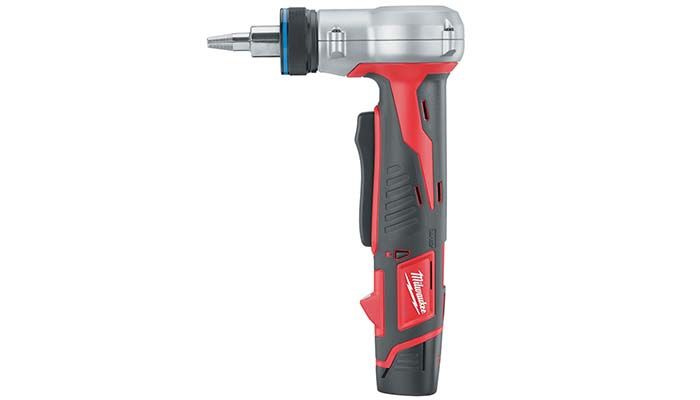

Putken pää ja puristusrengas laajennetaan Uponor-laajennustyökalulla ja putkikokoon sopivalla laajennuspäällä. Q&E-liitiin työnnetään putken päähän. Putken pää ja puristusrengas palautuvat muutamassa sekunnissa entiseen kokoonsa ja muodostavat tiiviin liitoksen.

Saatavana erilaisilla PPSU-liittimillä ja kierteisillä messinkiliittimillä jopa 75 mm:n putkille
Alhainen painehäviö, erinomainen korroosionkestävyys

Tiedote PPSU-liittimien kemikaalien kestävyydestä

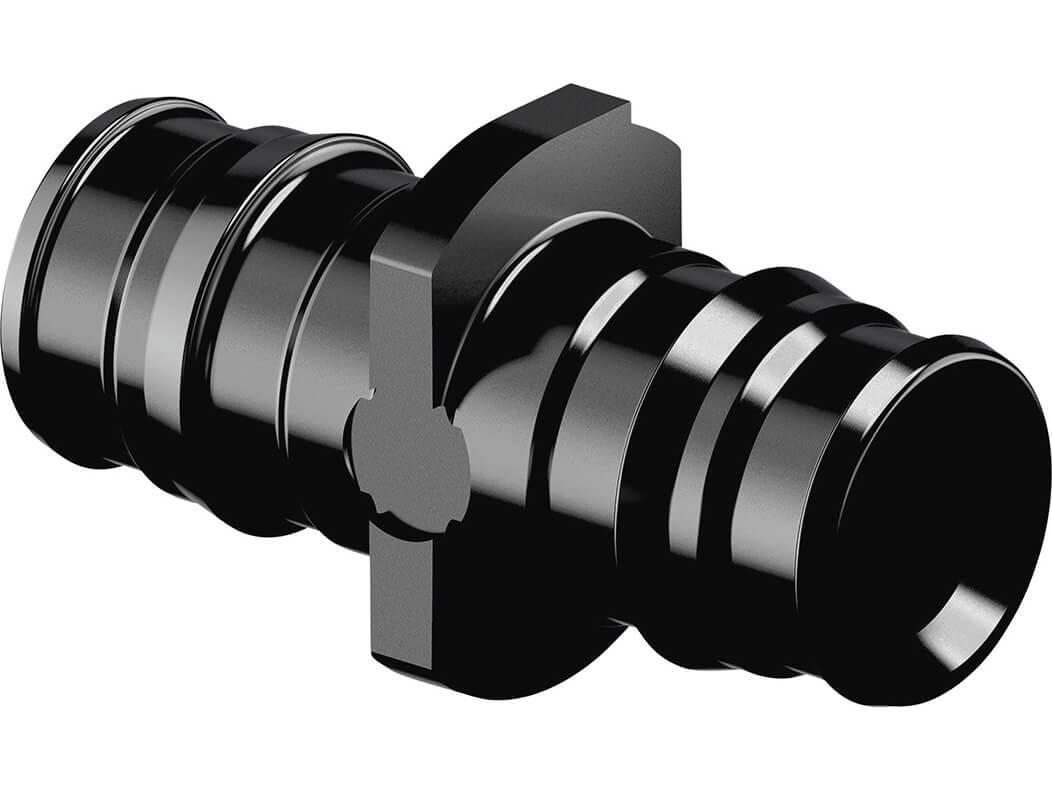

Quick & Easy -liitinjärjestelmä

Nopea asennus ja turvallinen, kestävä liitos.

Nopea ja innovatiivinen liitos jopa ahtaissa olosuhteissa – vähemmän asennusvirheitä
Luotettava ja vuotamaton liitos
Q&E-rengas, jonka pysäytysväkänen varmistaa oikean asennuksen
Ei O-renkaita tai muita liikkuvia osia, mikä vähentää vuotojen riskiä

Tuoteluettelo - Q&E-liittimet
