Smatrix-lattialämmityksen säätöjärjestelmän tuki

HUOM! Tehdasasetusten palauttaminen vaatii huonetermostaatin uudelleenrekisteröinnin keskusyksikköön!

Pidä kaikkia kolmea termostaatin oikeasta reunasta löytyvää painiketta  < O > yhtäaikaisesti painettuna, kunnes huonetermostaatin näyttö käynnistyy uudelleen noin 5 sekunnin kuluttua. Kun näyttö sammuu, voit vapauttaa painikkeet. Nyt huonetermostaatti on palautettu tehdasasetuksiin.

Painikkeiden sijainti T-69/T-149 -huonetermostaatissa

HUOM! Tehdasasetusten palauttaminen vaatii huonetermostaatin uudelleenrekisteröinnin keskusyksikköön!

Pidä kaikkia kolmea huonetermostaatin edestä löytyvää painiketta  -, + ja OK yhtäaikaisesti painettuna, kunnes huonetermostaatin näyttö käynnistyy uudelleen noin 5 sekunnin kuluttua. Kun näyttö sammuu, voit vapauttaa painikkeet. Nyt huonetermostaatti on palautettu tehdasasetuksiin.

Painikkeiden sijainti T-166/T-146 -huonetermostaatissa

1. Paina keskusyksikön OK-painiketta n.3 sekunnin ajan, kunnes kanavan 1 (tai ensimmäisen rekisteröimättömän kanavan) merkkivalo alkaa vilkkua punaisena.
2. Siirrä kohdistin < tai > -painikkeiden avulla halutun kanavan kohdalle (kanavan valo vilkkuu punaisena).
3. Paina ”OK”-painiketta valitaksesi kanavan rekisteröintiä varten. Valitun kanavan merkkivalo alkaa vilkkua vihreänä.
4. Pidä keskusyksikön oikeaa nuolipainiketta  > painettuna, kunnes valittujen kanavien merkkivalo palaa vihreänä ja järjestyksessä seuraavan vapaan kanavan merkkivalo alkaa vilkkua punaisena. Näin on luotu uusi kanava johon ei ole määritetty erillistä huonetermostaattia.
5. Siirrä kohdistin takaisin kanavalle niin, että se vilkkuu punaisena/vihreänä. Pidä patteritermostaatin painikkeita - ja + samanaikaisesti painettuina, kunnes näyttöön tulee ensin teksti ”CnF ”, sitten ”Con” ja ´lopulta huonelämpötila. Valitun kanavan merkkivalo keskusyksikössä palaa tasaisen vihreänä kun rekisteröinti on valmis. Jos haluat asentaa toisen patteritermostaatin samaan kanavaan, paina jälleen kanava vilkkumaan punaisena/vihreänä. Näin voit rekisteröidä toisen T-162: n tasolle 3.
6. Toista yllä olevia  vaiheita kunnes kaikki patteritermostaatit on rekisteröity keskusyksikön kanaviin.

1. Lataa Update.zip-tiedosto tietokoneellesi.
2. Pura tiedosto ja aseta .bin-tiedosto alustetulle SD-kortille. Voit käyttää käyttöpaneelissa olevaa SD-korttia.
3. Sammuta käyttöpaneeli sen takana olevasta on/off -kytkimestä.
4. Aseta SD-kortti päivityksellä "update.bin".
5. Kytke käyttöpaneelin virta päälle.
6. Avaa päävalikko ja napauta "asetukset".
7. Valitse "SD-kortti” ja "Päivitä SD-kortilla".
8. Asennus alkaa. Varmista, että käyttöpaneeli on kytketty virtalähteeseen, kun päivitys on käynnissä.
9. Kun päivitys on valmis, voit tarkistaa ohjelmistoversion siirtymällä Päävalikkoon -> "Järj.tiedot".
10. I-167-käyttöpaneelin ohjelmistoversio näkyy ensimmäisellä rivillä ja sen tulee olla V.XX.21.

1. Avaa  päävalikko ja napauta "Asetukset".
2. Valitse ”ohitus”  ja valitse haluamasi huoneet, joita käytetään ohitukseen.

1. Avaa päävalikko ja napauta ”perusasetukset”.
2. Paina ”radioyhteys” ja sitten ”Poista keskusyksikkö”.

1. Paina keskusyksikön ”OK” -painiketta n. 3 sekunnin ajan, kunnes ensimmäinen vapaa kanava alkaa vilkkua punaisena.
2. Käytä <- tai >-painikkeita siirtääksesi kohdistimen virtalähteen merkkivalon kohdalle.
3. Paina "OK" -painiketta lyhyesti.
4. Jos kanava 1 alkaa vilkkua punaisena, sinun ei tarvitse tehdä mitään. Mikäli kanava 1 palaa vihreänä ja kanava 2 vilkkuu punaisena siirry, nuolipainikkeella < askel vasemmalle. Kanava 1 alkaa nyt vilkkua vihreänä/punaisena.
5. Pidä molempia nuolinäppäimiä < ja > painettuina yhtäaikaa, kunnes kanava 1 vilkkuu vain punaisena.
6. Nyt voit tehdä käyttöpaneelin rekisteröinnin uudestaan "Miten rekisteröin käyttöpaneelin keskusyksikköön" -ohjeen mukaisesti.

Taso 1 = Huonetermostaatti

Taso 2 = T-162

Taso 3 = T-162

Huomioi, että vaikka liittäisit keskusyksikköön 24 patteritermostaattia, vain 12 eri vyöhykettä voidaan säätää sovelluksen kautta.

Paina käyttötilassa keskusyksikön kaikkia kolmea painiketta <, > ja ”OK” painettuna n.10 sekunnin ajan, kunnes yksikkö naksahtaa ja virran merkkivalo välähtää. Huomaa, että tämä toiminto poistaa kaikki asetukset ja huonetermostaattien rekisteröinnit.

1. Aseta päivitystiedostolla varustettu SD-kortti keskusyksikköön.
2. Pidä vasenta nuolinäppäintä < painettuna kunnes, kanavan 1 led-valo palaa tasaisen punaisena. Kanavavalot syttyvät palamaan yksi kerrallaan kahden kierroksen ajan.
3. Jos päivitys pysähtyy/keskeytyy, vedä virtajohto irti, poista SD-kortti keskusyksiköstä ja kytke virta uudelleen. Päivityksen pitäisi käynnistä automaattisesti uudelleen.
4. Jos kaikki keskusyksikön valot vilkkuvat kun yrität päivittää keskusyksikköä, niin SD-kortilla oleva ohjelmistoversio on sama kuin mikä keskusyksiköllä jo on.

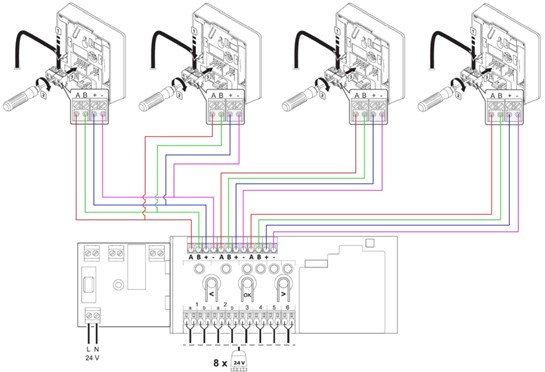

Vaihtoehtoisia kytkentätapoja
Vaihtoehto 1 (vasen) keskusyksiköltä keskusyksikköön
Vaihtoehto 2 (oikea) jokaiselle keskusyksikölle erikseen yhteisen kytkentärasian kautta


Mikäli et aio halita keskusyksiköitä sovelluksen tai käyttöpaneelin kautta, ei sinun tarvitse linkittää keskusyksiköitä toisiinsa. Langallisessa järjestelmässä kannattaa kuitenkin rakennusvaiheessa vetää suojaputket yksiköltä toiselle, jos tahdot ottaa sovelluksen käyttöön myöhemmin.

1. Irrota virtajohto pistorasiasta ja poista SD-kortti.
2. Kytke virta keskusyksikköön.
3. Mikäli ongelma ei poistu, nollaa keskusyksikkö ja rekisteröi kaikki huonetermostaatit uudelleen tai päivitä keskusyksikön ja mahdollisen käyttöpaneelin ohjelmistoversio. Katso tarkemmat ohjeet ” Miten päivitän Smatrix I-167 käyttöpaneelin?” -kohdasta.

1. Lataa Smatrix-sovellus joko App Storesta tai Google Playsta:

2. Varmista, että Smatrix R-167 on kytketty verkkokaapelilla reitittimeen ja liitetty myös käyttöpaneeliin.
3. Voit tarkistaa linkityksen käyttöpaneelista: "Valikko" > "Yleiset asetukset" > "Radiolinkki". Jos täällä lukee "Poista U@home linkitys", tämä tarkoittaa, että R-167 on linkitetty ja käyttövalmis.
4. Avaa sovellus ja valitse moduuliksi "R-167” ja seuraa sovelluksen ohjeita.
5. Syötä kirjautumistunnuksesi R-167 takana olevasta keltaisesta tarrasta.
6. Nyt voit käyttää järjestelmää sovelluksen kautta.

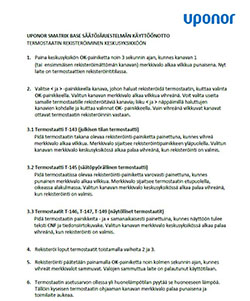

Pidä ohjainyksikön käsi-symbolia painettuna kunnes oikeanpuoleisin valo vilkkuu.



Huonetermostaatissa T-169/T-149
Paina huonetermostaatin ^- ja v-painikkeita samanaikaisesti kunnes antennisymboli/kaavio ilmestyy näytölle. Kun rekisteröinti on onnistunut, "OK"-rasti ilmestyy näytölle.


Rekisteröintipainikkeet ja onnistuneen rekisteröinnin kuvake T-169 huonetermostaatissa

Huonetermostaatissa T-166
Paina huonetermostaatin  - ja + -painikkeita samanaikaisesti kunnes antennisymboli ilmestyy näytölle.



Huonetermostaatissa T-165/T-145
Pidä huonetermostaatin rekisteröintipainikkeita painettuna (painike huonetermostaatin takana), kunnes huonetermostaatin etuosan oikeassa alakulmassa oleva LED alkaa vilkkua punaisena.

Rekisteröintipainike ja merkkivalo T-165/T-145 -huonetermostaatissa

Ohjainyksikön oikeassa reunassa oleva valo vilkkuu nopeasti ja sammuu sitten. Huonetermostaatti on nyt rekisteröity. Ohjainyksikön vasemmassa reunassa oleva valo palaa tasaisesti punaisena, kun huonetermostaatti pyytää lämpöä, ja sammuu, kun lämmityspyyntöä ei ole.
