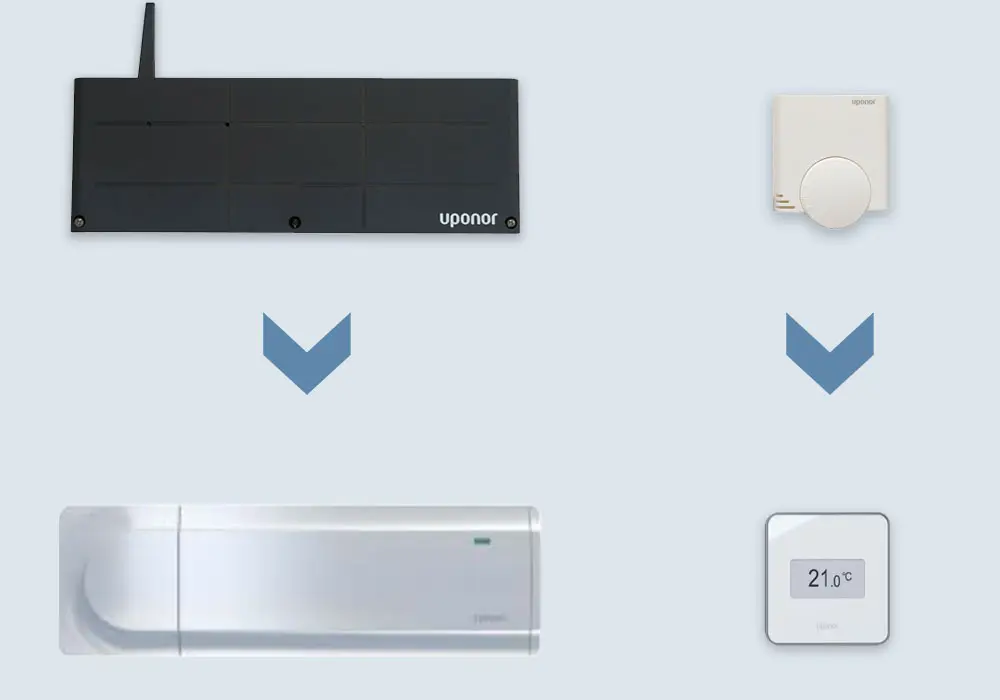

Uponor Control System DEM -lattialämmityksen säätöjärjestelmän tuki

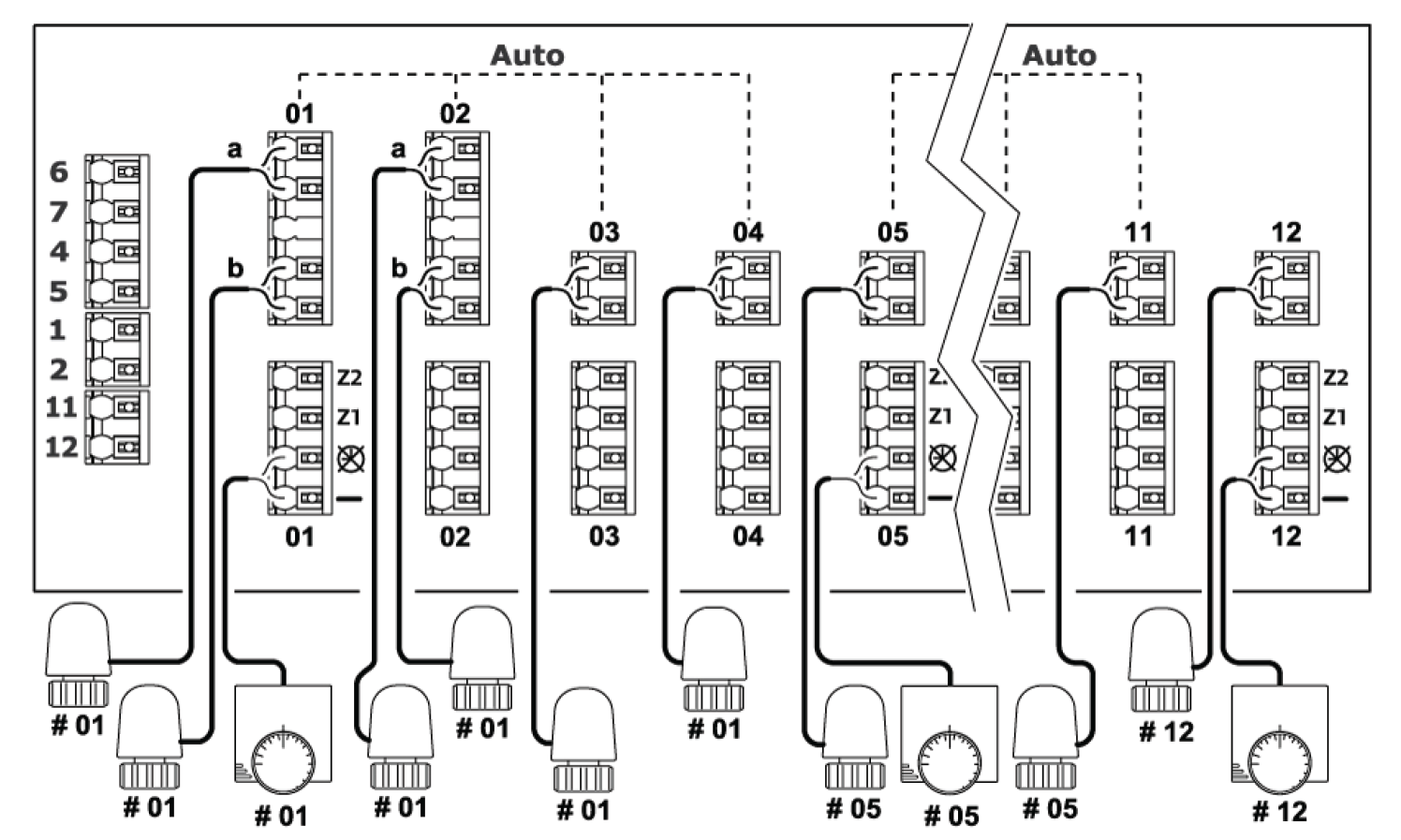

Keskusyksiköissä C-33 / C-35 ei tehdä erillistä huonetermostaattien ohjelmointia. Laite linkittää termostaatit automaattisesti sen mukaan, missä ne sijaitsevat keskusyksikössä. Yksi termostaatti voi ohjata useita toimilaitteita. Alla olevassa esimerkissä termostaatti #01 on kytketty keskusyksiköllä kanavaan 1 ja se ohjaa kaikkia toimilaitteita kanvissa 01–04. Seuraava termostaatti, #05, ohjaa toimilaitetta kanavissa  05-11 ja termostaatti #12 ohjaa toimilaitetta kanavassa 12.

Automaattinen linkitys tarkoittaa sitä, että keskusyksikkö tunnistaa automaattisesti sen kanaviin kytketyt huonetermostaatit ja toimilaitteet.

Automaattisen linkityksen säännöt
Jotta keskusyksikön automaattinen linkitys toimisi oikein, huomioi seuraavat rajoitukset:

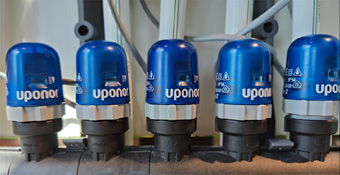

1. Toimilaitteita ei saa kytkeä rinnakkain.
2. Toimilaitteiden kytkentäpaikkojen väliin ei saa liittää ns. hyppylankoja.
3. Ensimmäinen huonetermostaatti on aina kytkettävä keskusyksikön kanavaan 01.
4. Samalla huonetermostaatilla ohjattavien toimilaitteiden välillä ei saa koskaan olla tyhjää kanavaa.
5. Tyhjiä kanavia saa esiintyä vasta viimeisen termostaatti- ja toimilaiteryhmän jälkeen.

HUOM! Virheelliset kytkennät aiheuttavat keskusyksikön toimintahäiriön.

1. Paina keskusyksikön TEST-painiketta lyhyesti (Test-valo syttyy). Jo rekisteröityjen kanavien LED-valot palavat tasaisesti punaisena.
2. Paina poistettavaksi halutun kanavan painiketta niin kauan, että LED alkaa vilkkua ja sammuu sitten.
3. Kanavan rekisteröinti on nyt poistettu.
4. Palaa takaisin käyttötilaan painamalla TEST-paniketta lyhyesti.

1. Power-valo (tasainen punainen) = Normaali toiminta
2. Power-valo (vilkkuu) = Hälytys. Tarkista, vilkkuuko myös jokin kanavavaloista.
3. Kanavavalo palaa tasaisesti punaisena = Ko. kanava pyytää lämpöä.
4. Kanavavalo ei pala = Ko. kanava ei pyydä lämpöä.
5. Kanavavalo vilkkuu = Hälytys. Yhteys keskusyksikön ja huonetermostaatin väliltä on voinut kadota. Paristo on todennäköisesti vaihdettava.

• Varmista ensin, että keskusyksiköt on liitetty toisiinsa kaapeleilla. Keskusyksikkö, johon käyttöpaneeli on liitetty, on keskusyksikkö nro 1. Liitä kaapeli keskusyksikön nro 1 ja nro 2 liittimien 5 & 6 väliin. Liitä kaapeli keskusyksikön nro 1 ja nro 3 liittimien 7&8 väliin.

• Siirrä käyttöpaneeli asentaja-tilaan painamalla aloitusnäytöllä yhtäaikaa oikeaa ja vasenta nuolinäppäintä kunnes näytössä lukee ”asentaja” ja paina sitten ”OK”.
• Valitse  aloitusnäytöllä Päävalikko > Asetukset >Järjestelmäparametrit >Keskusyksikön asetus.
• Valitse ”Keskusyks. ID nollaus” ja paina ”OK”.
• Valitse ”kyllä” ja paina ”OK”
• Valitse sitten ”aseta keskusyks. ID” ja paina ”OK” > ”1.keskusyks” –teksti vilkkuu käyttöpaneelilla.
• Paina 1. keskusyksikön ”Test”-painiketta.
• Toista vaiheet tarvittaessa keskusyksiköille 2 ja 3.
• Kun kaikki halutut keskusyksiöt on rekisteröity, napsauta käyttöpaneelin "OK"-painiketta. Rekisteröinti on nyt valmis.

Paina ”Test”-painiketta niin kauan, että ”test”-valo alkaa vilkkuja ja kaikki kanavavalot sammuvat. Keskusyksikön tehdasasetukset on nyt palautettu ja kaikki rekisteröinnit on tehtävä uudelleen.

1. Siirrä käyttöpaneeli asentaja-tilaan painamalla aloitusnäytöllä yhtäaikaa oikeaa ja vasenta nuolinäppäintä kunnes näytössä lukee ”asentaja” ja paina sitten ”OK”.
2. Valitse  aloitusnäytöllä Päävalikko > Asetukset >Järjestelmäparametrit >Keskusyksikön asetus.
3. Valitse ”Keskusyks. ID nollaus” ja paina ”OK”.
4. Valitse ”kyllä” ja paina ”OK”
5. Valitse sitten ”aseta keskusyks. ID” ja paina ”OK” > ”1.keskusyks” –teksti vilkkuu käyttöpaneelilla.
6. Paina 1. keskusyksikön ”Test”-painiketta.
7. Kun rekisteröinti on onnistunut, alkaa käyttöpaneelilla vilkkua teksti ”2.keskusyks.”
8. Napsauta käyttöpaneelin "OK"-painiketta. Rekisteröinti on nyt valmis.
