Uponor Siccus - gulvvarmeplade på eksisterende gulv
Tør installation til nye bygninger og renovering
Anvendes ved ofte ved renovering af eksisterende gulv
Fordele med Siccus gulvvarmeplader
- Perfekt til renovering
- Hurtig installation
- Lav egenvægt
- Lav byggehøjde (Siccus 12)
- Isolerende (Siccus 20)
Se hvorledes Siccus gulvvarmepladen installeres
Uponor gulvvarmeplade i 30 mm tykkelse. I polystyrenpladen med spor lægges varmefordelingspladerne. Derefter presses Uponor 20 mm gulvvarmerør ned i sporene. Gulvvarmepladerne lægges svømmende på det eksisterende gulv. Ved montage på denne måde øges gulvhøjden kun med tykkelsen på gulvvarmepladen ekskl. overgulv. På gulvvarmepladerne lægges f.eks. et parketgulv (min. 14 mm).
Ønskes et vinyl- eller laminatgulv lægges først en 16 mm spånplade med fer og not oven på gulvvarmepladerne.
På vores YouTube kanal findes ligeledes en monteringsvideo af Siccus 12
Forslag til konstruktion
Uponor gulvvarme i gulvvarmeplade 20 - Siccus 20
Gulvvarmerør monteret i gulvvarmeplade. Gulvvarmepladerne er forsynet med spor, hvori varmefordelingspladerne monteres. Pladetykkelse 30 og 50 mm. I pladerne monteres Comfort pipe Plus rør (20 x 2 mm) med 300 mm mellem rørene. Når monteringen sker på denne måde, hæves gulvhøjden med højden på gulvvarmepladen, eksklusive overgulvet. Oven på gulvvarmepladerne lægges derefter et parketgulv. Ønskes et plast- eller laminatgulv skal der først lægges en 16 mm spånplade på gulvvarmepladerne.
- Spånplade 16 mm eller lamelparket 14-15 mm
- Eventuel dampspærre (overhold gulvproducentens anvisninger)
- Gulvvarmerør
- Gulvvarmeplade
- Gulvvarmeplader 30 eller 50 mm (polystyren)
- Beton
Forslag til konstruktion
Uponor gulvvarme i gulvvarmeplade 12 - Siccus 12
Gulvvarmerør monteret i gulvvarmeplade. Gulvvarmepladerne er fra fabrikken forsynet med pålimede varmefordelingsplader. I gulvvarmepladerne er der færdige spor til montering af Uponor Comfort Pipe rør (12 x 1,7 mm) med 125 mm mellem rørene. Når monteringen sker på denne måde, hæves gulvhøjden blot 15 mm, eksklusive overgulvet. Oven på gulvvarmepladerne lægges derefter et laminat- eller parketgulv. Hvis der ønskes et plastgulv, skal der først lægges en 10 mm spånplade på gulvvarmepladerne
- Lamelparket på min. 7 mm
- Eventuel dampspærre (overhold gulvproducentens anvisninger)
- Gulvvarmerør
- Gulvvarmeplade på 15 mm (polystyren) med pålimede gulvvarmeplader
- Eksisterende gulv
Siccus FX
Et gulvvarmesystem i polystyren med integreret varmefordelingsfolie. Udlægning med Uponor 16 mm gulvvarmerør eller Unipipe/ MLC-rør.
Systemet kan udlægges direkte på eksisterende gulv, uanset om det er af træ eller beton dog skal undergulvet være plant og selvbærende. På gulvvarmepladerne lægges f.eks. et parketgulv (min. 14 mm). Ønskes et vinyl- eller laminatgulv lægges først en 16 mm spånplade med fer og not oven på gulvvarmepladerne.
Systemet er med 200 mm centerafstand. Kan kombineres med et stort udvalg af fordelerrør, shunte mv. Systemet har en hurtig reaktions tid og opfylder krav til DS- 469 vedrørende lette konstruktioner så systemet kan anvendes som eneste varmekilde.
- Hurtig montage med integreret varmefordelingsfolie
- Høj isolans
- Kan udlægges på alle typer af gulv
- Hurtig reaktionstid opfylder krav i DS-469

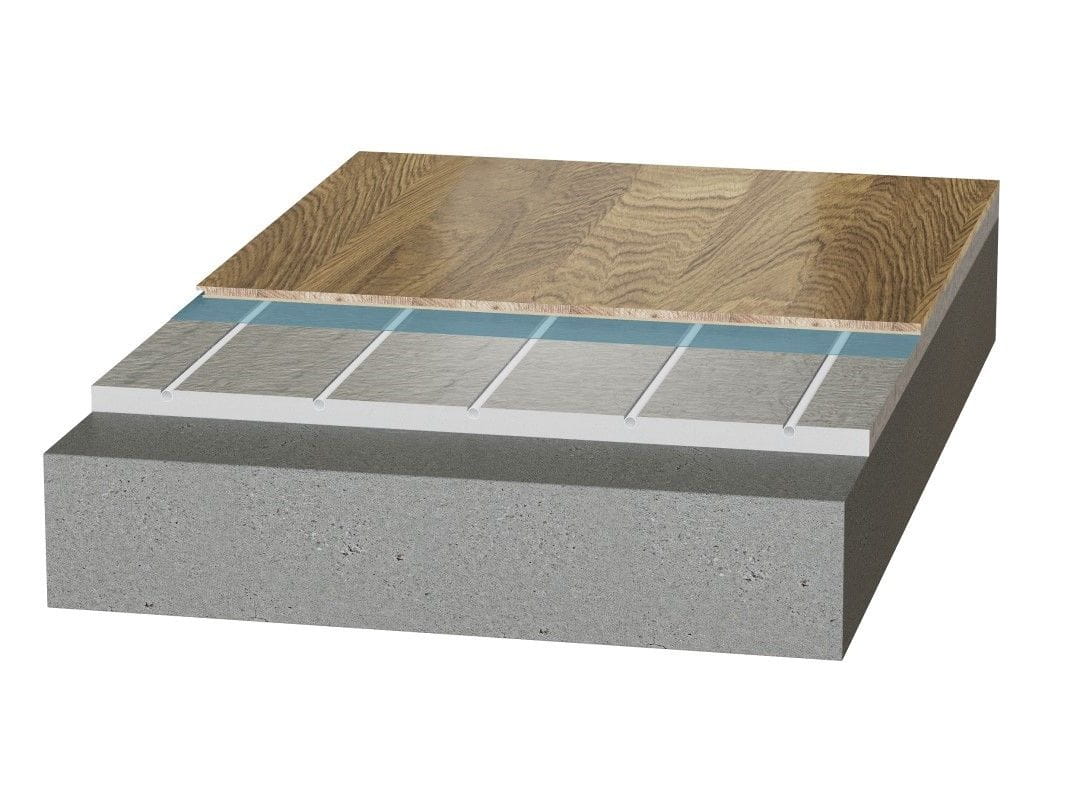

Forslag til konstruktion
Uponor gulvvarme i gulvvarmeplade 16 - Siccus FX
Gulvvarmerør monteret i gulvvarmeplade. Gulvvarmepladerne er forsynet med spor og integreret varmefordelingsfolie Pladetykkelse 30 mm.
I pladerne monteres Comfort pipe Plus rør (16 x 2 mm) med 200 mm mellem rørene. Når monteringen sker på denne måde, hæves gulvhøjden med højden på gulvvarmepladen, eksklusive overgulvet. Oven på gulvvarmepladerne lægges derefter et parketgulv. Ønskes et plast- eller laminatgulv skal der først lægges en 16 mm spånplade på gulvvarmepladerne.
- Spånplade 16 mm eller lamelparket 14-15 mm
- Eventuel dampspærre (overhold gulvproducentens anvisninger)
- Gulvvarmerør (PE-Xa eller MLCP)
- Gulvvarmeplade med integreret varmefordelingsfolie (polystyren)
- Beton
