Uponor Fix - rør i monteringsbånd til indstøbning
Nye boliger og lette erhvervsbygninger
Fleksibel løsning for indstøbning af 12, 17 og 20 mm rør
Monteringsbånd fås både til 12, 17 og 20 mm rør. Alle bånd kan fastgøres (f.eks. sømmes fast) direkte mod et plant underlag. Monteringsbånd til 17-20 mm rør fås også i en model med krog, hvilket gør det muligt at fastgøre skinnen direkte mod isoleringen.

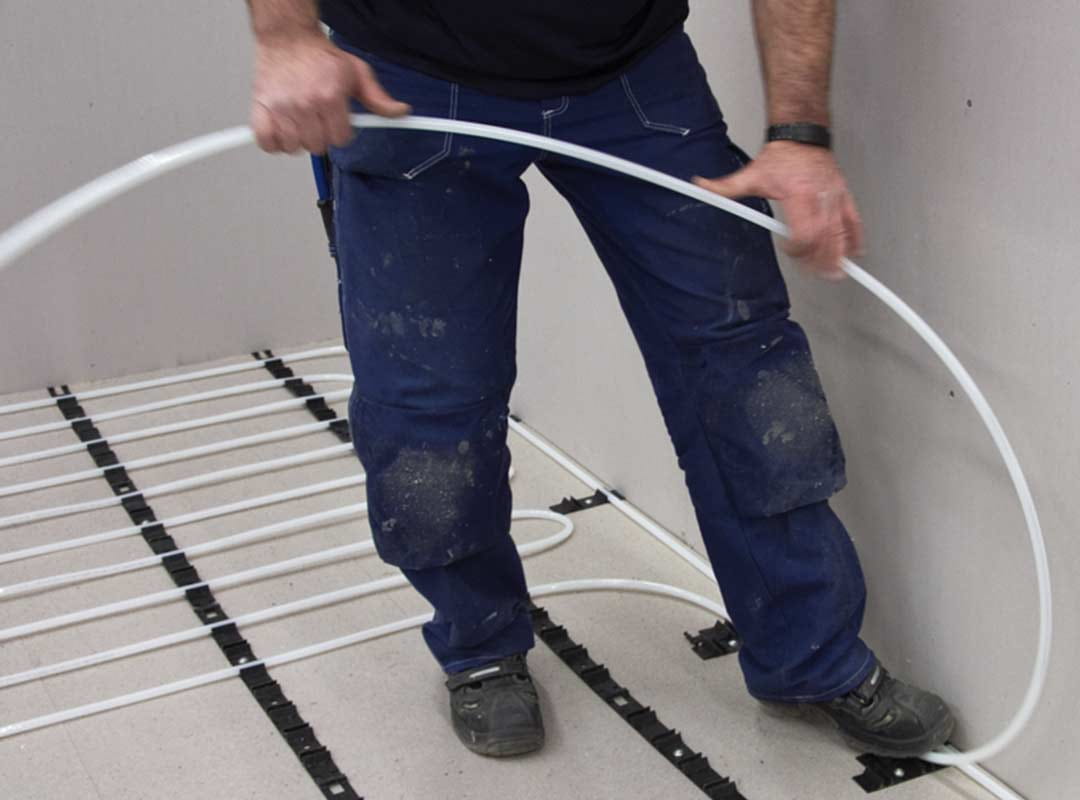

Fordele med Fix monteringsbånd
- Lav byggehøjde ned til 15 mm (12 mm rør)
- Enkel og hurtig montage
- Fleksibel udlægning af rør
- Kan anvendes både til flydespartel og beton
- Velegnet til store arealer
Se hvorledes en installation af gulvvarmerør i monteringsbånd, med modhagere lagt på isolering som siden indstøbes, udføres
Vi viser hvor enkelt det er, at installere vandbåren gulvvarme. Vores rør til gulvvarme fastgøres på monteringsbånd på isoleringen, som siden indstøbes.
Bemærk det er en svensk video!
Der findes ligeledes en video, der viser hvorledes en installation af gulvvarmerør i monteringsbånd uden modhagere, lagt på eksisterende underlag som siden indstøbes, udføres
Bemærk det er en svensk video!
Der findes ligeledes en video, der viser hvorledes en installation af gulvvarmerør i monteringsbånd uden modhagere, lagt på eksisterende underlag som siden indstøbes, udføres
Forslag til konstruktion

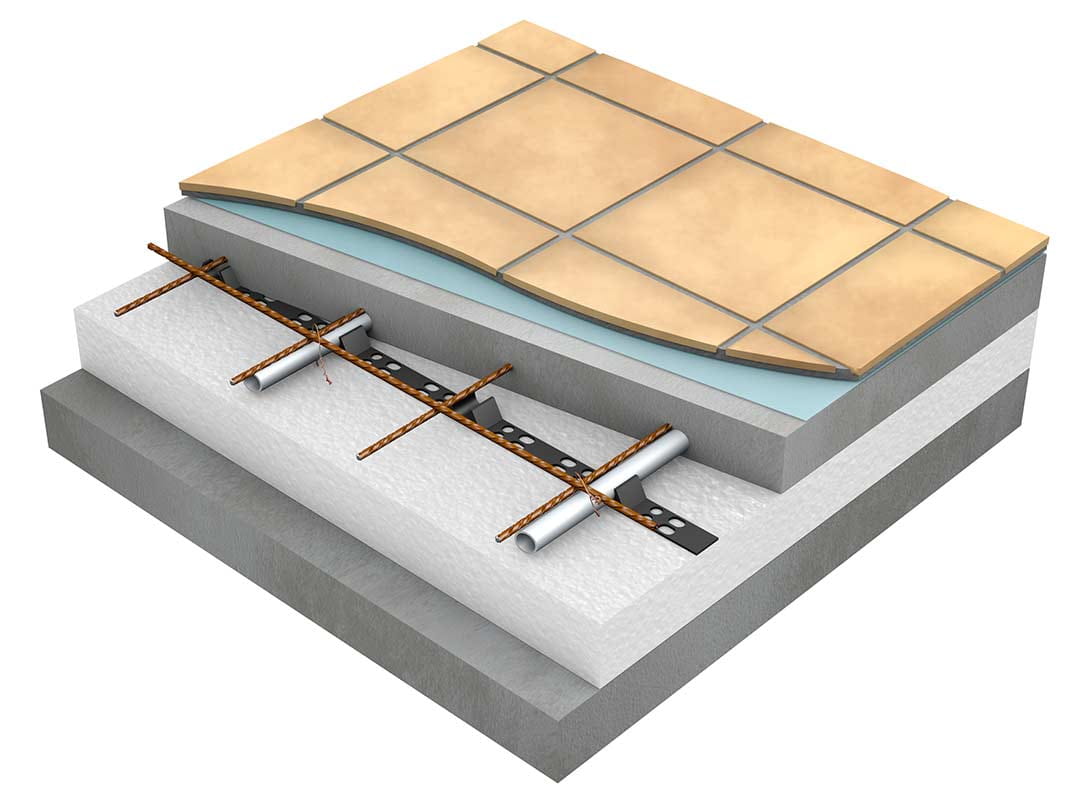

Uponor gulvvarme i monteringsbånd på isolering indstøbt i beton (20 mm rør)
Gulvvarmerør monteret i rørholderskinner, fastgøres på isoleringen (min. 150 mm ved montering i terræn), indstøbes i beton. Uponor Comfort Pipe PLUS rør (20 x 2) mm monteres i monteringsbåndet med 300 mm mellem rørene. Uponor Comfort Pipe PLUS rør 17 x 2,0 mm monteres med c/c 200 mm mellem rørene. Eventuelt armeringsnet kan lægges oven på gulvvarmerørene. Derefter indstøbes rørene og dækkes med min. 30 mm beton.
- Klinker eller plastmåtte
- Tættelag i vådrum
- Udjævningsmasse, overbeton, finsats eller mørtel
- Eventuel armering
- Gulvvarmerør
- Monteringsbånd
- Beton/letbeton
- Isoleringen tilpasses efter de gældende forhold

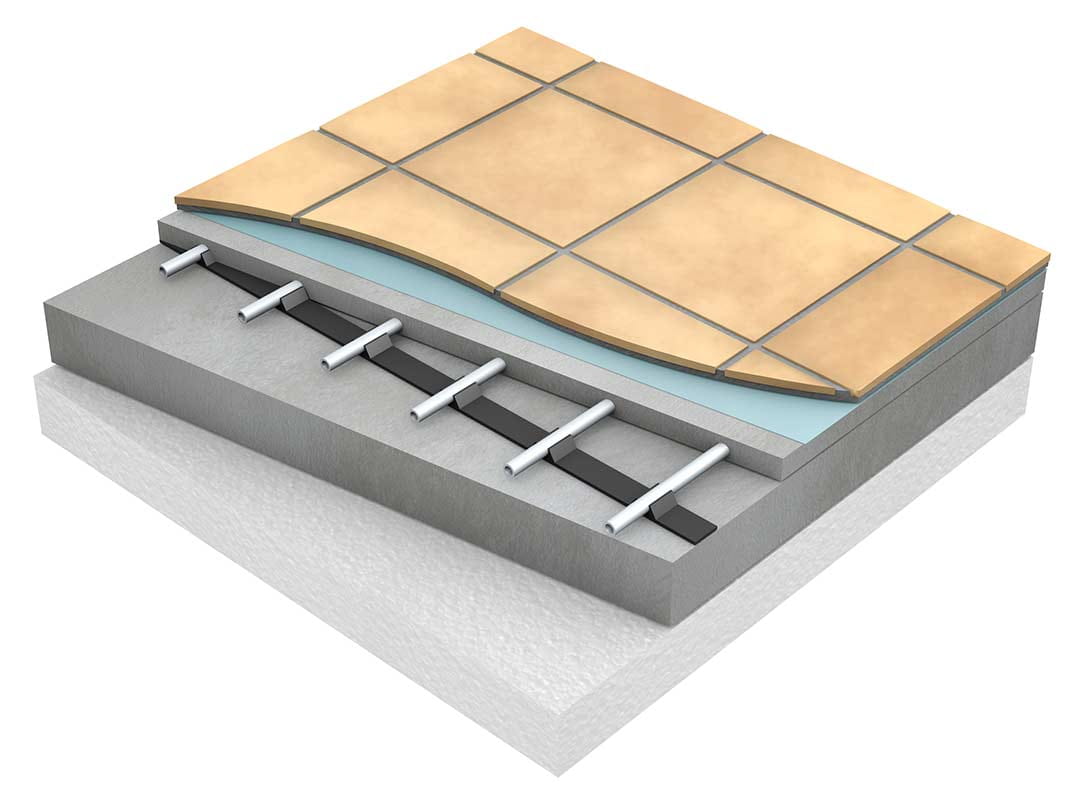

Uponor gulvvarme i monteringsbånd indstøbt i spartelmasse (12 mm rør)
Gulvvarmerørene monteres i monteringsbånd, der fæstes mod et eksisterende gulv. Uponor Comfort Pipe rør (12 x 1,7 mm) monteres i monteringsbåndets befæstelsesbøjler med 125 mm mellem rørene. Derefter støbes det hele ind i specialspartelmasse. Husk evt. vådrumsmembran.
- Klinker eller plastmåtte
- Tættelag i vådrum
- Udjævningsmasse, overbeton, finsats eller sætmørtel
- Gulvvarmerør
- Monteringsbånd
- Beton/letbeton
- Isoleringen tilpasses efter de gældende forhold
Uponor gulvvarme i monteringsbånd på spånplade indstøbt i beton
Gulvvarmerør monteret i rørholderskinner, der fastgøres mod et eksisterende gulv. Uponor Comfort pipe rør (12 x 1,7 mm) monteres i rørholderskinnens monteringsbånd med 125 mm mellem rørene. Derefter støbes det hele ind i specialspartelmasse. Husk evt. vådrumsmembran.
- Udjævningsmasse
- Gulvvarmerør
- Monteringsbånd
- Spånplade
- Gulvbjælke
- Isolering
Uponor gulvvarmerør i monteringsbånd fæstet mod beton eller letbeton - indstøbt i beton eller hærdningsmørtel (17 - 20 mm rør)
Gulvvarmerørene monteres i monteringsbånd, der fæstes mod beton eller letbeton, indstøbt i beton eller hærdningsmørtel. Uponor Comfort Pipe PLUS rør (20x 2,0 mm) monteres i monteringsbåndets befæstelsesbøjler med 300 mm mellem rørene. Uponor Comfort Pipe PLUS rør 17 x 2,0 mm monteres med c/c 200 mm mellem rørene. Et eventuelt armeringsnet kan lægges ovenpå gulvvarmerørene. Derefter støbes rørene ind i beton eller hærdningsmørtel.
- Klinker eller plastmåtte
- Tættelag i vådrum
- Udjævningsmasse, overbeton, finsats eller sætmørtel
- Gulvvarmerør
- Monteringsbånd
- Beton/letbeton
- Isoleringen tilpasses efter de gældende forhold
