Support för Smatrix golvvärmereglering
Instruktionsvideos
T-169/T-149
Klicka på länken för att öppna videon i YouTube.
Radiatortermostat T-162
Klicka på länken för att öppna videon i YouTube.
Manöverpanel I-167
Klicka på länken för att öppna videon i YouTube.
1.Uppdatering av manöverpanel samt reglercentral
Manöverpanel I-167
Klicka på länken för att öppna videon i YouTube.
2.Fabriksåterställning rekommenderas efter uppdatering
Reglercentral X-165
Klicka på länken för att öppna videon i YouTube.
3.Installation termostater
T-165/T-145
Klicka på länken för att öppna videon i YouTube.
4.Installation av manöverpanel när termostater är registrerade
Tips: Fabriksåterställ gärna manöverpanelen innan installation Meny > allmänna inställningar > fabriksåterställning)
Om du inte gör detta måste du åtminstone ta bort gamla länkningen till reglercentralen Meny > allmänna inställningar > Radiolänk > Avlänka reglercentral innan du påbörjar länkningsprocessen.
T-165/T-145
Klicka på länken för att öppna videon i YouTube.
Radiatortermostat T-162
Klicka på länken för att öppna videon i YouTube.
Vanliga frågor och svar (FAQ)
Termostat
Installationsvideo av termostat T-169/T-149
Steg 1 - På Reglercentral
1.1 - Håll in knappen "OK" på reglercentralen i ca. tre sekunder tills lysdioden för kanal ett (eller den första oregistrerade kanalen) blinkar rött.
1.2 - Använd knapparna < eller > för att flytta markören till önskad kanal (markerad kanal blinkar rött).
1.3 - Tryck till på knappen "OK" för att välja kanal för registrering. Lysdioden för den valda kanalen börjar blinka grönt.
1.4 - Upprepa steg två och tre tills alla kanaler som ska registreras med den specifika termostaten är valda (valda lysdioder blinkar grönt).
2.1 - Håll in knapparna ^ och v på termostaten tills en antennsymbol/filträd visas på displayen. En "OK" bock visas på displayen och lysdioden för den valda kanalen lyser nu fast grön och registreringen är klar. Nästa lediga kanal börjar blinka rött i reglercentralen.

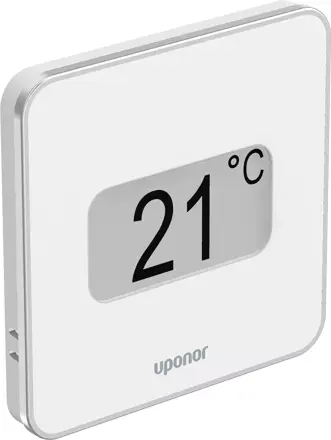

Placering av knappar T-169

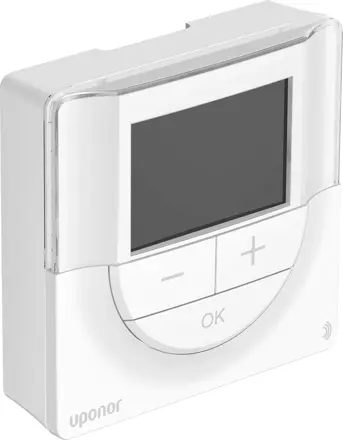

Placering av knappar T-149
2.2 - Upprepa alla steg från och med steg 1.2 tills alla rumstermostater har registrerats och samtliga kanaler som ska programmerats lyser med ett fast grönt sken. För att avsluta registrering och återvända till driftläge, håll in knappen "OK" på reglercentralen i ca. tre sekunder tills de gröna lysdioderna slocknar.
Installationsvideo av termostat T-165/T-145
Steg 1 - På Reglercentral
1.1 - Håll in knappen "OK" på reglercentralen i ca. tre sekunder tills lysdioden för kanal ett (eller den första oregistrerade kanalen) blinkar rött.
1.2 - Använd knapparna < eller > för att flytta markören till önskad kanal (markerad kanal blinkar rött).
1.3 - Tryck till på knappen "OK" för att välja kanal för registrering. Lysdioden för den valda kanalen börjar blinka grönt.
1.4 - Upprepa steg två och tre tills alla kanaler som ska registreras med den specifika termostaten är valda (valda lysdioder blinkar grönt).
Steg 2 - På din termostat T-165/T-145
2.1 - Håll in registreringsknappen på termostaten(liten avlång rektangel med en kula på), släpp knappen så fort lysdioden nere till höger på framsidan av termostaten börjar blinka rött. Lysdioden för den valda kanalen på reglercentralen lyser nu fast grön och registreringen är klar för termostaten. Nästa lediga kanal börjar blinka rött i reglercentralen.

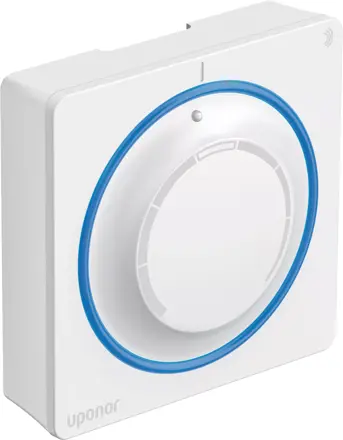

Placering av knappar T-165/T-145
2.2 - Upprepa alla steg från och med steg 1.2 tills alla rumstermostater har registrerats och samtliga kanaler som ska programmerats lyser med ett fast grönt sken. För att avsluta registrering och återvända till driftläge, håll in knappen "OK" på reglercentralen i ca. tre sekunder tills de gröna lysdioderna slocknar.
Fabrikåterställning termostat T-169/T-149
OBS! Notera att fabrikåterställning kräver en omregistrering av termostat till reglercentralen!
Håll in alla tre knapparna på höger sida < O > tills att displayen startar om efter ca 5 sekunder. När displayen slocknar kan ni släppa knapparna. Nu är termostaten fabrikåterställd.
Placering av knappar T-169/T-149
Håll in alla tre knapparna på framsidan - + och OK tills att displayen startar om efter ca 5 sekunder. När displayen slocknar kan ni släppa knapparna. Nu är termostaten fabrikåterställd.
Placering av knappar T-166/T-146
- Håll in knappen "OK" på reglercentralen i ca. tre sekunder tills lysdioden för kanal ett (eller den första oregistrerade kanalen) blinkar rött.
- Använd knapparna < eller > för att flytta markören till önskad kanal (markerad kanal blinkar rött).
- Tryck till på knappen "OK" för att välja kanal för registrering. Lysdioden för den valda kanalen börjar blinka grönt.
- Håll in höger pilknapp > tills att vald kanal får fast grönt sken. Nu är Nivå 1 aktiv utan rumstermostat så att man installera T-162 på Nivå 2 och Nivå 3.Nivå 1 = Rumstermostat Nivå 2 = T-162 Nivå 3 = T-162.
- Flytta tillbaka markören till kanalen så den blinkar rött/grönt, nu kan ni hålla i – och + på monterad termostat T-162. "CnF" som visas går sedan över till "Con" och därefter till att visa rumstemperaturen. Detta är ett kvitto på att den nu är registrerad. I reglercentralen ser du att lampan nu endast lyser grönt. Önskar du installera en till radiatortermostat på samma kanal så kan du trycka på > och markera så lampan blinkar rött/grönt igen. Då kan du registrera in en till T-162 till ”Nivå 3”.
- Upprepa steg två till fem tills alla kanaler som ska registreras med den specifika termostaten är valda (valda lysdioder blinkar grönt).
Vill du hellre se en video?

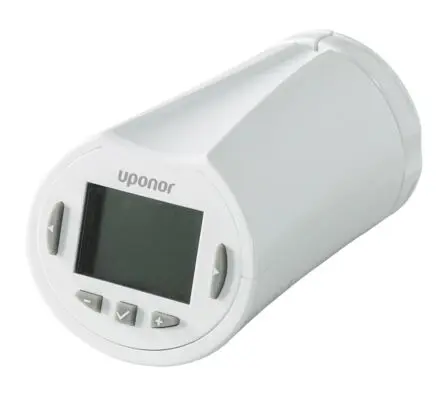

Installera radiatortermostat T-162 som egen enhet
Vår idé med denna termostat är att du har en T-162 monterad på alla radiatorer, samt en rumstermostat placerad mitt i rummet som styr samtliga radiatortermostater i det rummet.
Fördelen är att du har en termostat som känner temperaturen mitt i rummet istället för bakom soffan eller gardinen. Det medför även att alla radiatorer aktiveras och hjälps åt att värma rummet samtidigt.
Det går även att registerera Termostat T-162 utan en centralt placerad rumstermostat så att de känner temperaturen där de sitter, men att de fortfarande går att reglera via appen.
Se fråga "Hur installerar jag Smatrix termostat ..." för att registrera din termostatmodell.

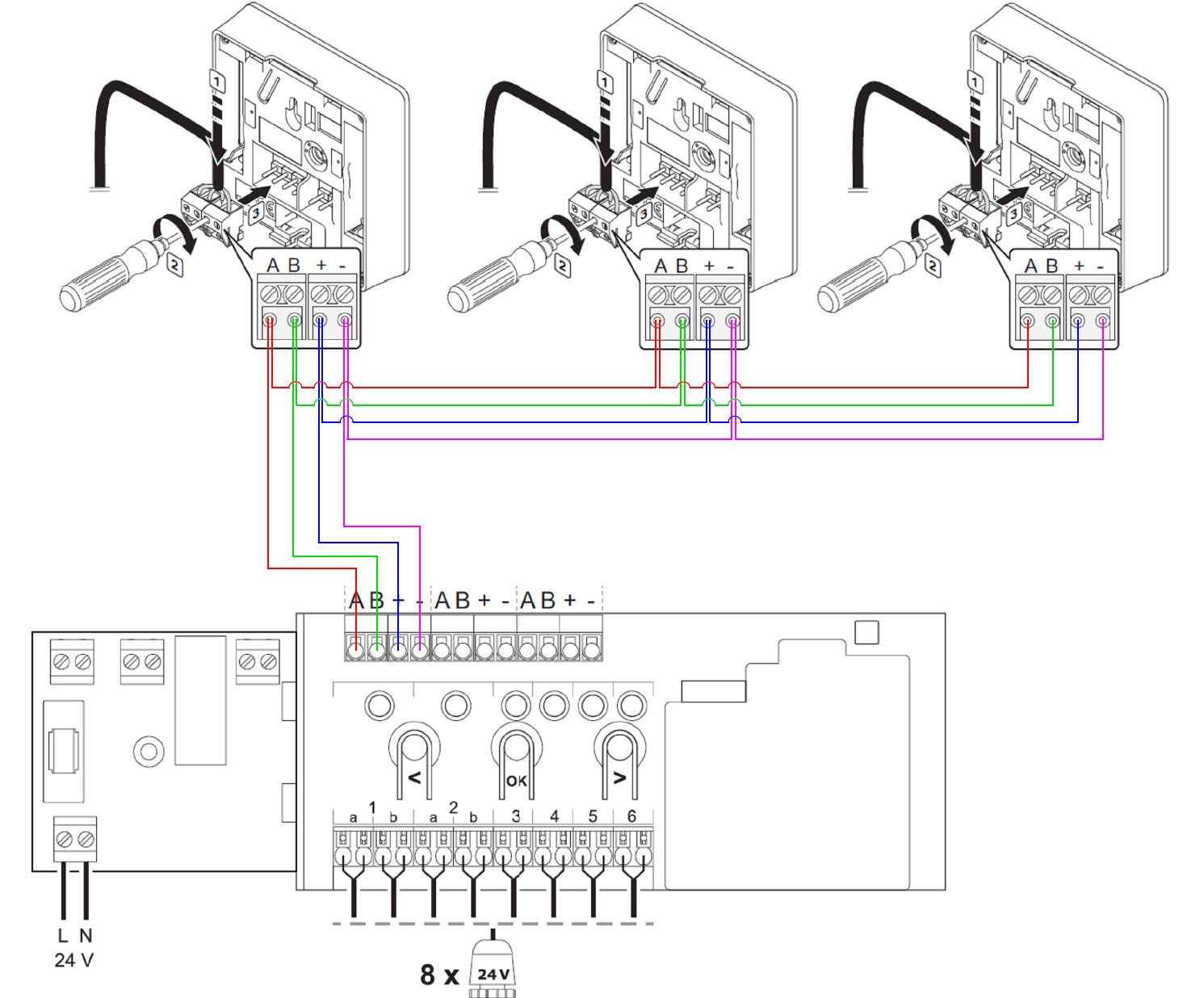

Exempel: Inkoppling termostat till termostat
Exempel: Inkoppling två i samma ingång och övriga i separata
FAQ - Manöverpanel
Installationsvideo av Manöverpanel I-167
Steg 1 - på reglercentral
1.1 - Håll in knappen "OK" på reglercentralen i ca. tre sekunder tills registerade kanaler börja lysa grönt och en markkörlampa blinkar rött på en av kanalerna. (Blinkar kanalen rött/grönt står markören på en redan registrerad kanal).
1.2 - Använd knapparna < eller > för att flytta markören till strömlampan
1.3 - Tryck till ”OK” knappen en gång.
1.4 - Kanal 1 börjar blinka rött (du är nu i menyn för systemenheter)
1.5 - Tryck till ”OK” knappen en gång. Kanal 1 blinkar grönt.
1.6 - Gå nu till manöverpanelen för steg 2.
Steg 2 - på manöverpanel
2.1. - Tryck på "Meny".
2.2. - Tryck på "Allmänna inställningar".
2.3. - Tryck på "Radiolänk".
2.4. - Tryck på "Länka reglercentral".
Du borde nu få "Länkning OK". Om inte så gå en bit längre bort från centralen med manöverpanelen och försök igen.
Håll därefter in ”OK” knappen på reglercentralen ca. tre sekunder tills att gröna lampan slocknar på kanal 1.
Inställningsområde: 0 – 12 %, i steg om 1%. Ställ in grundläggande nivå för komfort i rummet när det inte finns ett värmebehov. Det kommer att förkorta uppvärmningstiden för rummet, vilket är användbart i rum där det finns andra värmekällor, till exempel en braskamin. Värdet är en procentsats av tid som styrdonen är öppna.
Aktivering/Avaktivering av av komfortläge (Manöverpanel I-167)
- Välj Rum.
- Välj menyn upp till höger.
- Välj “Rumsinställningar”
- Välj “Komfortinställning”.
Väljer du till exempel 10°C i som Ecojustering och du åker iväg en längre tid kan du klicka på "Borta" på hemskärmen i manöverpanelen eller i appen. Då sänker alla termostater sina inställda värden med 10°C (Termostat som står på 22° blir 12°C) Några dagar innan du kommer tillbaka väljer du "Hemma" via appen. Då går alla tillbaka till sina ursprungliga temperaturer och huset hinner återgå till rätt temperatur lagom till att du kommer hem.
Så här väljer du temperatur i manöverpanelen eller i appen:
- Tryck på "Meny".
- Tryck på "Inställningar".
- Välj "System" Ecojustering = Ändrar antalet grader vid borta läge.
- Ladda ner filen Update.zip till din dator.
- Zippa upp filen och lägg .bin-filen på ett formaterat SD-kort. Du kan använda SD-kortet som sitter i manöverpanelen.
- Stäng av manöverpanelen med switchen ner till vänster baktill.
- Stoppa i SD-kort med uppdatering ”update.bin”.
- Slå på strömmen på manöverpanelen.
- Gå in på "meny"
- Gå in på "inställningar"
- Välj "SD kort"
- Välj "Uppgradera med SD kort".
- Installationen startar. Se till att manöverpanelen är kopplad till en strömkälla när uppdateringen pågår.
- När uppdateringen är klar kan du kontrollera versionen genom att gå in på "Meny" > "Systeminformation". Versionen för manöverpanel I-167 bör ändrats till XX.21.
Bypass säkerställer att styrdonen för dessa rum är öppna när det inte finns ett värmebehov, för att hålla ett minimiflöde i systemet.
Använd rum med stora värmebehov (de kallaste rummen) för att undvika för höga temperaturer i rum med små värmebehov.
Aktivering/Avaktivering av bypass (Manöverpanel I-167)
- Välj “Meny”.
- Välj “Inställningar”.
- Välj “Bypass”
- På Manöverpanel
1.1. - Tryck på "Meny".
1.2. - Tryck på "Allmänna inställningar".
1.3. - Tryck på "Radiolänk".
1.4. - Tryck på "Avlänka reglercentral". - Avlänka manöverpanel sedan i reglercentral. Följ instruktionerna i denna video från 1:26.
- Pausa sedan videon vid 1:45, och starta sedan videon igen i steg 7.
- Nu ser du en grön lampa på kanal 1 och röd lampa blinkar på kanal 2 (om det blinkar endast rött på kanal 1 så behöver du inte göra detta steg).
- Flytta med pilknappen < ett steg åt vänster. Nu blinkar kanal 1 grönt/rött.
- Nu håller du in båda pilarna < > tills att kanal 1 endast blinkar rött.
- Nu när lampan blinkar rött kan du fortsätta följa videon.
Gör enligt nedan:
- Gå till berörd reglercentral, dra ur strömsladden för enheten så den blir strömlös.
- Lossa locket genom attt rycka det rakt ut.
- I anslutning till strömlampan sitter SD kortet, peta ut den helt och hållet genom att klicka på den och dra ut den. Lägg den åt sidan.
- Anslut åter strömsladden.
- Radera larmet i panelen.
FAQ - Reglercentral
Om du har sju slingor men vardagsrummet består av tre slingor så kan du sätta styrdonen för slingorna på 1a 1b och 2a. Sedan registrerar du kanal 1 och 2 till termostaten för vardagsrummet.
Har du behov av fler slingor/termostater än vad huvudenheten möjliggör kan du komplettera med en kopplingsmodul som du monterar på huvudenheten för att få ut ytterligare plats för 6 termostater och 6 slingor/styrdon.

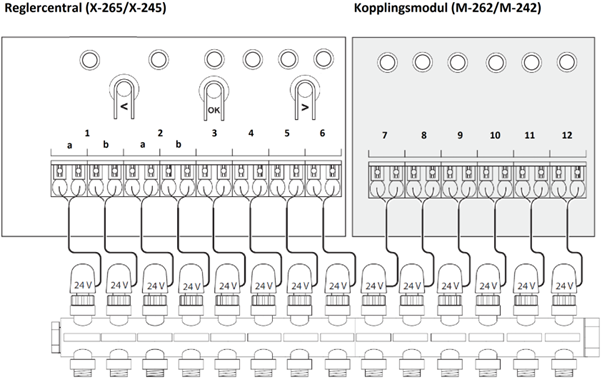

Reglercentral X-265/X-245 med Kopplingsmodul M-262/M-242)
Varje kanal i reglercentralen har tre nivåer:
Nivå 1 = Rumstermostat
Nivå 2 = T-162
Nivå 3 = T-162.
Notera att även om du installerar 24 radiatortermostater så är det bara tolv zoner som går att reglera via appen.
1.1 - Håll in knappen "OK" på reglercentralen i ca. tre sekunder tills lysdioden för kanal ett (eller den första oregistrerade kanalen) blinkar rött.
1.2 - Använd knapparna < eller > för att flytta markören till önskad kanal (markerad kanal blinkar rött/grönt).
1.3 - Håll in pilknapparna < > samtidigt och släpp så fort vald kanal endast blinkar rött (tar ungefär tre sekunder).
1.4 - Upprepa steg 1.2 och 1.3 om du vill avregistrera fler kanaler.
Steg 2 - Registrera ny termostat på tömda kanaler
2.1 - Använd knapparna < eller > för att flytta markören till önskad kanal (markerad kanal blinkar rött).
2.2 - Tryck till på knappen "OK" för att välja kanal för registrering. Lysdioden för den valda kanalen börjar blinka grönt.
2.3 - Upprepa steg två och tre tills alla kanaler som ska registreras med den specifika termostaten är valda (valda lysdioder blinkar grönt).
Håll in knapparna ^ och v på termostaten tills en antennsymbol/filträd visas på displayen. En "OK" bock visas på displayen och lysdioden för den valda kanalen lyser nu fast grön och registreringen är klar. Nästa lediga kanal börjar blinka rött i reglercentralen.
Placering av knappar T-169
Placering av knappar T-149
Upprepa alla steg från och med steg 2.1 tills alla rumstermostater har registrerats och samtliga kanaler som ska programmerats lyser med ett fast grönt sken. För att avsluta registrering och återvända till driftläge, håll in knappen "OK" på reglercentralen i ca. tre sekunder tills de gröna lysdioderna slocknar.
Håll in registreringsknappen på termostaten(liten avlång rektangel med en kula på), släpp knappen så fort lysdioden nere till höger på framsidan av termostaten börjar blinka rött. Lysdioden för den valda kanalen på reglercentralen lyser nu fast grön och registreringen är klar för termostaten. Nästa lediga kanal börjar blinka rött i reglercentralen.
Placering av knappar T-165/T-145
Upprepa alla steg från och med steg 2.1 tills alla rumstermostater har registrerats och samtliga kanaler som ska programmerats lyser med ett fast grönt sken. För att avsluta registrering och återvända till driftläge, håll in knappen "OK" på reglercentralen i ca. tre sekunder tills de gröna lysdioderna slocknar.
För övriga termostater hänvisar vi till Snabbguiden för Smatrix Pulse Base(trådbunden). eller för Smatrix Pulse Wave (trådlöst).
Trådlösa systemet (Smatrix Wave) länkar samman trådlöst.
Trådbundna systemet (Smatrix Base) kräver en trådbunden, 3-ledad kabelanslutning mellan reglercentralerna.
Vill du hellre se en installationsvideo?
Fabriksåterställning av Smatrix reglercentral
- Håll in alla tre knappar ”<” ”OK” ”>” tills att strömlampan blinkar till.
Notera att detta raderar alla inställningar, och samtliga registrerade termostater.
Uppdatering av Smatrix Wave X-165 reglercentral
- Stoppa in SD-kort med uppdatering i reglercentralen
- Håll in vänster pilknapp ”<” tills att första kanalen lyser fast rött sken på kanal ett. Sedan fortsätter detta upp till kanal sex och gör detta två gånger.
- I fall att uppdateringen stannar efter första gången, ryck ur strömsladden, plocka ur SD-kortet, återkoppla strömmen så ska andra gången starta automatiskt.
Om du inte ska styra reglercentralerna med app behöver du inte koppla ihop reglercentralerna, men det är rekommenderat att du förbereder med tomrör. Då finns möjlighet att komplettera kabeldragning i efterhand om du väljer att komplettera med appstyrning i ett senare skede.
Du kan länka samman reglercentralerna i vilken ordning du vill. Det viktiga är att alla centraler på något sätt kommunicerar med varandra via någon av de två (blåa) plintarna A B - A B -.
Kopplingsvarianter
Variant 1(Vänster) - Reglercentral till reglercentral
Variant 2(Höger) - Alla kablar går från en reglercentral till övriga reglercentraler)
Om du inte ska styra reglercentralerna med app behöver du inte koppla ihop reglercentralerna, men det är rekommenderat att du förbereder med tomrör. Då finns möjlighet att komplettera kabeldragning i efterhand om du väljer att komplettera med appstyrning i ett senare skede.
- Ryck ur strömsladden
- Ta därefter ut SD-kortet.
- Återkoppla strömmen.
- Åtgärdas inte detta behöver du sannolikt fabikåterställa reglercentralen och registerera om samtliga termostater. I ett sådant fall rekommenderas uppdatering av systemet i samband med omprogrammering av systemet. Se guiden för uppdatering av Smatrix Wave reglercentral X-165/I-167.
FAQ - Smatrix App
- Kontrollera att det står ”Länka U@home enhet” i manöverpanelen, genom att gå in på "Meny" > "Allmänna inställningar" > "Radiolänk". Avlänka annars U@home enhet.
- Lokalisera knappen (litet hål) på U@home-modulen. Den ska sitta mellan strömsladden och Ethernet ingången. Ta till exempel en tandpetare och håll in knappen ca 3-4 sekunder tills att RF-link-lampan blinkar grönt.
- Klicka på ”Länka U@home enhet” under "Radiolänk" i manöverpanelen. Ha inte enheterna för nära varann när du länkar dem.
- Sedan bör du få en bekräftelse på att länkningen lyckades. Om läkningen misslyckades, gör då om steg 2 och 3.
- Ladda ner Smatrix App, antingen via App Store eller Google Play:
- Kontrollera att Smatrix R-167 är kopplad med nätverkssladd till router och även länkad till manöverpanelen.
- I manöverpanelen: "Meny" > "Allmänna inställningar" > "Radiolänk". Om det står ”Avlänka U@home” betyder detta att R-167 är länkad och klar.
- Välj system, i detta fall "R-167" om du har Smatrix Wave med Manöverpanel I-167.
- Ange ID samt lösenord som står på gula lappen klistrad på R-167:an.
- Nu har du tillgång till systemet via appen och kommer åt den så länge du har tillgång till internet.
FAQ - Styrning Push 12
Termostatdelen på ventilen ställs in på en lämplig temperatur för golvvärmesystemet.
Reglaget bör justeras då de yttre temperaturförhållandena ändras.
Samma gäller för Uponor ElPush 12 och Push 12 med trådlös reglering men här ställs rumstemperaturen in med den digitala rumstermostaten. Nedan visas den ungefärliga framledningstemperaturen vid inställt värde (1 – 8) på ventilen.
Placering av lampa på reläet
På din termostat T-169/T-149
Håll in knapparna ^ och v på termostaten tills en antennsymbol visas på displayen, då kan ni släppa. En "OK" bock visas på displayen.
Placering av knappar på T-169
På din termostat T-166
Håll in knapparna - och + på termostaten tills en antennsymbol visas på displayen, då kan du släppa.
Placering av knappar på T-166
På din termostat T-165/T-145
Håll in registreringsknappen på termostaten (liten avlång rektangel med en kula på). Släpp knappen så fort lysdioden nere till höger på framsidan av termostaten börjar blinka rött.
Placering av knappar på T-165/T-145
Lampan längst till höger på reläet blinkar snabbt för att sedan slockna. Nu är termostaten registrerad.
Handsymbolen på reläet (lampa längst till vänster) lyser med rött fast sken när termostaten kallar på värme och är släckt när den inte kallar på värme.
- Lampan på mottagarenheten längst till vänster (C) lyser rött när termostaten i rummet kallar på värme. När den inte kallar på värme så är den släckt.
- Lampan i mitten(D) är alltid släckt.
- Lampan längst till höger (E) flimrar till ibland när den kommunicerar med termostaten.
FAQ - Allmänt
Har du en mässingsfördelare med vita eller gröna Wirsbostyrdon eller blåa Uponorstyrdon ska du köpa styrdon med RSK nr: 2973126 med M-28 invändig gäng (grön ring).
Har du en rostfri fördelare ska du köpa styrdon med RSK nr: 2973122 med M-30 invändig gäng.
Har du ett annat fabrikat på fördelaren?
Då kan du sannolikt använda vårt universalstyrdon med RSK nr: 2973126 som har tre 4 st. olika adapterringar (VA 16H, VA 26, VA32, VA 50).
Se gärna vår kompatibilitetslista för att se om din fördelare finns bland dessa.
Universalstyrdon - Kompatibilitetslista
Termostatdelen på ventilen ställs in på en lämplig temperatur för golvvärmesystemet.
Reglaget bör justeras då de yttre temperaturförhållandena ändras.

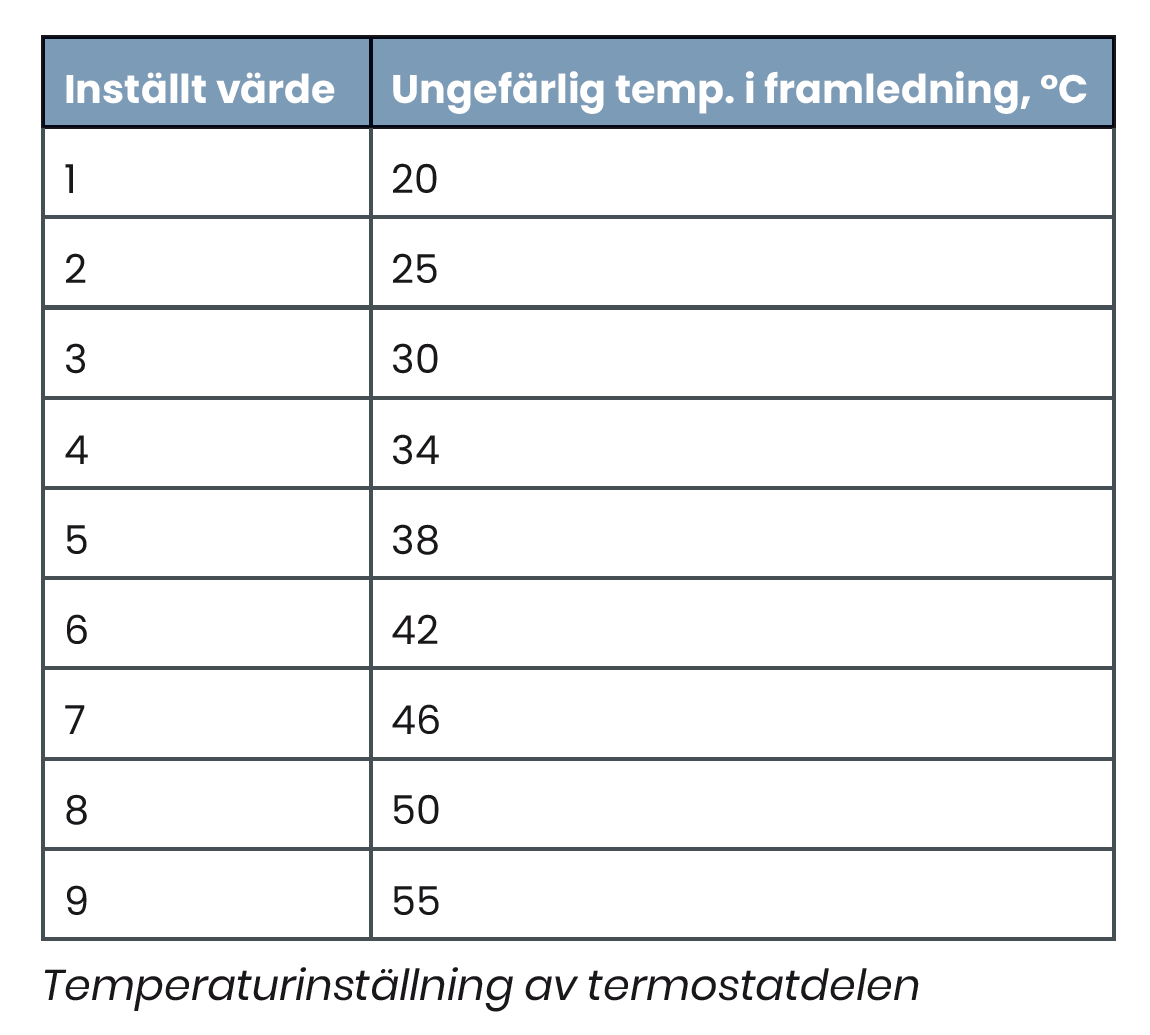

Här visas den ungefärliga framledningstemperaturen vid inställt värde (1 – 9) på ventilen.
Manualer
Uponor Smatrix Wave - Snabbguide
Allt du behöver för att snabbt komma igång med Smatrix Wave
Uponor Smatrix Wave - Installations- och användarguide
Allt du behöver veta för att installera och använda din Uponor Smatrix Wave rumsreglering
Uponor Smatrix Base - Snabbguide
Allt du behöver för att installera och underhålla din Smatrix Base rumsreglering
Uppdateringsfiler
- Viktig information samt frågor och svar om uppdatering
- Uponor Smatrix Wave Reglercentral X-165 (version 1.23)
- Uponor Smatrix Wave Manöverpanel I-167
Om en uppdatering inte laddas ned när du klickar på den kan du istället högerklicka på länken och välja "spara länk som" och därefter välja vart på din dator du vill spara filen.
Osäker på hur du uppdaterar reglercentralen eller manöverpanelen?
Titta gärna på våra instruktionsvideos nedan:
Uppdatera programvara för manöverpanel - Uponor Smatrix Wave I-167
Uppdatering av programvara för reglercentral - Uponor Smatrix Wave X-165
Vill du uppgradera din golvvärmereglering?
Det här behöver du för att uppgradera din Smatrix golvvärmereglering
Är du osäker på vad du behöver för att byta ut just ditt system så kan du titta i vår uppgraderingsguide för Smatrix golvvärmereglering. I denna uppgraderingsguide så får du en snabb översikt över vilket Smatrix-system som finns i ditt / din kunds hem, och vad du behöver för att sömlöst göra en uppgradering till Uponor Smatrix Pulse rumsreglering.
Kontakta våra Premium Installers för att uppgradera din golvvärmereglering
Uponor Premium Installer är ett unikt nätverkskoncept som riktar sig till duktiga installatörer med hög servicenivå och fackmannamässigt utförda arbeten. Med en Premium Installer som hjälper dig uppgradera din golvvärmereglering kan du känna dig trygg att du får ett snabbt, proffsigt och noggrant utfört arbete.
Våra övriga system för golvvärmereglering
Behöver du fortfarande hjälp?
Kontakta oss gärna på kundtjanst.vvs@uponor.com
