Support för Control System golvvärmereglering

Reglercentral C-33/C-35 har ingen programmering av termostater.
Enheten autolänkar termostaterna utifrån var de sitter i reglercentralen.
En termostat kan styra flera styrdon.

I exemplet nedan ansluts termostat #01 till basenheten i kontaktrad 01. Alla styrdon i rad 01 till 04 styrs från samma termostat. Nästa termostat, #05, styr styrdonen i raderna 05 till 11 och termostat #12 styr styrdonet i rad 12.

Autolänkning betyder att basenheten automatiskt känner av om termostaterna och styrdonen är anslutna.

Regler för autolänkning
För att autolänkningen av basenheten ska fungera korrekt gäller följande begränsningar:

• Styrdonen får inte parallellkopplas.
• Styrdonen får inte vara sammanlänkade med korskopplade kablar
• Den första termostaten måste alltid anslutas till basenheten i kontaktrad 01
• Det får aldrig finnas en tom kontaktrad mellan termostat och styrdonsgrupper
• Tomma kontaktrader får endast förekomma efter det sista styrdonet i den sista termostat- och styrdonsgruppen, det vill säga i slutet av kontaktfältet.

OBS!
Om reglerna för autolänkning inte följs kommer detta att leda till att basenheten inte fungerar som den ska.




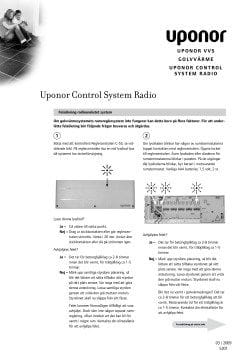

Så här avregistrerar du kanalen

1. Tryck till snabbt på Testknappen mellan kanal 6 och kanal 7 så att den tänds. Kanaler som är registrerade lyser upp med rött fast sken.
2. Håll in kanalen som du vill ta bort.
3. Håll in tills att lampan för berörd kanal blinkar rött och slockar. Nu kan du släppa knappen.
4. Nu är kanalen avregistrerad.
5. Återgå till driftläge genom att tryck till snabbt på Testknappen mellan kanal 6 och kanal 7 så att den slocknar.

Ett larm har löst ut på en eller flera kanaler. Reglercentralen har tappat kontakt med termostaten kopplad till berörda kanaler. Byt batterier i termostaterna så ska de återgå till normaldrift, och kanalerna ska sluta blinka.

Funktion på lampor
Strömlampa (fast rött sken) = Normal drift
Strömlampa (blinkande) = Larm. Kontrollera vilken kanal larmet berör.
Kanal lyser fast rött sken = Kanalen kallar på värme.
Kanalen lyser inte = Kanalen kallar inte på värme.
Kanalen blinkar = Larm. Kontakten sannolikt tappad med termostat. Batteribyte krävs sannolikt.





Automatsäkringen (temperatursäkringen) löser ut. Säkringen känner av ett komponentfel i reglercentralen och bryter strömmen. Dra ur strömmen i tio minuter. Om strömlampan lyser men slocknar återigen efter en tids drift så måste du byta reglercentral samt termostater då reglercentralen inte längre finns som reservdel.


1. Se först till att reglercentralerna är länkade med kabel. Lodrätt plint 5,6 i första reglercentralen ska vara ska vara kopplad till lodrätt plint 5,6 i den andra reglercentralen. Lodrätt plint 7,8 i första reglercentralen ska vara ska vara kopplad till lodrätt plint 7,8 i den tredje reglercentralen.
2. Försätt manöverpanelen i installatörsläge (gubbe/skiftnyckel-symbol uppe i högra hörnet) genom att hålla in höger och vänster pil tills att det står "installatör" och sen "OK".
3. Tryck till på "OK"-knappen så att du hamnar i första menyn.
4. Gå sedan till "inställningar".
5. Gå sedan till "systeminställningar".
6. Välj sedan "Reglercentral ID".
7. Välj sedan "Nollställ reglercentraler". Välj "Ja".
8. Väj sedan "Numrera reglercentraler". Reglercentral 1 blinkar.
9. Klicka till på Testknappen på första reglercentralen. Då flyttar sig markeringen på manöverpanel till andra reglercentralen.
10. Repetera steg 9 för reglercentral två och tre.
11. När alla önskade reglercentraler är registrerade klickar du på "OK"-knappen på manöverpanelen. Nu synkroniseras alla reglercentraler, och blir synliga i manöverpaneler.

I driftläge (när reglercentralen är i normaldrift):

1. Håll in Testknappen mellan kanal 6 och kanal 7, tills att strömlampan blinkar till.
2. Nu är reglercentralen fabriksåterställd.

Reglercentral C-33 samt C-35 har utgått och finns inte att få tag på längre. Du behöver uppdatera reglercentralen samt termostater till Smatrix Pulse.
I vår uppgraderingsguide från UCS till Smatrix Pulse kan du läsa om vad du behöver för att byta ut ditt system.

Notera att C-33/C-35 endast har 2-ledade kablar dragna till termostaterna. Smatrix Pulse kräver 4-ledad kabel.
Kontrollera att du har 4-ledade kablar till termostaterna eller om du kan dra om kablarna så du får 4-ledat.
Alternativet är att välja trådlöst system om antalet ledare inte stämmer.


Automatsäkringen (temperatursäkringen) löser ut. Säkringen känner av ett komponentfel i reglercentralen och bryter strömmen. Du måste då byta reglercentral samt termostater då reglercentralen inte längre finns som reservdel. I vår uppgraderingsguide från UCS till Smatrix Pulse kan du läsa om vad du behöver för att byta ut ditt system.


Har du endast en reglercentral med manöverpanel behöver du vanligtvis inte göra en länkning, men är det information som inte visas kan detta vara en lösning.

1. Försätt manöverpanelen i installatörsläge (gubbe/skiftnyckel-symbol uppe i högra hörnet).
   (Det finns tre nivåer: BAS – AVANCERAD - INSTALLATÖR)
2. Håll in höger och vänster pil på startskärmen tills att det står "installatör" och sen "OK".
   (Fungerar inte detta följ steg 4-5, välj ”Användarläge” och när du är där inne håller in höger och vänster pil tills att det står "installatör" och sen "OK".)
3. Tryck på "OK"-knappen så att du hamnar i första menyn.
4. Gå sedan till "Inställningar".
5. Gå sedan till "Systeminställningar".
6. Välj sedan "Reglercentral ID".
7. Välj därefter "Nollställ reglercentraler". Välj "Ja".
8. Välj därefter "Numrera reglercentraler". <Reglercentral 1> blinkar.
9. Klicka till på Testknappen på första reglercentralen.
   Då flyttar sig markeringen på manöverpanel till <Reglercentral 2> som börjar blinka.
10. När alla önskade reglercentraler är registrerade klickar du på "OK"-knappen på manöverpanelen.
    Nu synkroniseras alla reglercentraler, och blir synliga i manöverpaneler.

Har du en svart plastfördelare med röda rattar ska du köpa styrdon med RSK nr: 2973124 med M-30 utvändig gäng.


Har du en mässingsfördelare med vita eller gröna Wirsbostyrdon eller blåa Uponorstyrdon ska du köpa styrdon med RSK nr: 2973126 med M-28 invändig gäng (grön ring).


Har du en rostfri fördelare ska du köpa styrdon med RSK nr: 2973122 med M-30 invändig gäng.



Har du ett annat fabrikat på fördelaren?
Då kan du sannolikt använda vårt universalstyrdon med RSK nr: 2973126 som har tre 4 st. olika adapterringar (VA 16H, VA 26, VA32, VA 50).
Se gärna vår kompatibilitetslista för att se om din fördelare finns bland dessa.
Universalstyrdon - Kompatibilitetslista
