Prefabricerade lösningar
Riser Port
En effektiv lösning vid renovering av flerbostadshus
Uponor Riser Port är en prefabricerad lösning där en installationsvägg med rör och komponenter fabricerats i förväg. Denna nya, enkla lösning gör installationen effektiv vid både nybyggen och vid renovering av äldre hyreshus från 1960-talet.

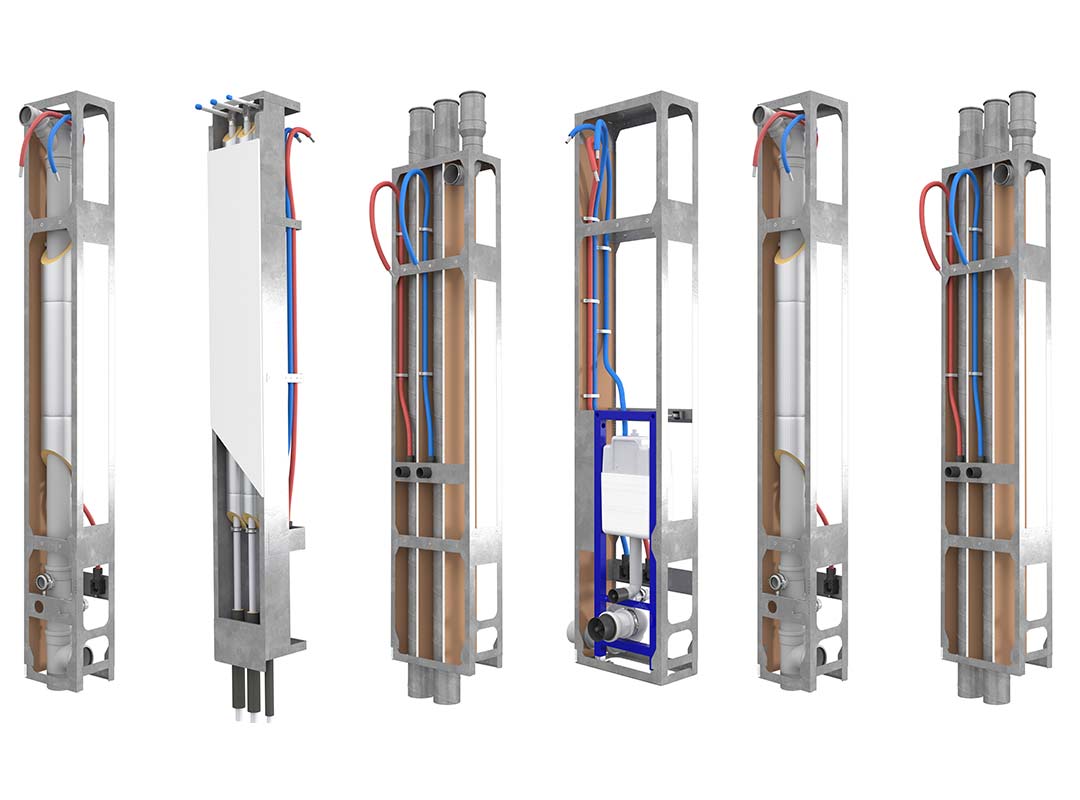

Uponor har cirka tio grundläggande typer av Riser Port. I väggmodulerna installeras olika rörledningar och badrumsinredning, bland annat badrumsskåp, vattenmätare och spolsystem för toalett. När modulerna placeras bredvid varandra utgör de en färdig vägg och fungerar som fastighetens schakt. Lösningen innebär även att köksinstallationer går snabbare.
Uponor har cirka tio grundläggande typer av Riser Port. I väggmodulerna installeras olika rörledningar och badrumsinredning, bland annat badrumsskåp, vattenmätare och spolsystem för toalett. När modulerna placeras bredvid varandra utgör de en färdig vägg och fungerar som fastighetens schakt. Lösningen innebär även att köksinstallationer går snabbare.
Moduler
- Modulerna i standardformat innehåller rörsystem, kanaler och delar som är färdigisolerade och klara att anslutas.
- I modulerna ingår nödvändiga komponenter för brand- och ljudisolering.
- Alla stigarrör och kanaler har isolerats i separata brandsektioner.
- Väggen har testats av VTT och uppfyller kraven för brandklass EI 90. (EN 1363-1:2012 och EN 1366-3:2009, VTT-S-00251-15 och VTT-S-00380-15)
Modul för fastighetsavlopp
I modulen ingår avloppsrör och färdigisolerade delar. Som tillbehör finns anslutningar till handfat, vattentillförsel i köket, rör till väggdosor och dusch samt t ex EKK-kabel för köksinredning. Även förgreningsanslutningar och delar som ansluter vattenrör och avlopp finns som tillbehör.
| Modul | Förgrening till inredning |
Förgrening till lägre tak |
Förgrening till WC-modul |
| M24 - V75 240 mm | 50, 75 | 75 | - |
| M24 - V110 240 mm | 50, 75, 110 (WC, Q-lock) |
50, 75, 110 | 110 |
| M24 - SV75 240 mm (regnvatten) | - | - | - |
| M24 - SV110 240 mm (regnvatten) | - | - | - |
- Avlopp
- Tappvatten
- Värme
- Ventilation
- Vägghängd WC
Flera olika implementeringar av modulerna
Systemets moduler finns i tre huvudmått: M24 – 240 mm, M32 – 320 mm och M54 – 540 mm. Till de här tre modulstorlekarna kan man leverera fastighetsteknik på många olika sätt, precis som du vill ha det!
Vi hjälper till att planera den bästa lösningen
Vi hjälper till att planera den bästa lösningen
Installation av moduler

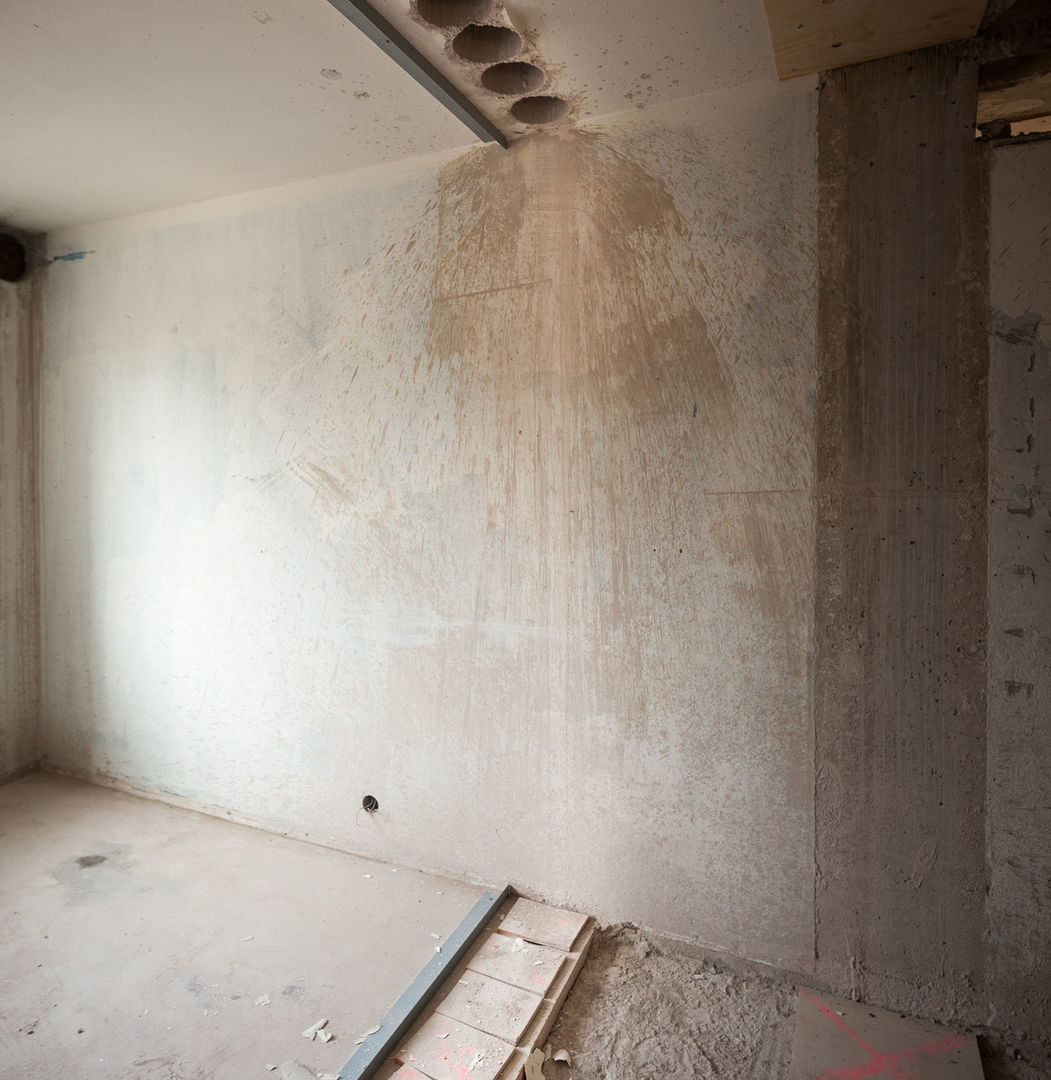

1. Rivning av äldre konstruktion
Gamla konstruktioner rivs enligt plan.
- 1. Rivning av äldre konstruktion
- 2. Installation av stomme för modulinstallation
- 3. Installation av önskade moduler
- 4. Betäckning av moduler med skivor
Bildgalleri

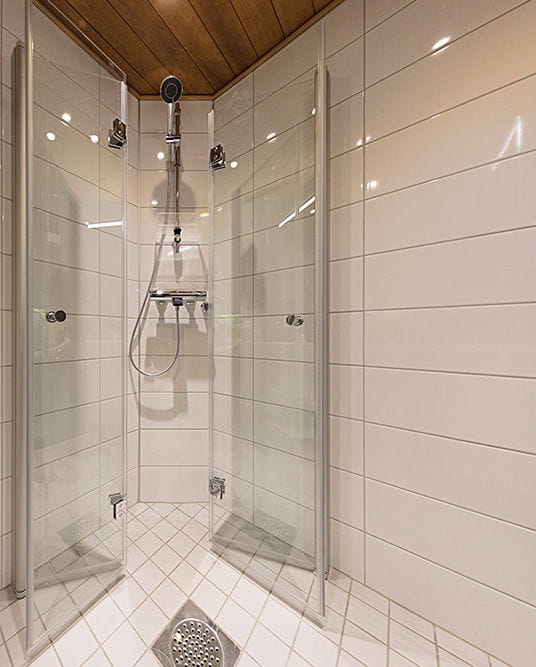

Här kan du kika på installationer med Uponor Riser Port
Mer om Uponor Riser Port
Uponor Riser Port Installationsvägg
Effektiva prefabricerade lösningar vid nybyggnation och renovering av flerbostadshus
