Uponor Combi Port M-ProX with cabinet cover IH

Versiunea IH pentru apă caldă menajeră și sisteme de încălzire indirectă care utilizează al doilea schimbător de căldură cu conexiuni la circuitul de încălzire, inclusiv pompă de circulație și rezervor de expansiune montate pe partea laterală a modulului termo-hidraulic.
Coduri de dimensionare:
15, 21 – indicare capacitate apă caldă menajeră (l/min)
CB – schimbător de căldură din oțel inoxidabil placat cu cupru pentru prepararea apei calde menajere
BP – funcția de preîncălzire a liniilor de alimentare
DI – regulator primar de presiune diferenţială la intrarea modulului termo-hidraulic
TL – limitator de temperatură termostatic pentru apă caldă menajeră cu senzor submersibil
ZH – ansamblu de circulație a circuitului de încălzire a apartamentului, inclusiv pompă de circulație, regulator termostatic de debit și vas de expansiune
CR – cutie metalică pentru modul vopsită în câmp electrostatic alb (RAL 9016)
NI – fără izolație pe țeavă și/sau capac izolat
NC – fără ieșire de apă rece de la modulul termo-hidraulic

Uponor Combi Port M-ProX with cabinet cover IH

Detalii articol

Uponor Combi Port M-ProX with cabinet cover IH 15 CB BP DI TL ZH CR NI NC
Uponor Combi Port M-ProX with cabinet cover IH 21 CB BP DI TL ZH CR NI NC

Documents

Manual de instalare şi de utilizare
7 KB1096066

Manual de instalare şi de utilizare Combi Port PRO XU (1096066)

Informații tehnice
12 KB1094902

Informaţii tehnice Combi Port and Aqua Port (1094902)

About

Specification

- port complet asamblat și testat la presiune
- robinet PM certificat DVGW, cu tehnologie brevetată de etanșare triplă
- coliere de țevi fabricate din plastic, pentru protecție solidă și decuplare termică
- 2 schimbătoare de căldură: pentru încălzire și apă caldă menajeră
- supapă termostatică de bypass
- pompă de circulație pentru căldură secundară cu control al temperaturii
- distanțier pentru contor termic de 110 mm x 3/4"
- distanțier pentru contor de apă de 110 mm x 3/4"
- robinet de umplere și golire
- sită pentru apă rece de 0,5 mm
- sită pentru conductă de alimentare pentru încălzire primară de 0,5 mm
- posibilitate de conectare (marcată) a unei urechi de împământare electrică
- presiune max. de funcționare încălzire: PN10
- presiune max. de funcționare instalație sanitară: PN10
- temperatură max. de funcționare: 85 °C
- presiune min. instalație sanitară primară: 2 bari
- presiune diferențială max. încălzire primară: 2,5 bari
- material fitinguri instalație sanitară: CW617N
- material fitinguri încălzire: CW617N, CW614N
- țevi: oțel inoxidabil 1.4401
- inclusiv capac pentru dulap, vopsit în câmp electrostatic cu pulbere albă (RAL 9016)

Application

- Generare instantanee descentralizată de apă caldă menajeră
- Sisteme de încălzire prin pardoseală
- Sisteme de încălzire cu radiator

Desene de produs

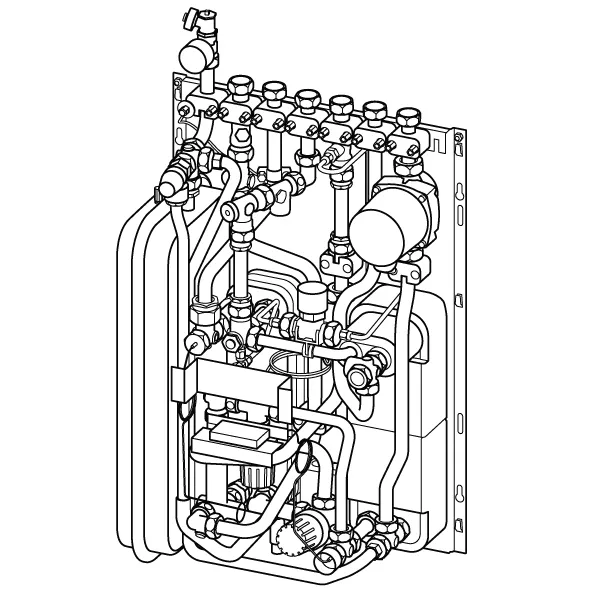

1095637_LAB
1095637
157 B

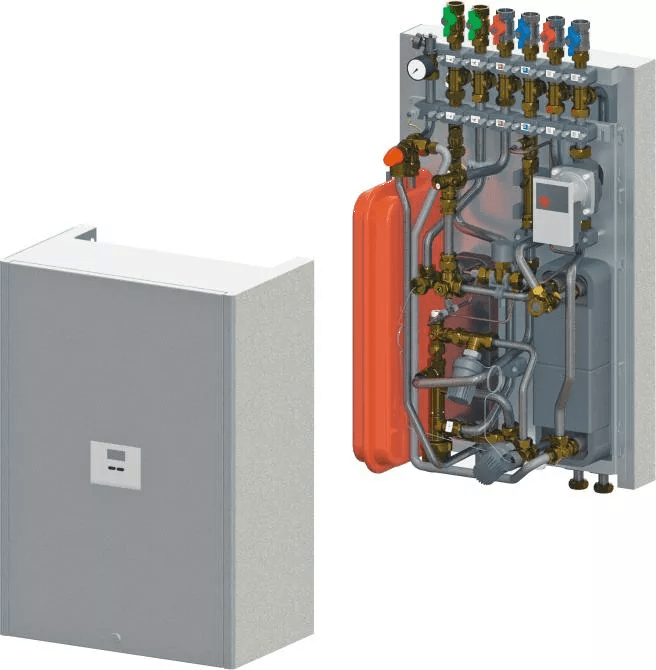

1095636_REN
1095636
158 B
1095636_REN
1095636
40 B

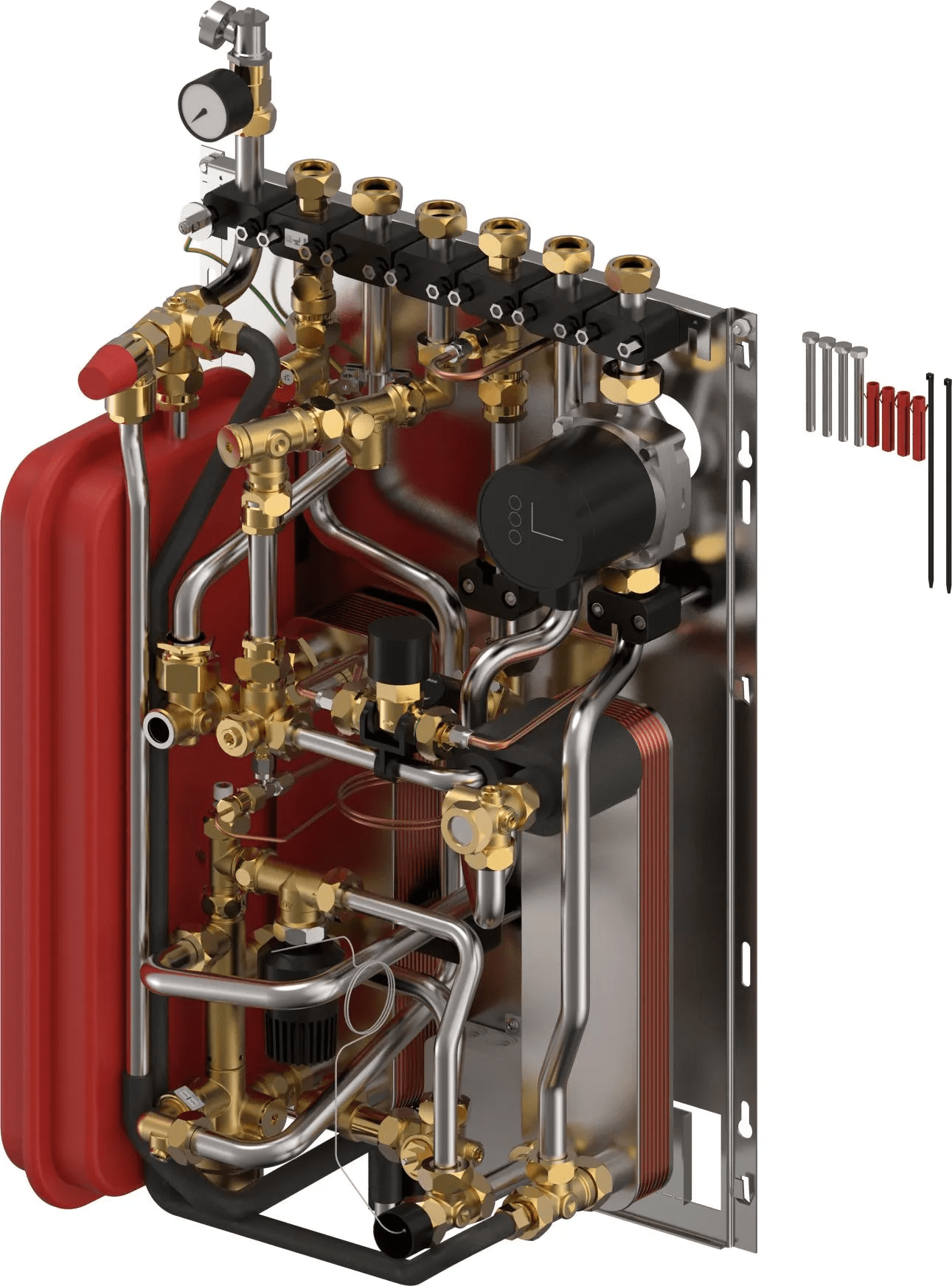

1095637_REN
