2D Customer Drawings
683 B0000090263
Tuotetiedot
Tekniset tiedot
| LVI nro | 2470051 |
|---|---|
| Mittayksikkö | kpl |

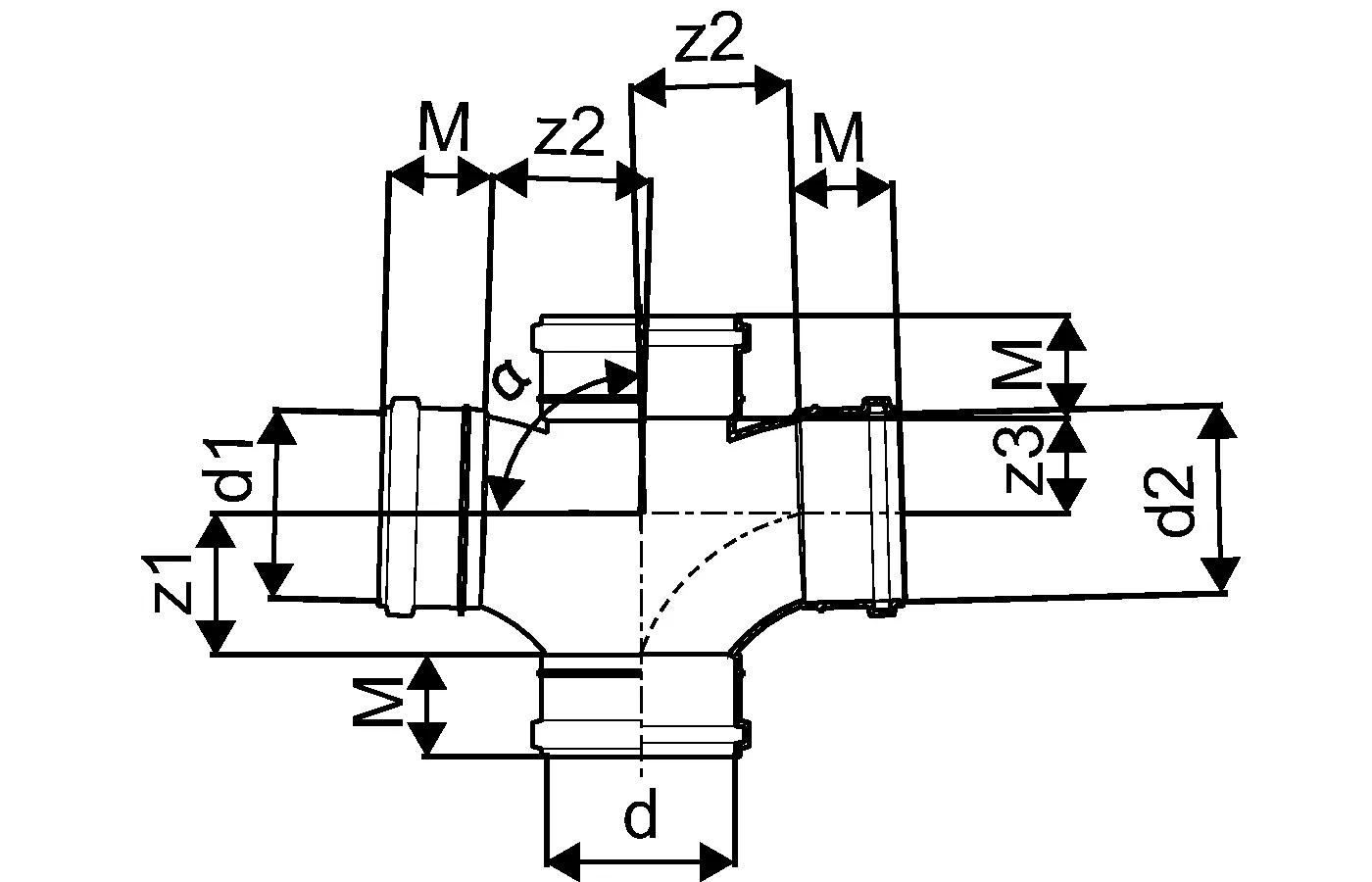

| Z-mitta ALPHA | 89 ° |
| Z-mitta d | 110 mm |
| Z-mitta d1 | 110 mm |
| Z-mitta d2 | 110 mm |
| Z-mitta M | 59 mm |
| z1 | 84 mm |
| z2 | 94 mm |
| z3 | 57 mm |
| Paino | 0,52 kg |
| Leveys | 128 mm |
| Korkeus | 259 mm |
Dokumentit
Tuotteen tekniset dokumentit
Hyväksynnät
Hyväksynnät
1 KB0000087401
