2D Customer Drawings
696 B0000090249

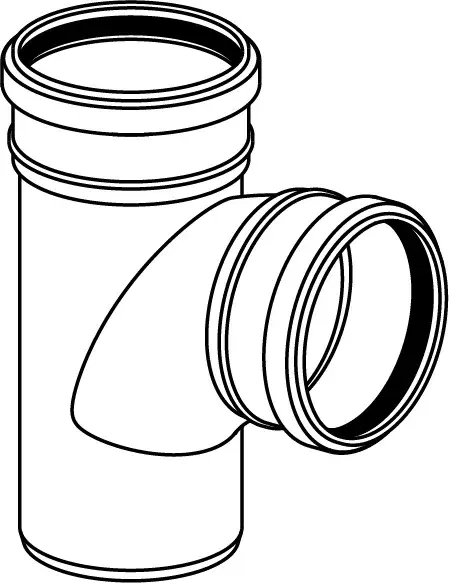

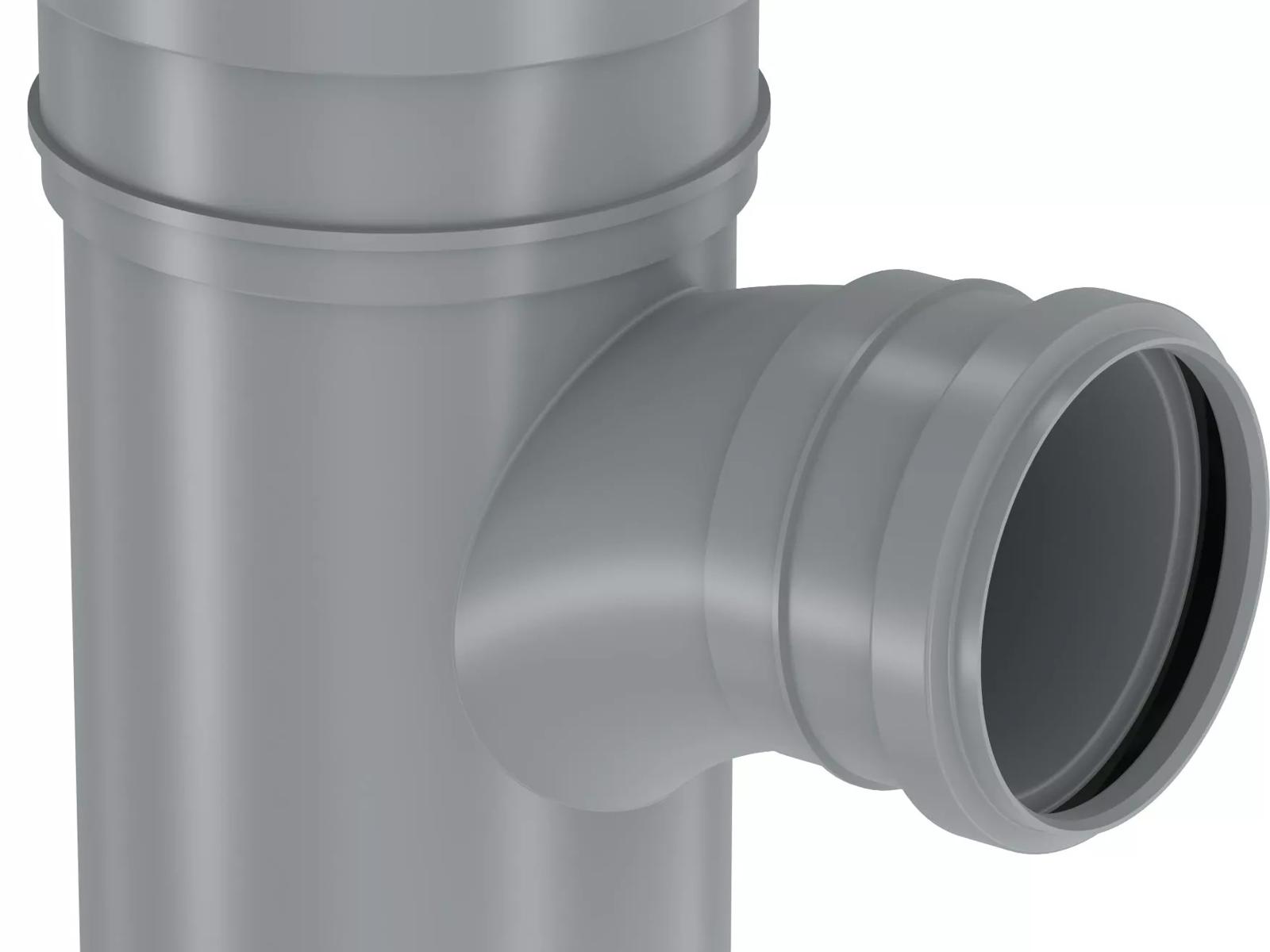

KIINTEISTÖVIEMÄRÖINTI HAARAYHDE 110/75X88,5 HARMAA PYÖRISTETTY
Tuotetiedot
Tekniset tiedot
| LVI nro | 2450306 |
|---|---|
| Mittayksikkö | kpl |
| Pituus (l1) | 64 mm |
| Z-mitta ALPHA | 89 ° |
| Z-mitta d | 110 mm |
| Z-mitta d1 | 75 mm |
| Z-mitta M | 59 mm |
| Z-mitta M1 | 52 mm |
| z2 | 93 mm |
| z3 | 40 mm |
| Korkeus | 230 |
| Pituus | 210 |
| Paino | 0,311 |
| Leveys | 128 |
Dokumentit
Tuotteen tekniset dokumentit
Hyväksynnät
Hyväksynnät
1 KB0000087401
