Los actuadores térmicos de cuatro cables se instalan directamente en colectores de calefacción de EP y acero inoxidable con válvulas TruFLOW Classic y TruFLOW Jr. Los actuadores brindan control de flujo de circuito individual en colectores multizona y cuentan con un interruptor final para la activación de un relé (bomba), una planta de calefacción u otros dispositivos auxiliares. Todos los anillos adaptadores para montar en los colectores de Uponor están incluidos en el paquete. Nota: Consulte la tabla de compatibilidad de actuadores a colectores en la página 96.
Updated November 2024: Updated wiring diagrams on back to reflect change in actuator wire colors; updated maximum storage temperature to 140°F (60°C); updated maximum inrush current to 200 mA for maximum two minutes
Los relés para bombas de zona única controlan el funcionamiento de un solo circulador o bomba a partir de una señal de 24 voltios. El relé incluye terminales secundarios de baja tensión para el funcionamiento de la caldera.Los relés multibomba de tres zonas controlan el funcionamiento de hasta tres bombas o circuladores a partir de señales dedicadas de 24 voltios. El relé incluye terminales secundarios de baja tensión para el funcionamiento de la caldera y las opciones de prioridad de ACS.

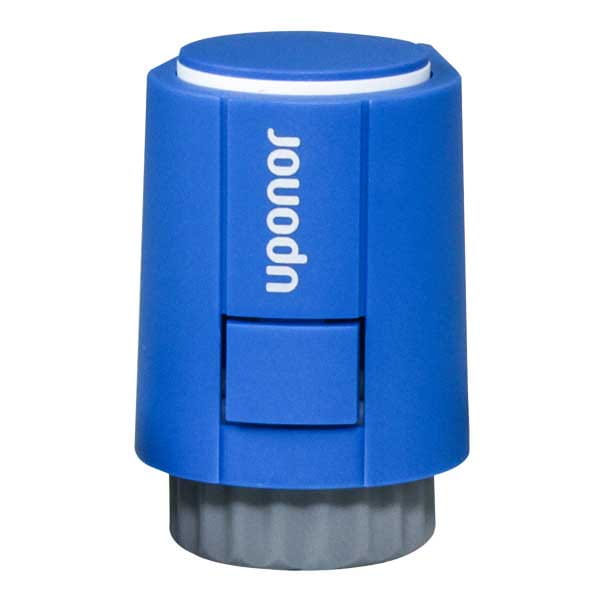

Los actuadores térmicos de apertura lenta y dos cables se montan directamente en colectores de calefacción de acero inoxidable para proporcionar un control de flujo de circuito individual en un colector multizona (un colector que abastece a más de una zona). Nota: Consulte la tabla de compatibilidad de actuadores a colectores en la página 96.
El transformador de 50 VA (24 VCA) cuenta con un soporte de pie o cubo para una caja eléctrica de 2" x 2" o 4" x 4" con un knockout de 3/4".
Los termostatos con dial inalámbricos brindan total libertad de colocación del dispositivo para garantizar el mejor control de un sistema de calefacción radiante. El termostato puede enviar una solicitud de calefacción desde hasta 98 pies de distancia hacia una unidad base inalámbrica (a través de una construcción normal). El termostato incluye un anillo azul alrededor del dial que se ilumina cuando se alcanza la temperatura establecida. Un LED naranja indica que hay una demanda de calefacción activa o que existe un estado de batería baja. El rango de temperatura del punto de ajuste se puede establecer entre 41 °F y 96 °F, mientras que la temperatura predeterminada es de 68 °F. El termostato utiliza dos baterías AAA estándares (incluidas). Nota: No es compatible con los productos anteriores de los sistemas de zonificación para control de climatización A360.
