Uponor AquaPort™
Mejorar el suministro de agua caliente sanitaria para edificios modernos y energéticamente eficientes
Move: haga que sus edificios avancen con Uponor AquaPort™
Mejorar los edificios mediante soluciones inteligentes y sostenibles
- Sostenibilidad: Optimiza los tiempos de suministro de agua caliente y minimiza el desperdicio de agua para que cada gota de agua cuente.
- Eficiencia energética: Reduce la cantidad de líneas de ACS y de recirculación de ACS, eliminando las pérdidas en el modo espera y maximizando la eficiencia de la caldera para reducir los costos de energía del sistema hasta en un 35 %.
- La mejor higiene de su categoría: Elimina más del 50 % del volumen total de ACS a la vez que permite una mayor rotación del agua y una disminución de la superficie total del sistema de tuberías de agua sanitaria
- Facilidad de mantenimiento: Tiene un código QR que permite acceder rápidamente a la asistencia técnica, así como un registro de instalación y mantenimiento
- Eficiencia de la instalación: Ayuda a cumplir con los cronogramas de producción y presupuestos ajustados gracias a un diseño sencillo y repetible que reduce las tuberías dentro de la unidad y elimina las conexiones de gas y eléctricas
Instalación de Uponor AquaPort
Consulte el Manual de instalación y funcionamiento de Uponor AquaPort para obtener sencillas indicaciones paso a paso sobre cómo poner en marcha el sistema de forma rápida y precisa.
Obtener más información
Preguntas frecuentes
General
Filtra preguntas frecuentes:
Uponor AquaPort es una estación de transferencia de calor (ETC) prefabricada y autónoma, conocida también como unidad de interfaz de calor (UIC). Utiliza el suministro de calefacción hidrónica de un edificio para generar agua caliente sanitaria (ACS) a demanda a través de un intercambiador de calor de doble pared de acero inoxidable. La ETC se ubica al lado o muy cerca de uno o más artefactos en cualquier edificio con grupos de cargas de ACS inferiores a 5,25 galones estadounidenses por minuto (gpm).
| XP0300100 | XP0525180 | |
|---|---|---|
| Capacidad | 100 000 BTU/hr (29,3 kW) | 180 000 Btu/hr (52,7 kW) |
| Presión máxima | 125 psi (8,6 bar) | |
| Temperatura máxima | 180 °F (82 °C) | |
| Intervalo de temperaturas de ACS | 95 °F-158 °F (35 °C-70 °C) | |
| Ancho | 14,5" (368 mm) | |
| Altura | 25,6" (650 mm) | |
| Profundidad | 5,4" (137 mm) | |
| Peso | 47 lbs. (21,3 kg) | 57 lbs. (25,9 kg) |
| Conexiones | 4 x ¾" FNPT | |
Ahorra energía |
|
Ahorra agua |
|
Reduce el riesgo |
|
Mitiga problemas de calidad del agua |
|
Apoya los esfuerzos de descarbonización |
|
Al decidir si se debe usar una solución centralizada o descentralizada para el suministro de agua caliente de un edificio, hay varios factores que juegan un papel decisivo, como los costos de inversión inicial, el esfuerzo de instalación, la longitud de las tuberías, la comodidad, la energía, la higiene y el consumo de agua.
El sistema también debe suministrar agua caliente para aplicaciones individuales a las temperaturas adecuadas y en cantidad suficiente, idealmente incluso durante un periodo de tiempo ilimitado y, aun así, seguir siendo económico.
Combinar el suministro de ACS con un sistema de calefacción centralizado sigue siendo muy común en lugares de climas más fríos de muchas partes del mundo. El agua se calienta en un depósito central y luego se transporta a los distintos puntos de uso a través de un sistema de tuberías adicional.
Debido a requisitos higiénicos, el agua se debe precalentar a 140 °F (60 °C) cuando circula por tuberías largas. A continuación, la temperatura se reduce mezclándola con agua fría en el grifo. Esto puede tener sentido en edificios antiguos que tienen una gran demanda de calefacción, pero en las reformas y en los edificios nuevos, que usan un intervalo de temperaturas más bajo, el suministro, almacenamiento y transporte de agua caliente a 140 °F (60 °C) supone grandes pérdidas de energía.
La economía energética divide las pérdidas de energía en la preparación centralizada de agua caliente en: pérdidas de circulación, distribución, puesta en marcha y almacenamiento. En una vivienda unifamiliar, estas pérdidas suman al menos el 40% de las necesidades energéticas totales. A eso se suman los mayores costos de inversión en comparación con la solución descentralizada.
Moderno y económico: Suministro descentralizado de ACS
Tuberías de agua cortas:
- Cantidad correcta de agua suministrada
- Temperatura correcta del agua sin necesidad de mezclar agua a muy alta temperatura con agua fría para atemperarla para usar las temperaturas del agua según el código
- Proporcionar eficiencia energética en función de la demanda
- Delimitar el suministro de agua con respecto a la demanda
En los sistemas descentralizados norteamericanos, el suministro de agua caliente está separado del sistema de calefacción. Los calentadores eléctricos de agua instantáneos cumplen los requisitos específicos de cada aplicación, si se instalan directamente en los distintos puntos de uso. El agua caliente está disponible sin demora. Solo se calienta la cantidad de agua necesaria. No se necesitan largos sistemas de tuberías adicionales.
Tampoco se necesitan bombas de circulación ni tanques de agua caliente, lo que significa ahorros en los costos de instalación y funcionamiento. Las unidades pequeñas permiten una instalación "oculta" en rincones de la pared o detrás de paneles. El sistema de calefacción central se puede ajustar de forma precisa a las necesidades del edificio y desactivarse por completo durante el verano.
Se eliminan las pérdidas por circulación y almacenamiento, ya que el agua no se debe precalentar ni tampoco se almacena en grandes cantidades. Las pérdidas por distribución, puesta en marcha y las pérdidas del sistema solo ascienden al 3% de las necesidades de energía. El suministro descentralizado de agua caliente con calentadores eléctricos instantáneos es un sistema de ahorro energético muy eficaz.
Sin embargo, la alimentación eléctrica tiene sus limitaciones en las aplicaciones de modernización o en espacios con limitaciones de red, como las regiones sin suministro. El punto intermedio, como se descubrió en Europa durante las últimas tres décadas, es un sistema centralizado de calefacción usando agua. Los suministros de frío y calor gestionan el sistema para calefaccionar y refrigerar. El suministro de calefacción utilizando un AquaPort aprovecha la energía del sistema de calefacción de espacios para calentar el agua ACS según la demanda y en el punto de uso.
De este modo, se mantiene un sistema de calefacción de espacios muy controlado y se usa la carga adicional de calefacción para generar ACS a la temperatura necesaria, según la demanda. De este modo se reducen los problemas que plantean las largas tuberías de ACS, se consigue la eficiencia energética de un edificio con calefacción/refrigeración hidrónicas y se elimina la necesidad de generar, almacenar y mover el agua a 140 °F (60 °C) necesaria para los sistemas de ACS.
Esta estrategia elimina la tubería de ACS centralizada y de recirculación, lo que conlleva beneficios en lo que se refiere a la calidad del agua y a la eficiencia energética de los sistemas.
El sistema AquaPort necesita una fuente de calefacción hidrónica de circuito cerrado para generar ACS. Esto podría ser una planta en el lugar o estar conectado a un sistema distrital. Para obtener la máxima eficiencia energética del sistema, los edificios de alta densidad como torres de hospitales, edificios de viviendas asistidas, viviendas multifamiliares y edificios de hostelería, equipados con accesorios de bajo caudal, son ideales.
Componentes y propiedades de los materiales
Filtra preguntas frecuentes:
El intercambiador de calor es de pared doble con placas de acero inoxidable y una costura de cobre soldado con orificios de ventilación atmosférica.
El agua caliente se genera a través de un intercambiador de calor de doble pared y placas soldadas con orificios de ventilación atmosférica (para evitar la contaminación cruzada) con el fin de transferir el calor del sistema hidrónico al sistema doméstico. Está diseñado específicamente para aplicaciones que requieren una alta eficiencia térmica, fugas mínimas, detección de fugas mejorada y larga vida útil.
El intercambiador de calor tiene una aproximación de 10 grados Fahrenheit (5 grados Celsius). Por lo tanto, si usted necesita 120 °F (49 °C) de ACS, necesita 130 °F (54 °C) de suministro. Esta eficiencia permite que el sistema funcione con bajas temperaturas de suministro, lo que elimina el desperdicio.
La unidad de 20 placas y 3,0 gpm tiene 0,16 galones en el intercambiador de calor. La unidad de 40 placas y 5,25 gpm tiene 0,32 galones (usando cifras conservadoras). Estos volúmenes mínimos aseguran que el intercambiador de calor pueda generar ACS rápidamente en unos pocos segundos (aproximadamente 2.5+ segundos) desde la señal de demanda de la válvula de control proporcional. A diferencia de los calentadores de agua sin tanque, el sistema AquaPort no tiene un efecto de "sándwich" de agua fría.
Tenga en cuenta que el efecto "sándwich" de agua fría es otro factor que debe considerarse al pensar en la instalación de un calentador de agua sin tanque. El efecto "sándwich" de agua fría es una condición en la que el agua fría se introduce en las tuberías de agua caliente de una instalación mientras se está calentando el intercambiador de calor del calentador de agua sin tanque. Debido a esta demora en el suministro de agua caliente por parte del calentador de agua sin tanque, puede suceder que se introduzca agua fría durante 10 a 30 segundos en las tuberías de agua caliente mientras el intercambiador de calor se calienta.
Cuando esto sucede, es posible que los equipos y dispositivos con baja demanda de agua caliente, como lavavajillas y grifos de baja demanda de agua, no reciban la cantidad de agua caliente que necesitan para funcionar correctamente. Es posible que las instalaciones con lavavajillas o grifos de baja demanda de agua caliente deban instalar sistemas de recirculación de agua caliente, calentadores auxiliares y/o calentadores de agua en el lugar de uso para garantizar un suministro constante de agua caliente para todos los aparatos y equipos.
La señal de arranque es la apertura del grifo de agua caliente. La presión del agua fría empuja el regulador de VCP hacia la izquierda en el diafragma de rodillo para iniciar el suministro de agua caliente. En respuesta a las necesidades de agua caliente, se abre el paso al intercambiador de calor para el sistema de calefacción. Solo se calienta la cantidad de agua necesaria en el grifo, y se eliminan así los tanques de almacenamiento.
El intercambiador de calor Uponor AquaPort contiene entre 0,16 y 0,32 galones de agua, y en él hay una válvula de derivación que siempre hace circular una pequeña cantidad de agua caliente para mantener la unidad cargada. La unidad funciona por diferencia de presión, por lo que una vez que se produce una demanda de agua desde un dispositivo y se descarguen el intercambiador de calor y el agua de las tuberías, se dispone de agua caliente para calentar al instante.
El AquaPort tiene orificios de ventilación atmosférica en la válvula de control proporcional y en el intercambiador de calor de doble pared ventilado que se pueden ser controlar visualmente para detectar posibles fugas.
La fuga aparecerá por los orificios de ventilación atmosférica del intercambiador de calor y de la válvula VCP.
AquaPort tiene un controlador de punto de consigna de ACS, que es un dispositivo limitador de temperatura que le permite ajustar la temperatura de ACS al punto de consigna deseado. Se activará en la posición cerrada para proteger al usuario contra quemaduras. Sin embargo, actualmente no está catalogado según la norma ASSE 1070 como dispositivo antiquemaduras. Si su autoridad competente (AHJ) exige la norma ASSE 1070, puede considerar instalar una válvula antiquemaduras adicional aguas abajo del AquaPort.
No, el sistema mecánico se dimensionará según la diversidad del sistema con depósitos intermedios para gestionar los picos en el perfil de carga de ACS. Por lo tanto, la prioridad de ACS no suele ser necesaria.
No, no hay interruptores de caudal en o dentro del AquaPort.
El valor de consigna de la temperatura determina los gpm a través de la válvula de bypass.
El caudal mínimo es de 0,1 U.S. gpm.
Sí, puede instalar reguladores de circuito hidrónico antes o después del AquaPort, estos se usan normalmente en el lado de calefacción hidrónica.
Si tiene agua dura, es menos probable que sufra un impacto si está usando un AquaPort con intercambiador de calor que si usa un calentador de agua a gas. Debido a las bajas temperaturas que alimentan a los intercambiadores de calor, las incrustaciones no son un problema, ya que se forman con altas temperaturas y agua estancada. En un calentador de agua de gas típico, las temperaturas suelen superar los 2000 °F (1093 °C) y las altas temperaturas en un intercambiador de calor son las que provocan la formación de incrustaciones y aprovechan los perfiles de baja temperatura para ayudar a reducir el mantenimiento. Las temperaturas del agua en un sistema AquaPort van de 130 °F (54 °C) a 160 °F (71 °C). Este perfil de temperatura no es propicio para la formación de incrustaciones y el termosifón reduce la duración de estas temperaturas. No es necesario descalcificar el intercambiador de calor.
En el caso de la calefacción hidrónica, puede ser necesario acondicionar el agua de suministro para cumplir con las necesidades del sistema de calefacción. Esto debería alcanzar para cumplir las necesidades de los intercambiadores de calor AquaPort. Además, el riesgo de aumento de incrustaciones se ve mitigado por la naturaleza de punto de uso y a demanda del dispositivo.
El intercambiador de calor de placas soldadas incorpora placas de acero inoxidable en relieve y los intercambiadores de calor de las unidades de interfaz de calor tienen placas de acero inoxidable soldadas con cobre. Antes de usar este producto, el ingeniero de servicios de construcción o el contratista encargado de la instalación deben tener en cuenta la protección contra la corrosión y la formación de incrustaciones de acuerdo con las normativas locales, estatales y nacionales, además de considerar el análisis actual del agua potable.
Para más información, consulte el Manual de Instalación y de funcionamiento de Uponor AquaPort.
Consulte la siguiente tabla para conocer los valores operativos aceptables de calidad del agua. Tenga en cuenta que esta tabla también se encuentra en el Manual de Instalación y de funcionamiento de Uponor AquaPort.
| Valores operativos de calidad de agua aceptables | |||
|---|---|---|---|
| Ingrediente | Valor | Unidad | Tiempo límite de exposición |
| Alcalinidad de bicarbonatos (HCO3) | 70-300 | mg/l o ppm | - |
| Sulfato (SO42-) | < 70 | mg/l o ppm | - |
| Bicarbonato (HCO3-)/sulfato (SO42-) | > 1 | mg/l o ppm | - |
| Conductividad eléctrica | 10-500 | μS/cm | - |
| pH | 7,5 - 9,0 | mg/l o ppm | - |
| Amonio (NH4+) | < 2 | mg/l o ppm | < 24 h |
| Cloruros (Cl-) | < 100 | mg/l o ppm | - |
| Cloro libre (Cl2) | < 1 | mg/l o ppm | Dentro de las 5 hs. |
| Sulfuro de hidrógeno (H2S) | < 0,05 | mg/l o ppm | - |
| Dióxido de carbono libre (agresivo) (CO2) | < 5 | mg/l o ppm | - |
| Grado de dureza general (°dH) | 4,0-8,5 | °dH | - |
| 1°dH = 21,8 mg/l HCO3 (carbonato de hidrógeno) | 87,2-185,3 | mg/l | - |
| Nitrato (NO3-) | < 100 | mg/l o ppm | - |
| Hierro (Fe) | < 0,2 | mg/l o ppm | - |
| Aluminio (Al) | < 0,2 | mg/l o ppm | - |
| Manganeso (Mn) | < 0,1 | mg/l o ppm | - |
No, los modelos actuales no tienen submedidores incorporados. Sin embargo, se puede adquirir un submedidor por separado y colocarlo fuera de la unidad. En muchos casos, solo necesitará un submedidor frente a los dos que suelen ser necesario en una aplicación de ACS centralizada. Esto también garantiza que el AquaPort pueda ubicarse cerca de la carga doméstica y no dependa de la ubicación del conducto ascendente o de la unidad terminal.
Solo se puede acceder al armario desde la parte frontal a través de la tapa del armario.
Disponibilidad de productos y costos
Filtra preguntas frecuentes:
En el mercado norteamericano Uponor es el primero en presentar esta tecnología de válvula de control proporcional. Los AquaPorts se envían desde Minnesota. Póngase en contacto con el equipo del proyecto AquaPort para obtener más información.
Compra-venta a través de la red de representantes.
Si se compara con un sistema de ACS centralizado y con un sistema mecánico FCU de 4 tuberías, el sistema AquaPort se considera neutro en cuanto al costo total del proyecto. Si se hace un análisis más detallado, podría incluso resultar menos costoso teniendo en cuenta todo el ahorro en tuberías, aislamiento, soportes colgantes, gas, electricidad, ventilación, mitigación de riesgos con temperaturas del agua más bajas, prevención del crecimiento de legionella y un sistema de fuente de calor única, además de la eficiencia energética acumulativa. Con un sistema AquaPort, es necesario tener en cuenta que la sala de máquinas debe disponer de fuentes de calor paralelas, así como de un depósito intermedio que ayude a mitigar las oscilaciones de temperatura y los retrasos.
Normativa
Filtra preguntas frecuentes:
El AquaPort se envía desde Silay City en Alemania, que es parte del libre comercio con los Estados Unidos. Sin embargo, el producto en sí no puede considerarse como un producto estadounidense, que es el requisito para las agencias federales según la ley. De cualquier modo, dado que no hay un equivalente que se fabrique en Estados Unidos, puede instalarse en proyectos federales.
Uponor AquaPort tiene una garantía de 10 años para las piezas fijas y de 2 años para las piezas móviles. En comparación, la mayoría de los calentadores de agua instantáneos tienen una garantía de 5 años. El intercambiador de calor, en particular, tiene una garantía de 10 años y no necesita mantenimiento mecánico. Para más detalles, consulte la siguiente tabla, que se encuentra en los Manuales de instalación y funcionamiento de Uponor AquaPort.
| Categoría de producto | Productos implicados | Términos de la garantía |
|---|---|---|
| Piezas fijas | Intercambiador de calor, tuberías y conexiones de accesorios de compresión | 10 años |
| Piezas móviles | Ventilaciones de aire, regulador de ACS, válvula de control proporcional, regulador de flujo hidrónico, válvula de derivación de temperatura, válvulas de aislamiento y drenaje de purga | 2 años |
No.
Especificación
Aquí está el enlace a la Sección de especificación de AquaPort 22 35 00.
Códigos, normas y listados
Filtra preguntas frecuentes:
AquaPort cumple con todos los requisitos de los códigos. Debido a que utiliza nueva tecnología para Norteamérica al usar la válvula de control proporcional (PCV), certificamos la PCV según ASSE LEC 2010. Este Listado de criterios de evaluación (LEC) está en proceso de convertirse en un estándar antes de 2025. Una vez que sea un estándar, puede ser adoptado por los códigos de plomería. Sin embargo, dado que ASSE LEC 2010 no es una norma incluida en los códigos actuales, será importante seguir los requisitos y aprobaciones locales para implementar esta nueva tecnología.
No, actualmente el AquaPort no está clasificado como ignífugo. Sin embargo, al igual que muchos armarios y cajas, en el lugar de trabajo se puede montar la construcción ignífuga.
Consulte la documentación de Uponor AquaPort para conocer todos los códigos, normas y listados. Tenga en cuenta que ORD 784 para Canadá ofrece listados para las válvulas PM.
| Normas |
| IAPMO PS 92; NSF/ANSI 372; CAN/CSA F379.1; IAPMO/ANSI Z1157 |
| Códigos |
| IRC; IPC; IMC; UPC; UMC; CPC; CMC; NPC |
| Listados |
| ICC-ES PMG-1543 |
El ICC Evaluation Service (ICC-ES PMG) es un programa de certificación de productos acreditado por ANSI para Norteamérica, que certifica los productos de plomería, mecánicos y de gas combustible para garantizar que cumplan con los requisitos de los códigos y las normas internacionales, uniformes y canadienses. ICC-ES ha revisado todos los datos de prueba de AquaPort, tanto de componentes individuales como de la unidad completa, y ha determinado que cumple con los códigos y estándares enumerados en PMG-1543.
LEC 2010 es el Listado de criterios de evaluación para dispositivos de control de caudal proporcional, con protección contra la contaminación cruzada a través de agua hidrónica, para su uso en instalaciones de agua potable. Es un Documento reconocido por otros (ORD) que establece las reglas iniciales para productos únicos en el mercado. Un LEC es una oportunidad para que los nuevos dispositivos se establezcan en el mercado cuando se combinan con una certificación de terceros. LEC 2010 está actualmente en proceso de convertirse en un estándar ASSE y se presentará para el ciclo de códigos de 2027.
Diseño
Filtra preguntas frecuentes:
Estos sistemas llevan instalándose en Europa desde principios de los años noventa. Se calcula que en Europa se instalan más de 30 000 unidades al año. Es muy probable que al visitar Europa haya usado agua conectada a través de una unidad de interfaz de calor (UIC).
La presión máxima de trabajo en el lado del agua potable y en el lado hidrónico es de 125 psi/8,6 bar. Para conocer las presiones de trabajo mínimas de la unidad, consulte las páginas 2-3 de la documentación de AquaPort.
El AquaPort se instala al ras en una pared estándar de plomería de 6". Para mejorar el tiempo de producción de ACS, coloque el AquaPort lo más cerca posible de los accesorios. Las ubicaciones más comunes incluyen cavidades de pared en trasteros, armarios, espacios de lavandería, despensas o en las paredes de los baños detrás de las puertas.
Hay dos unidades:
100 000 btu/hr = 3 gpm
180 000 btu/h = 5,25 gpm
La unidad de 3 gpm logra 3 gpm con un aumento de temperatura de 70 °F continuamente, y la unidad de 5,25 gpm opera de manera similar con un aumento de temperatura de 70 °F. A medida que el flujo aumenta por encima de ese valor, el aumento de temperatura disminuye. Esto es diferente a un sistema de tanque que puede satisfacer a todos los aparatos, pero que no puede hacerlo de manera continua y necesita recuperación.
No, 20 gpm de EE. UU. es más que el flujo permitido para las dos ofertas actuales de AquaPort disponibles.
Con un límite máximo de diseño fijado en el circuito de calefacción, las demandas de caudal doméstico que superen las características de rendimiento del AquaPort provocarán una degradación de la temperatura suministrada a los aparatos. La flexibilidad en la temperatura del circuito de calefacción proporciona flexibilidad en el lado de carga del AquaPort. En caso de que se produzca un error de diseño o un aumento imprevisto de la carga de los accesorios, como medida correctiva se podría aplicar un aumento en la temperatura del circuito de calefacción, siempre que el sistema de calefacción disponga de esta capacidad.
Las condiciones de diseño se establecen de acuerdo con la capacidad de una sola unidad para una carga de aparato específica. Si necesita una mayor elevación o un mayor caudal, póngase en contacto con Servicio de construcción de Uponor llamando al 888.594.7726.
Con una temperatura de 70 °F, las habitaciones que necesitan menos de 3 gpm o menos de 5,25 gpm son las candidatas ideales.
No hay ninguna consecuencia para el AquaPort en espacios desocupados.
Aquaport es su fuente de calor. Usted puede dimensionar esta fuente de calor del mismo modo en que lo haría con cualquier otra fuente de calor. Al hacer la selección, asegúrese de que la demanda de su grifo no sobrepase el suministro de AquaPort. Póngase en contacto con Servicio de diseño de Uponor al teléfono 888.594.7726 para obtener asistencia.
El agua caliente sanitaria llega a los grifos en pocos segundos (aproximadamente +/-2,5 segundos). Esto es posible gracias al microflujo constante de fluido calefactor a través del intercambiador de calor y al bajo volumen de agua sanitaria dentro del intercambiador de calor. La unidad de 20 placas y 3 gpm tiene 0,16 galones en el intercambiador de calor, y la unidad de 40 placas y 5,25 gpm tiene 0,32 galones (usando cifras conservadoras). Hay una válvula de derivación que siempre hace circular una pequeña cantidad de agua caliente para mantener la unidad cargada. La unidad funciona por diferencia de presión, por lo que una vez que se produce una demanda de agua desde un dispositivo y se descarguen el intercambiador de calor y el agua de las tuberías, se dispone de agua caliente para calentar al instante. Uponor diseña todos los sistemas para tener menos de 0,8 galones aguas abajo del dispositivo para garantizar un rendimiento adecuado en el suministro de agua caliente y la eficiencia del agua.
El intercambiador de calor tiene una aproximación de 10 grados Fahrenheit (5 grados Celsius). Por lo tanto, si usted necesita 120 °F (49 °C) de ACS, necesita 130 °F (54 °C) de suministro. Esta eficiencia permite que el sistema funcione con bajas temperaturas de suministro, lo que elimina el desperdicio.
El suministro de calefacción debe ser 10 grados Fahrenheit (5 grados Celsius) mayor que el suministro de ACS deseado. De este modo, una temperatura del ACS de 120°F (49°C) necesita un suministro de agua caliente de 130°F (54°C) a la unidad. Con la electrificación, vale la pena señalar que generalmente las bombas de calor alcanzan un máximo de 130 °F (54 °C), aunque las tecnologías están cambiando rápidamente. A 130 °F (54 °C), los COP son más bajos de lo deseado, por lo que esta es una oportunidad para hablar de la temperatura de 115 °F (46 °C) del ACS, que es adecuada para la mayoría de los ocupantes. Como referencia, las simulaciones de modelos energéticos usarán una temperatura de 105 °F (41 °C) para las duchas.
Un suministro hidrónico de 130 °F (54 °C) generará 120 °F (49 °C) de ACS. Si es menor, la temperatura del ACS se verá afectada si no hay algún tipo de refuerzo, que suele ser una caldera eléctrica en la sala mecánica que refuerce el depósito intermedio. Para sistemas a gas hay otras estrategias.
Dependiendo de las presiones de agua doméstica disponibles, puede ser necesario aumentar las presiones para lograr la caída de presión de diseño requerida a través de la válvula de control proporcional. Esta válvula es esencial para ofrecer un dispositivo 100% mecánico, que elimina cualquier necesidad de equipo eléctrico.
Unidad de 3 gpm = 100 000 btu/hr
Unidad de 5,25 gpm = 180 000 btu/hr
Desde el punto de vista del sistema, no se trata de una relación 1:1 entre AquaPort y la carga de la caldera. Tenemos en cuenta la simultaneidad, que supone que los dispositivos están encendidos en parte y no a plena capacidad. Esto es común en el diseño de plomería para dimensionar plantas de ACS en EE. UU. hoy en día, y las curvas que usamos están estandarizadas de Europa y modificadas para nuestros caudales de accesorios.
En este momento, Uponor recomienda un depósito intermedio en cada sistema mecánico hasta que se realicen más pruebas. Aunque los depósitos intermedios son una práctica estándar, actualmente Uponor está buscando oportunidades de investigación de campo para estudiar las consecuencias de usar el volumen en la red de distribución para el almacenamiento térmico.
El equipo de ingeniería trabajará con el Servicio de construcción de Uponor para establecer la carga de calefacción doméstica necesaria y combinarla con la carga de calefacción del espacio, así como para establecer los requisitos del depósito intermedio.
El sistema es independiente de la fuente de calor, siempre y cuando el sistema de fuente de calor pueda producir las temperaturas de agua requeridas.
La calefacción distrital es una fuente ideal para cualquier edificio conectado que use AquaPort. Las bajas temperaturas de retorno resultantes mejoran la media ponderada, lo que mejora la eficiencia del sistema. La calefacción distrital necesita temperaturas bajas del agua de retorno y del agua de suministro. Si el sistema distrital suministra 140 °F (60 °C), la temperatura del agua de retorno del AquaPort con una carga de 4 gpm es de 70 °F (21 °C). Es una excelente temperatura de retorno para un sistema de calefacción distrital. Los sistemas distritales son el caso de mayor uso de estos productos en Europa.
Los AquaPorts necesitan una fuente de calor hidrónica específica. No se puede utilizar un sistema VRF a menos que se disponga de calderas específicas para uso doméstico.
Independientemente de los tipos de sistemas, la responsabilidad energética ocurre en todos los sistemas domésticos independientes o sistemas híbridos integrados. Debido a las bajas temperaturas de retorno en verano, el rendimiento del sistema AquaPort realmente mejora la eficiencia de la planta de calefacción. Consulte la página 10 del Documento técnico de Uponor AquaPort. Este es un criterio clave en los sistemas de energía distrital, donde las temperaturas de retorno frías suelen formar parte de la legislación energética, especialmente en los países europeos. El mismo principio aplica a los edificios que tienen sus propias plantas de calefacción. Los gráficos corresponden a depósitos intermedios conectados a un sistema de energía urbana en Alemania.
Los sistemas de ACS suelen tener redundancia incorporada para permitir el mantenimiento del sistema sin una interrupción total.
No hay ningún problema de compatibilidad con un sistema hidrónico estándar. A continuación se indican todos los materiales para el AquaPort.
- Accesorios para agua corriente CW 724 R, C69300
- Accesorios hidrónicos CW 617 N, C37700
- Tipo de junta VDI 2200, DVGW, EG 1935/2004, FDA, GL, TA Air, VP 401, W270, WRAS
- Placas del intercambiador de calor de doble pared acero inoxidable ANSI 316, soldadura de cobre 99,9 %
- Tuberías de acero inoxidable 1.4101 / ANSI 316
- Válvulas de cierre CW 511 L, C27453
Por el momento, no hay que pagar por las solicitudes de AquaPort. Sin embargo, es posible que se apliquen tarifas de diseño en el futuro.
Póngase en contacto con Servicio de construcción de Uponor al teléfono 888.594.7726 para obtener los archivos Revit®.
Instalación y mantenimiento
Filtra preguntas frecuentes:
El AquaPort tiene cuatro roscas FNPT en la parte inferior de la unidad. Use los accesorios de transición NPT de ¾" (se venden por separado) para conectar cualquier material de tubería al AquaPort.

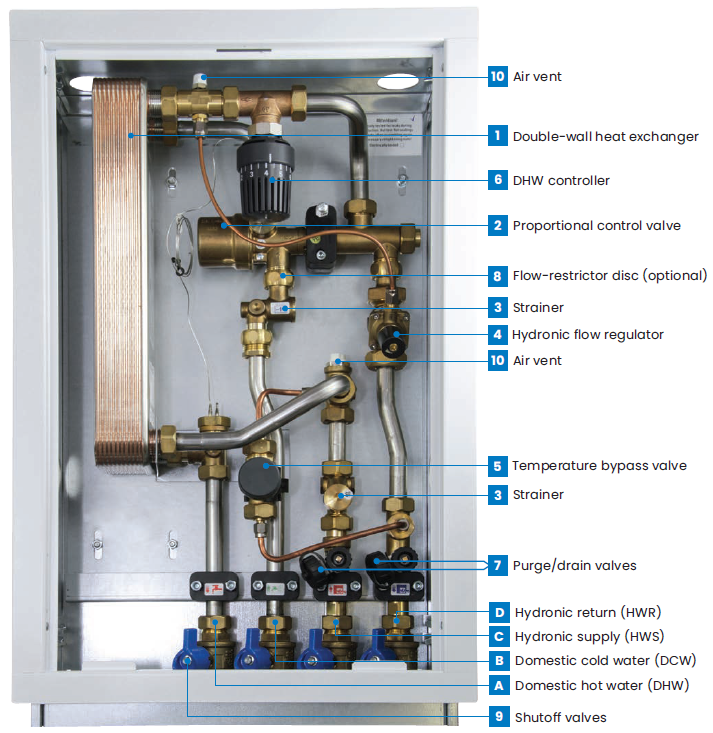

Consulte la tabla y la figura siguientes. Consulte el Capítulo 7 del Manual de instalación y funcionamiento de Uponor AquaPort para obtener información detallada sobre el programa de mantenimiento.
| Mantenimiento | Programa |
|---|---|
| Válvulas de cierre del ciclo (cerrada/abierta) Figura 3-1 9 |
Semestralmente |
| Limpie los filtros Figura 3-1 3 |
Anualmente |
| Inspeccionar la válvula de control proporcional para detectar fugas en los puertos de inspección Figura 3-1 2 |
Anualmente |
Como regla general, no es necesario descalcificar el intercambiador de calor. Además, las características del agua dura no afectan a la garantía del AquaPort.
Los AquaPorts son diferentes de los calentadores de agua instantáneos y de los sistemas de calentamiento en rack que necesitan procedimientos de descalcificación. El sarro se forma al exponer agua fría a altas temperaturas en ciclos durante períodos prolongados. El perfil de temperatura del agua de calefacción para los AquaPorts necesita un suministro de calefacción mínimo de 10 °F (5 °C) por encima de la temperatura doméstica objetivo. No es necesario que supere la temperatura del agua doméstica en más de 30 °F (15 °C). Los calentadores de agua a gas tienen intercambiadores de calor expuestos a más de 2000 °F (1093 °C). Esta temperatura industrial contribuye en gran medida a la formación de incrustaciones. Además, los AquaPorts usan un termosifón para extraer temperatura rápidamente del intercambiador de calor después de su uso, lo que reduce el tiempo de exposición, disminuye la formación de sarro y preserva el rendimiento térmico del intercambiador de calor.
El AquaPort necesita una pared de 6" de profundidad con 14,5" entre los montantes y al menos 24" de altura disponible.
El dispositivo cuenta con una tapa de bloqueo. Si se necesita seguridad adicional, hay numerosos proveedores de accesorios como cajas y puertas a prueba de manipulaciones.
