Cuando buscas aumentar el ahorro de un suelo radiante o mejorar el control del suelo radiante, el equilibrado hidráulico es la solución adecuada. Además, si se automatiza, se obtiene una forma óptima de programar el suelo radiante según tus necesidades. Igualmente, cabe la posibilidad de instalar termostatos inteligentes en suelo radiante, lo que incrementa aún más el ahorro.
Para que conozcas a fondo el suelo radiante mediante equilibrado hidráulico, desde Uponor te explicamos sus principales ventajas.
Equilibrado hidráulico
Optar por el equilibrado hidráulico del suelo radiante contribuye a mejorar el sistema de calefacción. Es una solución que está ganando importancia debido a los retos que supone climatizar una vivienda en un contexto como el actual, que está influenciado por el cambio climático. Así que, conviene que conozcas todo lo que te brinda.
Equilibrado hidráulico para calefacción por superficies radiantes
El equilibrado hidráulico tradicional mejora la eficiencia del sistema de calefacción. Su problema reside en que es relativamente costoso y que es inevitable que haya discrepancias entre la teoría y la práctica. Sin embargo, con el equilibrado automático, la calefacción radiante siempre estará compensada de manera hidráulica y se conseguirá la temperatura deseada en cada habitación. Esto resulta útil también para enfriar la casa en verano, ya que las condiciones marco son distintas.
Si lo que se quiere es aprovechar el potencial de ahorro de energía en los edificios, la regulación térmica es un factor fundamental. No solo el aislamiento de las superficies externas del edificio influye, y mucho, en las necesidades caloríficas y en la consiguiente eficiencia energética, también la instalación de calefacción juega un papel importante.
Además, desde la introducción de tasas a las emisiones de CO2 para los combustibles fósiles, la eficiencia energética repercute directamente en tu bolsillo como usuario del sistema. Y, a partir de 2021, ya estamos viendo cómo las viviendas calentadas con gas y gasóleo han aumentado su gasto de calefacción.
El anterior es un punto de partida crucial para las empresas de instalaciones sanitarias, calefacción y climatización a la hora de asesorar a sus clientes. No siempre es necesario o posible para los compradores sustituir al completo la calefacción existente por una nueva. Una correcta configuración de la instalación mediante un equilibrado hidráulico incrementa bastante la eficiencia energética y ayuda a reducir el gasto para los consumidores. Así, se resuelve la cuestión de cómo ahorrar con la calefacción por suelo radiante.
Etiquetas: Programar suelo radiante, Control suelo radiante, Ahorro suelo radiante, Termostato Inteligente en Suelo Radiante
El equilibrado hidráulico en la teoría
La hidráulica es la ciencia que estudia el comportamiento de los fluidos. Así, el equilibrado hidráulico mejora la manera en que el caudal de agua caliente se distribuye por la red de la calefacción. Esto se debe a que, en un sistema no regulado, el agua siempre elige el camino que brinda menor resistencia. La consecuencia de esto es que, en las habitaciones cercanas a la fuente de calor, la temperatura es bastante mayor que en las más alejadas.
El equilibrado hidráulico en suelo radiante compensa los desajustes y se encarga de que a cada circuito de calefacción le llegue el agua para la calefacción que precisa. Esto quiere decir que en ninguna habitación hará demasiado frío ni demasiado calor. Si de esta forma se logra que en cada estancia se alcance la temperatura deseada más fácil y con mayor rapidez, aumentará la eficiencia de la instalación y se desperdiciará menos energía.
Etiquetas: Programar suelo radiante, Control suelo radiante, Ahorro suelo radiante, Termostato Inteligente en Suelo Radiante
Ahorro de energía inteligente
Con la app Uponor Smatrix Pulse, como usuario tienes la posibilidad de, por ejemplo, acceder a la Uponor Cloud cuando no estés en casa y modificar los ajustes del sistema de control. De este modo, no hay problema para bajar la calefacción o la refrigeración si no tienes a nadie en el hogar. El sistema es compatible con el asistente por voz Alexa para controlarlo cómodamente en una vivienda.
La función de autoequilibrado hidráulico supervisa de manera constante la temperatura de cada habitación y se adapta a las variaciones que se produzcan.

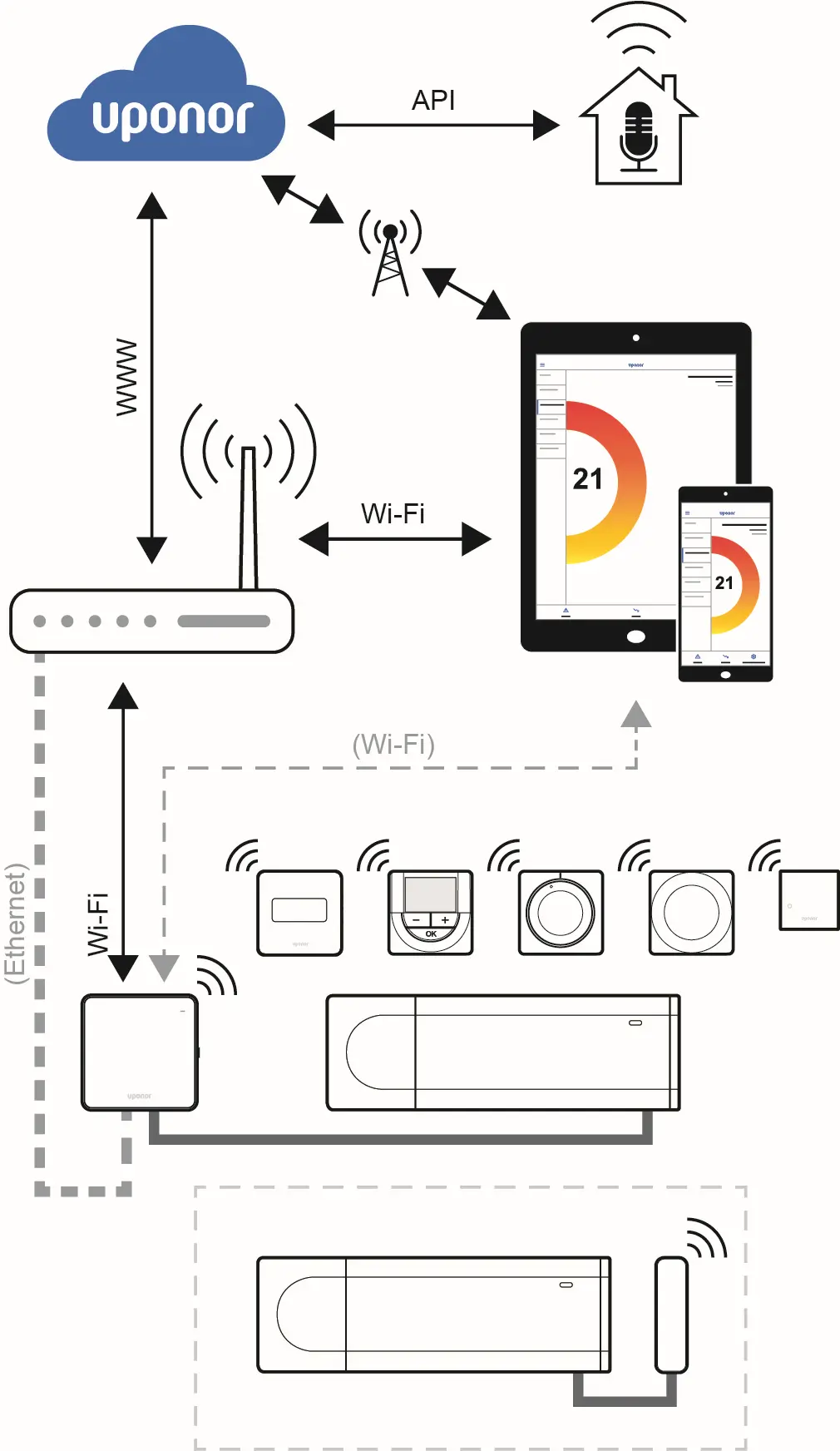

Con el sistema completo Smatrix Wave Pulse, siempre puedes controlar el suelo radiante desde el móvil a través de la nube o en local por medio del wifi.
En el equilibrado hidráulico tradicional, se calcula la carga térmica de cada habitación y según el resultado se diseña la superficie calorífica y el caudal másico. El técnico determina la pérdida de presión de los tubos y la pérdida de presión de compensación para obtener los valores de ajuste del sistema de calefacción. Para preservar esos valores, las válvulas de los colectores de la calefacción de suelo radiante se ajustan de forma conveniente.
También se utilizan válvulas de regulación en los distintos ramales de calefacción y se controla que las bombas de circulación reguladas electrónicamente estén diseñadas y configuradas de manera óptima.
Problemas en la práctica
Si bien el equilibrado hidráulico convencional mejora claramente la eficiencia energética de la calefacción, presenta algunos inconvenientes. La carga térmica indica el suministro de calor en watios que se requiere para alcanzar una determinada temperatura en una habitación. Esto depende de la ubicación del edificio, el tipo de construcción de los cerramientos caloportadores y el uso de la estancia.
El cálculo de la carga térmica incluye imprecisiones, aunque se siga la normativa vigente, y muchas veces se desconocen algunos parámetros que influyen en la transferencia de calor. Dos ejemplos son el revestimiento del suelo en los edificios de nueva construcción o los valores de aislamiento exactos de la envolvente del edificio si es una rehabilitación. Además, la carga térmica siempre se estima para el caso de diseño, es decir, para unas condiciones que suponen un especial esfuerzo para la instalación de calefacción.
Si en una calefacción de suelo radiante se determina el caudal másico basándose en exclusiva en la carga térmica, se despreciará el efecto del revestimiento del suelo sobre el flujo térmico. Y es que cada material requiere un caudal másico determinado, que variará si en el futuro se hace una reforma y se cambia el suelo.
Asimismo, surgen imprecisiones al determinar la pérdida de presión de los tubos, porque la longitud del circuito de calefacción diseñado casi nunca coincide con lo construido. Estas variaciones hacen que los valores de ajuste calculados no correspondan del todo con las condiciones reales y que no se aporten las cantidades de agua necesarias para una habitación.
Etiquetas: Programar suelo radiante, Control suelo radiante, Ahorro suelo radiante, Termostato Inteligente en Suelo Radiante
Equilibrado automático para calefacción mediante superficies radiantes
Las diferencias entre los supuestos teóricos calculados y las condiciones reales durante el funcionamiento de la calefacción se pueden compensar con un equilibrado automático. Este se basa en exclusiva en las condiciones reales de funcionamiento de la calefacción, ya que lo determinante es la temperatura ambiente medida. Basándose en esto, el regulador calcula una sincronización temporal de los actuadores, lo que se denomina procedimiento de modulación por duración de impulsos. De esta forma, el mecanismo puede reaccionar de manera cíclica a las variaciones y garantizar la temperatura ambiente deseada.
La adaptación permanente posibilita que, incluso al cabo de los años o aunque varíen las condiciones marco (por haber cambiado el revestimiento del suelo radiante, por ejemplo), a la habitación llegará la cantidad de agua adecuada a la temperatura predefinida. En este equilibrado automático completo, como el que realiza el sistema de control de Uponor, no hace falta regular las válvulas: todas se mantienen abiertas.
Para evitar los inconvenientes que acabas de leer, el sistema Smatrix Pulse para el control de la temperatura de calefacción y refrigeración radiante en la construcción residencial se rige por las necesidades reales. No se atiene únicamente a los valores determinados en los cálculos teóricos. La instalación de este tipo de sistemas de control dinámico ahorra tiempo y, a largo plazo, disminuye el gasto.
Pero, sobre todo, mejora la eficiencia energética de la calefacción, pues siempre se utiliza la energía calorífica justa que se precia en cada momento en la habitación. En comparación con un sistema no equilibrado sin control individual para cada estancia, los sistemas autoequilibrables permiten al consumidor ahorrar hasta un 20 % de energía.
Refrigeración eficiente con equilibrado hidráulico
En el futuro, la refrigeración del hogar será un tema cada vez más presente. Y es que, debido al cambio climático, en verano tenemos días más calurosos en periodos de mayor duración.
Y una vez que el calor ha entrado en el edificio, el revestimiento aislante de las construcciones modernas impide que se enfríen con rapidez por la noche. Por tanto, cada vez habrá más necesidad de refrescar las edificaciones y la refrigeración en las viviendas se convertirá en algo normal. Aquí resultará útil un sistema de control cooling ready, como Smatrix Pulse, que, en caso de ser requerido, pueda alternar entre los modos de calefacción y refrigeración.

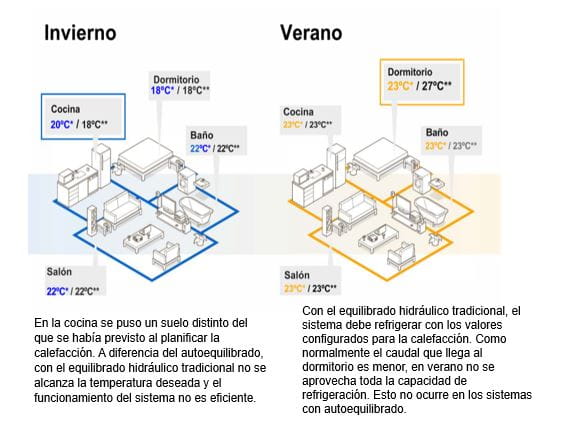

Igual que en la calefacción, el sistema será eficiente, sobre todo, si la regulación hidráulica es óptima. Por razones prácticas, la refrigeración radiante suele funcionar con los mismos ajustes hidráulicos que la calefacción. Esto es un problema, puesto que los factores que influyen en la calefacción no son los mismos que para la refrigeración.
Mientras que para la calefacción hay que tener en cuenta, por ejemplo, las posibles pérdidas de calor a través de la envolvente del edificio, para la refrigeración lo importante es, en especial, la radiación solar directa. Y aquí son de gran relevancia las ventanas y los mecanismos de protección solar que se hayan instalado. Por consiguiente, la carga de calefacción en invierno y la de la refrigeración en verano pueden variar mucho para una misma habitación.
También es esencial el uso que se da al espacio. Por ejemplo, en invierno el dormitorio necesita solo un poco de calefacción para alcanzar una temperatura agradable para dormir y el cabezal termostático del circuito se cierra. En verano, por el contrario, si hace mucho calor no se puede dormir, así que hay que subir la refrigeración.
Un sistema configurado de manera manual para la calefacción no enfriará de forma óptima, pues el caudal es menor. Con el autoequilibrado se evita este problema. Este tipo de reguladores funcionan con las válvulas abiertas, así que a los dormitorios llega el caudal completo en el modo de refrigeración.
Refrigeración independiente en cada habitación
Con el controlador Smatrix Pulse, el sistema puede cambiar del modo calefacción a refrigeración, con todos los ajustes que esto implica, en unas tres horas. Son varios los factores que influyen en cuándo la instalación pasará de un modo a otro. Así, tienes la posibilidad de definir una habitación como espacio de referencia cuya temperatura ambiente lance una señal de activación.
A continuación, se activará, por ejemplo, una bomba de calor reversible o válvula de tres vías en un sistema de cuatro tubos. Con esta variante, siempre hay calor y frío disponible en cada colector y el propio usuario puede decidir, en función de los parámetros de ajuste, cuándo cambiar entre calefacción y refrigeración.
Además de la ventaja del autoequilibrado, con un sistema de control individualizado se puede ajustar de manera individual la temperatura de cada habitación también en el modo de refrigeración. En las instalaciones tradicionales, es común que el sistema de refrigeración tenga un espacio de referencia. Cuando en ese lugar se alcanza la temperatura deseada o el valor límite de humedad relativa, se apaga el sistema en todo el edificio, aunque en otras habitaciones aún no se haya llegado.
El controlador Smatrix Pulse, en cambio, utiliza los datos de temperatura y humedad ambiente de los sensores de cada estancia. Si en una se supera el límite de humedad relativa definida, el sistema puede detener la refrigeración para esa habitación. De esta forma, el sistema de control individualizado mejora el rendimiento. Igual que en el caso de la calefacción, el sistema de control monitoriza todo el tiempo los factores que influyen en la temperatura superficial para ajustar el caudal másico según sea necesario.
Control del suelo radiante
Conseguir un control eficiente es un aspecto esencial. Ten presente que te ayuda a maximizar el confort y el ahorro energético. En la actualidad, los termostatos inteligentes en suelo radiante son la mejor solución. Su ventaja reside en la regulación automática que ofrecen.
Efectúan ajustes de la temperatura de manera dinámica en función de las condiciones de las habitaciones. Esto es posible al monitorizar los espacios mediante sensores en el suelo o las paredes. Así, el sistema dispone de información actualizada y en tiempo real de la situación. Gracias a su empleo, puedes llevar a cabo un control preciso, aunque no estés en casa.
Por descontado, al automatizar el control, no es necesario que intervengas en ningún momento. Tan solo tienes que indicar la temperatura objetivo y el termostato inteligente se encargará de todo lo demás. De este modo, se optimiza el sistema y se facilita su adaptación a las condiciones del edificio y del exterior.
¿Cómo controlar la temperatura del suelo radiante?
Como acabas de ver, los sistemas avanzados, como un termostato inteligente en suelo radiante, hacen buena parte del control. Disponen de sensores y elementos automatizados, como las válvulas, que actúan para mantener tu temperatura preferida.
Su clave reside en el conjunto de sensores que están distribuidos por las habitaciones. La información que recaban va a una centralita para procesarlos. En función de los cambios detectados, se actuará de una forma u otra. Por ejemplo, si baja la temperatura, el caudal de agua caliente aumentará y se dirigirá a la estancia donde se requiera.
Asimismo, el sistema de autoequilibrado garantiza que la energía se distribuye con uniformidad. Esto evita descompensaciones que generen exceso de calor o frío en determinadas habitaciones, como ya has visto más arriba. Al final, se optimiza al máximo el consumo energético y preguntas como cuántas horas al día debe estar encendida la calefacción por suelo radiante dejan de ser tan relevantes.
Con el equilibrado hidráulico, aumentas tu control del suelo radiante y logras un ahorro en el suelo radiante. Sin embargo, mediante la automatización del sistema incrementas las ventajas que te brinda, todo gracias al uso de un termostato inteligente en suelo radiante. Recuerda que este te permite programar suelo radiante hasta alcanzar la temperatura de confort, sea invierno o verano.
¿Tienes alguna duda técnica en tus proyectos? Contáctanos, estaremos encantados de ayudarte.
