Hospitales libres de legionela con la generación instantánea de ACS
Legionela en hospitales| ACS instantánea | Aqua Port Central
Las estaciones de transferencia de agua caliente sanitaria (ACS) son más seguras, eficientes energéticamente, y requieren menos espacio y mantenimiento, si se comparan con un sistema de acumulación en depósitos.
Pero sobre todo, las estaciones de transferencia, al calentar el agua de manera instantánea a demandada, evita almacenar grandes volúmenes y reduce el riesgo de proliferación de la bacteria legionela, que crece en los depósitos.
Caso de estudio: sectorización del sistema de distribución de ACS en un hospital
Con el objetivo de optimizar las instalaciones desde el punto de vista higiénico y de gestión, la propiedad de un centro hospitalario estaba estudiando poder sectorizar la instalación de distribución de ACS.
El objetivo principal era que en caso de detectar algún positivo en el análisis de legionela, las actuaciones de vaciado y desinfección se limitasen a la zona en cuestión y no afectasen al suministro global del hospital.
En el estudio del proyecto se analizaron diferentes opciones para diseñar esa sectorización, pero todas las que implicaban almacenamiento del agua en depósitos dificultaba conseguir el objetivo e incurrían en altos gastos futuros de mantenimiento.
La solución más óptima fue propuesta por Uponor, usar intercambiadores y producción de ACS instantánea en cada área.
“Junto con la ingeniería encargada del proyecto de rehabilitación de la instalación de ACS, se dio forma a la sectorización en todo el hospital con producción instantánea mediante intercambiadores de placas”
Sergio García, Product Aplication Manager GF Building Flow Solutions
Sergio García, Product Aplication Manager GF Building Flow Solutions

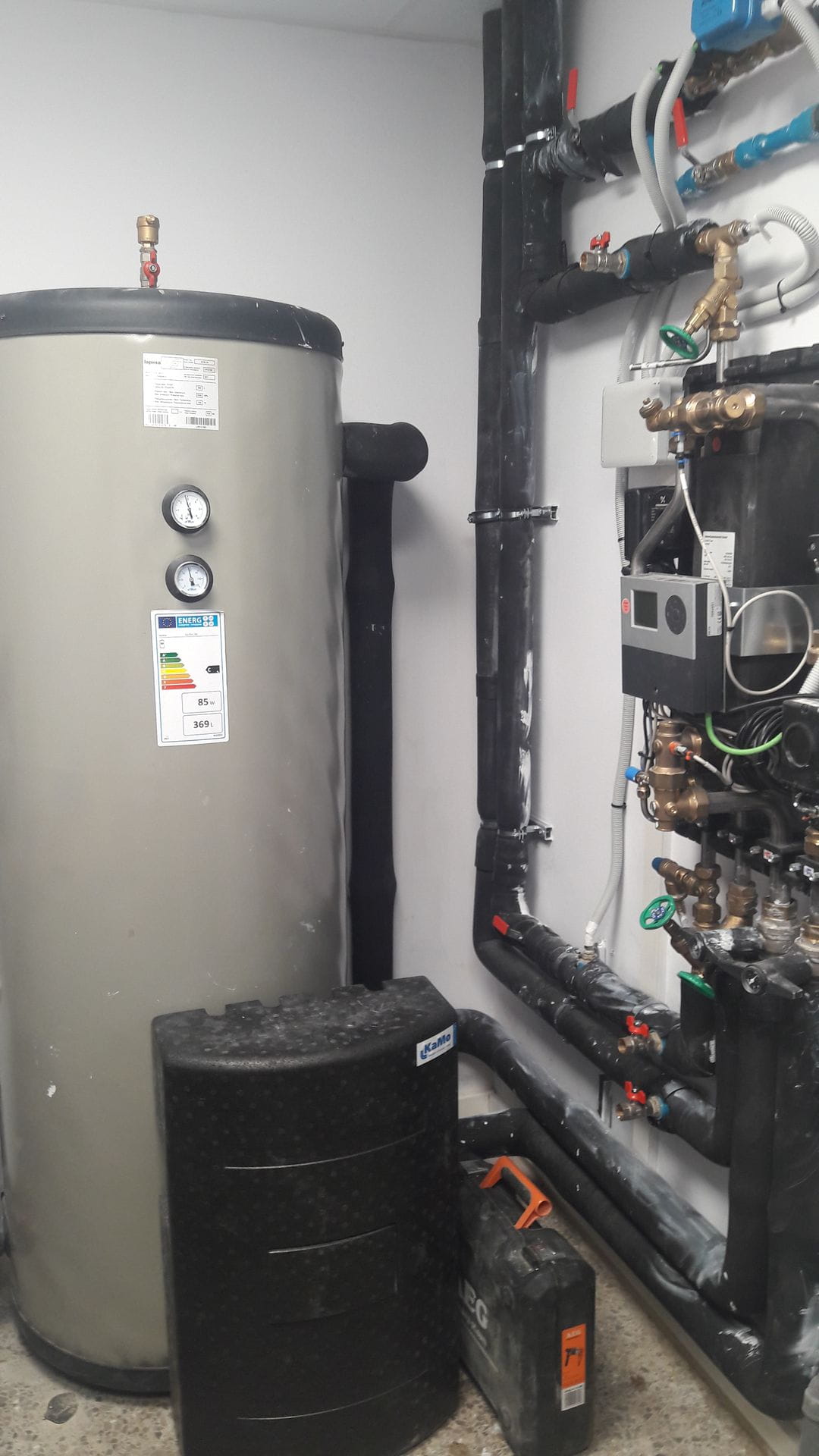

La propuesta pasó por inutilizar las tuberías de suministro y recirculación de ACS y aprovechar el circuito de calefacción que suministraba a las baterías de tratamiento de aire para cada planta. Para ello se instaló un depósito de inercia para cada 2 plantas, al cuál se le acoplaría Aqua Port Central para la generación de ACS instantánea y a demanda.
Este sistema independizaba completamente cada planta y alas, así como quirófanos y otras partes del hospital.
Este sistema independizaba completamente cada planta y alas, así como quirófanos y otras partes del hospital.
“Además, la propiedad necesitaba poder gestionar esa producción instantánea en remoto, y realizar tratamientos de choque térmico cuando fuese necesario. Igualmente marcó las demandas punta de ACS en cada sector establecido”.
Sergio García, Product Aplication Manager GF Building Flow Solutions
Sergio García, Product Aplication Manager GF Building Flow Solutions
El principal reto a la hora de diseñar el sistema fue la gestión y control de esa generación mediante un intercambiador, garantizando un uso racional de la energía para generar el ACS dentro de los parámetros establecidos de temperatura y caudal.
El problema quedaba completamente resuelto con las estaciones Aqua Port Central al integrar todo lo necesario para la correcta gestión, incluyendo los componentes hidráulicos necesarios y un control ModBUS que quedaba integrado en el BMS para su lectura y gestión en remoto.
El equipo Aqua Port Central es un equipo autónomo, que acoplado al depósito de inercia toma la energía térmica del circuito de calefacción para cederla al agua fría de red mediante un potente intercambiador de calor. Esta transferencia de energía se realiza de manera eficiente, gracias a la modulación 0-10V de las bombas de primario y de recirculación de ACS y el control constante de las temperaturas del sistema y de la demanda de ACS instantánea.
El problema quedaba completamente resuelto con las estaciones Aqua Port Central al integrar todo lo necesario para la correcta gestión, incluyendo los componentes hidráulicos necesarios y un control ModBUS que quedaba integrado en el BMS para su lectura y gestión en remoto.
El equipo Aqua Port Central es un equipo autónomo, que acoplado al depósito de inercia toma la energía térmica del circuito de calefacción para cederla al agua fría de red mediante un potente intercambiador de calor. Esta transferencia de energía se realiza de manera eficiente, gracias a la modulación 0-10V de las bombas de primario y de recirculación de ACS y el control constante de las temperaturas del sistema y de la demanda de ACS instantánea.
Ejecución de la instalación y características técnicas del sistema
La ejecución se fue realizando por fases. Cada ala de hospitalización tiene su propio equipo de generación de ACS instantánea Aqua Port Central, área de consultas y la zona de quirófanos y cuidados intensivos cuentan con sus propios equipos.
En total se han instalado más de 20 equipos de producción instantánea Aqua Port Central de potencias variables (desde 45 l/min hasta equipos de 150 l/min), lo que implica que el hospital ha quedado sectorizado en más de 20 partes.
“Esto limita enormemente el riesgo de proliferación de bacterias y simplifica el mantenimiento, al eliminarse los tratamientos en los depósitos”.
Sergio García, Product Aplication Manager GF Building Flow Solutions
Sergio García, Product Aplication Manager GF Building Flow Solutions
Toda la ejecución se realizó por fases, de entre 6 y 8 meses, para no afectar al funcionamiento del centro. Se aprovechó el hecho de que no hubiera que realizar una instalación completa desde el principio, sino que se utilizaba y modificaba la instalación preexistente, cambiando drásticamente el concepto en la distribución del ACS.
La generación instantánea elimina el uso de depósitos, uno de los principales riesgos de proliferación de legionela en ACS. Esta bacteria necesita temperatura de desarrollo, agua estancada y nutrientes, algo que puede encontrar en los depósitos.
Gracias a la generación mediante equipos Aqua Port Central, el ACS siempre está en constante movimiento pues permanece en la línea de recirculación. El riesgo nulo no existe cuando se habla de bacterias, pero con la generación instantánea sí se puede hablar de una reducción en las analíticas de las UFL.
En lo referente al ahorro energético, trabajar con generación instantánea permite no ser tan exigente en las temperaturas de primario para suministrar el ACS, siempre asegurando que la línea de recirculación permanece por encima de los 50ºC.
Conociendo los parámetros de consumo del hospital, en periodos de bajo consumo se puede ajustar la temperatura de primario entre 55-60ºC simplemente para que permita al equipo Aqua Port Central garantizar esa línea de recirculación por encima de 50ºC.
Resultados sobre la eficiencia energética y la higiene
La generación instantánea elimina el uso de depósitos, uno de los principales riesgos de proliferación de legionela en ACS. Esta bacteria necesita temperatura de desarrollo, agua estancada y nutrientes, algo que puede encontrar en los depósitos.
Gracias a la generación mediante equipos Aqua Port Central, el ACS siempre está en constante movimiento pues permanece en la línea de recirculación. El riesgo nulo no existe cuando se habla de bacterias, pero con la generación instantánea sí se puede hablar de una reducción en las analíticas de las UFL.
En lo referente al ahorro energético, trabajar con generación instantánea permite no ser tan exigente en las temperaturas de primario para suministrar el ACS, siempre asegurando que la línea de recirculación permanece por encima de los 50ºC.
Conociendo los parámetros de consumo del hospital, en periodos de bajo consumo se puede ajustar la temperatura de primario entre 55-60ºC simplemente para que permita al equipo Aqua Port Central garantizar esa línea de recirculación por encima de 50ºC.
“Esta solución que trabaja a demanda supone un gran ahorro energético y económico al no tener que mantener toneladas de ACS acumuladas en depósitos a una temperatura superior a 60ºC ininterrumpidamente”.
Sergio García, Product Aplication Manager GF Building Flow Solutions
Sergio García, Product Aplication Manager GF Building Flow Solutions
Otras aplicaciones de las estaciones de transferencia
Edificios como hoteles y resorts vacacionales, residencias, centros deportivos y colegios, o comunidades con varios portales que compartan el sistema de ACS, con elevado consumo y cuyos requerimientos de higiene y salubridad estén dentro de lo exigido en el Real Decreto 487/2022, son aptos para optar por alguna de las soluciones de generación de ACS instantánea.
