La industria ganadera se enfrenta al aumento de costes de combustibles y materias primas. Una de sus soluciones es optimizar la eficiencia energética de sus instalaciones, reducir el consumo y ahorrar en costes, y a la vez cumplir con su compromiso medioambiental.

Un sistema de tuberías preaisladas para la conducción del agua en granjas garantizaría la menor perdida de energía a través de una instalación sencilla. Te contamos un caso real de granja porcina para que puedas valorarlo.


Caso de estudio: caldera de biomasa y sistema de tuberías preaisladas en granja porcina

Los centros de producción alimentaria, habitualmente divididos en varios módulos, son grandes consumidores de energía con el fin de garantizar el mayor bienestar animal. Por tanto, entre sus objetivos destaca optimizar los recursos energéticos.




En el caso específico de las granjas porcinas, el consumo energético tiene su pico en la fase de crianza, con una demanda de 28º en el parto y al menos 22º en el destete. Esto garantiza las condiciones óptimas de bienestar para los lechones, al menos hasta que hayan alcanzado los 22-24 kg de peso. Cobra así especial relevancia el sistema de calefacción, donde puede llegar a combinarse el uso de suelo radiante y radiadores.

El caso de estudio que a continuación os presentamos se trata de varias granjas de cerdos cuyo consumo energético se realizaba mediante calderas de gas licuado. Ante el continuo coste en alza de los combustibles fósiles, la propuesta estudiada fue contar con un sistema alternativo para el suministro de las necesidades térmicas que fuese sostenible en el entorno. Para ello, se incluyeron en el proyecto calderas de biomasa que consumen los desechos de las actividades agrícolas de la zona como, por ejemplo, la cáscara de almendra.

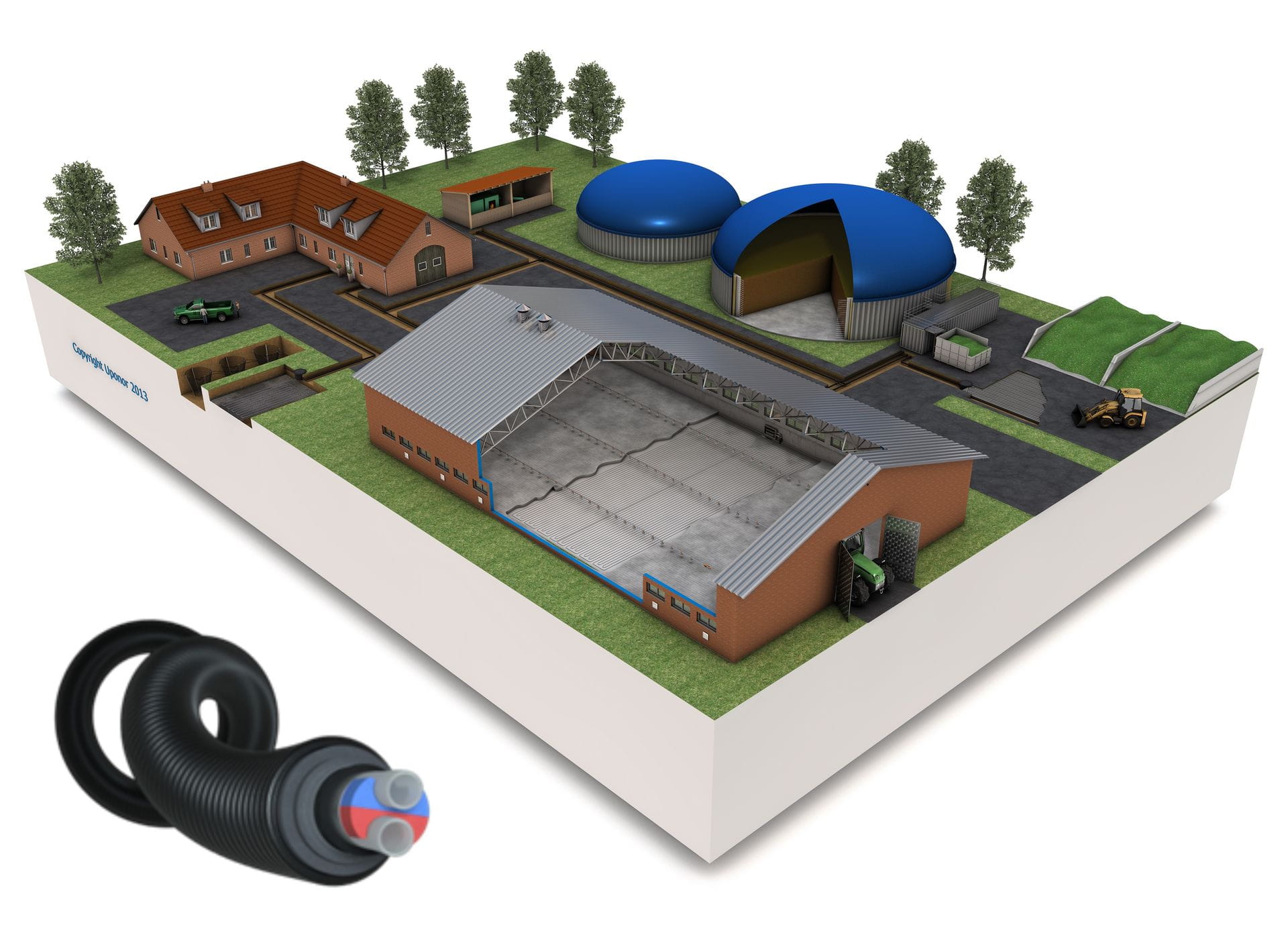

La nueva instalación implicó realizar una nueva sala de calderas central exterior a las naves existentes y la colocación de tuberías enterradas para transportar la energía producida a la instalación existente de calefacción en las diferentes naves donde se albergan las áreas de parideras y destete.

Una vez seleccionada la solución más idónea para la generación de energía mediante calderas de biomasa, fue necesario buscar una solución para conducir esta energía hasta los puntos de consumo que minimizase las pérdidas térmicas, tuviese una vida útil muy prolongada y fuese un sistema sencillo y rápido de instalar. El objetivo era abrir zanja, instalar tubería y cerrar zanja en 1 ó 2 días.

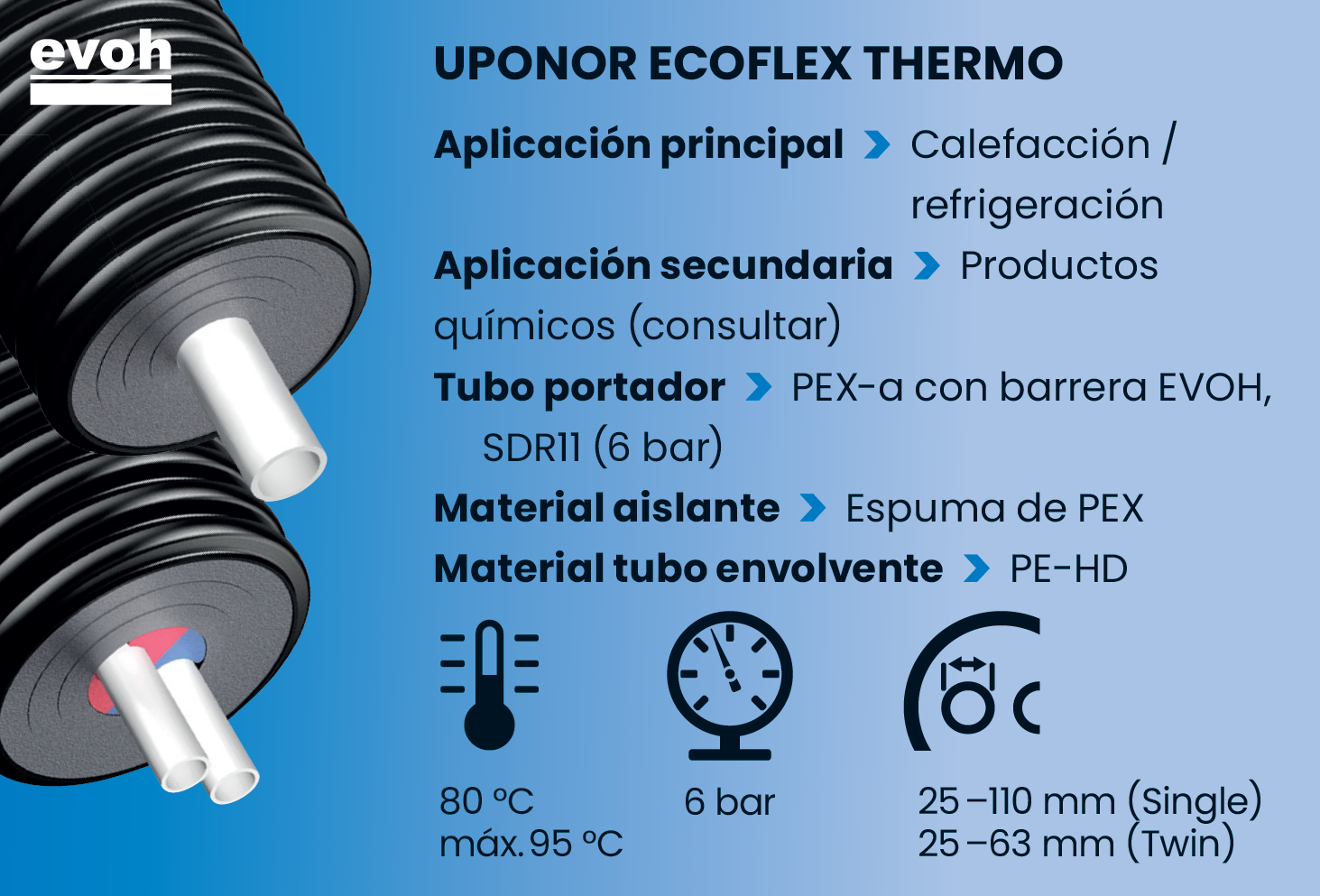

Por este motivo se ha elegido la solución Uponor Ecoflex Thermo, porque permite cumplir con todas las exigencias de la instalación y conseguir tramos continuos sin necesidad de empales intermedios. Con esto se eliminan riesgos de posibles fugas y adicionalmente permite el tráfico rodado de hasta 60 Tn cuando se entierran a más 60 cm de profundidad.



Existen hoy en España más de 20 proyectos en granjas porcinas que combinan caldera de biomasa y el sistema Uponor Ecoflex, y cuya instalación ha supuesto una inversión de 1 a 2 días, incluyendo apertura de zanjas, instalación de tuberías y cierre de zanjas.







Datos técnicos genéricos

• Potencia Caldera biomasa: 800 kW
•  Temperatura impulsión: 75º C
• PN: 2 bar
• Combustible: Valorización biomasa – Cáscara de almendra o PCI 3690 kcal/kg
• Humedad 15%
• Energía primaria (tep) 305,88
• Consumo: 60 Tn/mes (por núcleo compuesto de 2 naves 14.000 m²)
• Emisiones CO2: Neutras vs 1,66 kg/ CO2 por cada litro de GLP consumido
• Longitud media de redes de distribución: 80 metros (x 2 naves) – 320 m tubería Ecoflex Thermo 90 x 8,2 mm.
• Pérdidas térmicas red de distribución: 4,9 kW (totales) <1% de la energía total conducida.

Conclusiones


• En las instalaciones ganaderas es necesario optimizar los recursos energéticos para mantener el bienestar animal y mantener un nivel óptimo de producción con un coste adecuado. En el caso de estudio presentado se han analizado diferentes opciones y finalmente la ingeniería optó por aprovechar los recursos energéticos endógenos para poder ofrecer una solución óptima a su cliente. Con esto consiguieron varios objetivos, diversificar el suministro energético en las granjas con alternativas que cuentan con unas emisiones casi nulas de CO2, lo que permite una independencia energética del mercado internacional.
• En estas instalaciones tan diseminadas, para optimizar económicamente conviene concentrar la producción y distribuir la energía mediante redes de calor hacia los puntos de consumo. Como comenta Sergio García, Application Manager en GF Building Flow Solutions: “Una vez decidido el sistema de generación, es fundamental poder ofrecer una solución de tuberías preaisladas que garanticen una larga vida útil, rapidez de instalación y sobre todo, minimizar las pérdidas energéticas”.

Uponor Ecoflex para calefacción y refrigeración



El ecosistema de tuberías preaisladas Uponor Ecoflex ofrece un amplio catálogo de soluciones para el transporte de agua para refrigeración, calefacción y ACS, o fluidos industriales, evitando las pérdidas de energía.

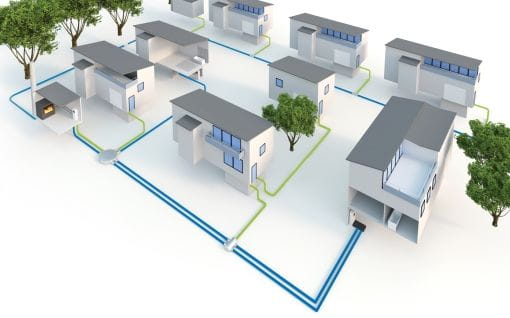

Estas tuberías preaisladas pueden aplicarse a gran variedad de sectores como hoteles, campings, polideportivos, granjas, e incluso complejos residenciales. Siendo el canal ideal cuando la fuente de energía se encuentra a una distancia considerable del punto de consumo.
Un sistema que puede ser incluido en cualquier proyecto de obra nueva en fase de diseño, o en procesos de rehabilitación para la sustitución de un sistema de tuberías tradicional y obsoleto.
10 ventajas de las tuberías preaisladas Uponor Ecoflex


1. El proceso de instalación puede reducirse hasta en un 60% comparado con sistemas rígidos, al tratarse de tramos continuos y flexibles, sin empalmes hasta las derivaciones hacia los puntos de consumo



2. El aislamiento de espuma de las tuberías PEX de alta calidad limita las perdidas térmicas



3. Suministro con corte a medida para ajustarse a las necesidades de cada proyecto



4. Existe un amplio catálogo de accesorios de expansión y compresión



5. No se necesita que las zanjas sean uniformes ni niveladas, ni bucles de expansión, ni soldaduras, ni anclajes de hormigón.



6. Dimensiones compactas para zanjas estrechas. La combinación de las tuberías Twin y Quattro reduce las dimensiones necesarias de la zanja y simplifica la instalación.



7. Tienen una mayor vida útil ya que resistente a la corrosión durante décadas



8. Ofrece un servicio de asistencia de ingenieros en la fase de diseño e instalación, y programa de formación sobre el producto



9. Está disponible en una amplia red de venta y distribución, y su sistema de gestión de calidad está conforme a las normas ISO 9001 y 14001



10. Certificación AENOR: Para aplicaciones de calefacción, cuentan con una barrera antidifusión de oxígeno, EVOH, para evitar la migración de oxigeno al agua.
