El Parque Nacional Sierra de las Nieves lidera el camino hacia la sostenibilidad energética. En la actualidad 9 localidades cuentan ya con redes de calor municipal que están generando un ahorro del 65% de la factura energética de estos municipios.

Estas infraestructuras combinan calderas de biomasa para la producción de energía, a partir de residuos forestales, con el sistema de tuberías preaisladas y flexibles Uponor Ecoflex para la distribución.


Inversión e innovación sostenible

Según el Instituto para la Diversificación y Ahorro de la Energía (IDAE) la biomasa es un combustible prácticamente neutro en cuanto a emisiones de CO₂, por lo que puede jugar un papel fundamental en la reducción de emisiones de gases de efecto invernadero.

Combinar esta fuente de energía con un sistema de tuberías preaisladas, como Uponor Ecoflex, supone una opción muy eficiente para la climatización de edificios públicos como colegios, complejos deportivos o residencias.

Además,  la retirada de residuos forestales, para su uso en la caldera de biomasa, reduce considerablemente los incendios en los montes y genera empleo.

Red de Calor Municipal de Yunquera, pionera

En 2019 se puso en marcha la primera red de calor municipal de Andalucía. Un proyecto pionero impulsado de la colaboración entre la Diputación de Málaga, el Ayuntamiento de Yunquera, el Grupo Tragsa y Uponor donde se aprovechan toneladas de astillas como combustible.

La primera Red de Calor Municipal de Andalucía en el municipio de Yunquera tiene su punto de partida en una sala de caldera de biomasa ubicada en las instalaciones del propio ayuntamiento. Allí se produce la energía y a través del sistema de tuberías Uponor Ecoflex se distribuye hasta otros edificios municipales.

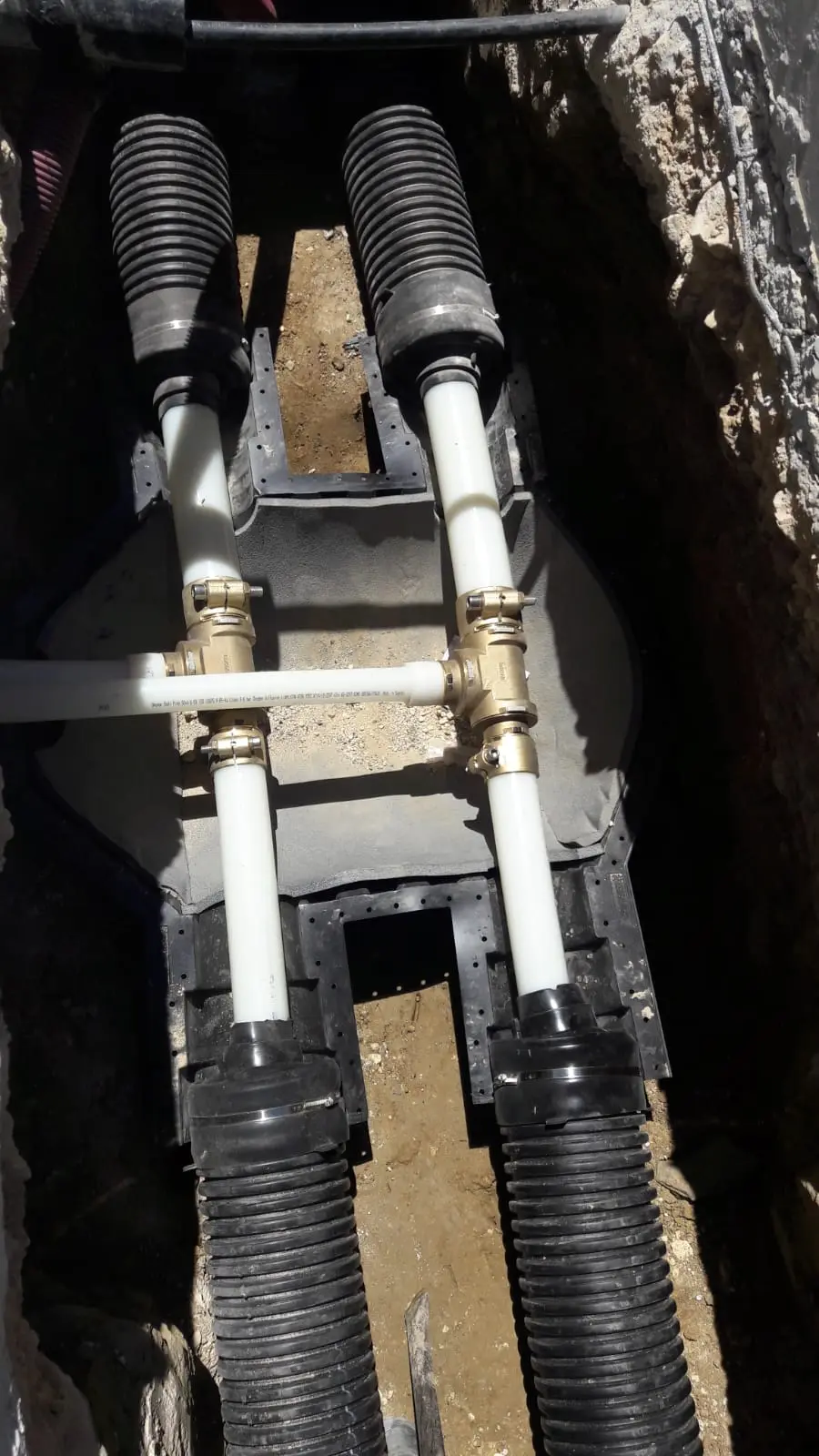

Sistema Uponor Ecoflex. Tuberías principales y unión con punto de consumo

Además, la facilidad de la instalación permitió dejar abierta la posibilidad de nuevas conexiones con otros edificios públicos, como un centro de salud o un cuartel de la Guardia Civil de gestión estatal, o incluso viviendas particulares.

Fue la empresa pública Tragsa las que nos pidió colaboración para que entre todos se diseñara una red de calor en la que hubiera una sola caldera
Sergio García, Product Aplication Manager GF Building Flow Solutions

Antes de la implementación de esta solución cada edificio municipal contaba con su propia, e ineficaz, caldera de combustible fósil. Ahora, gracias a la gestión forestal del entono se generan toneladas de astillas y restos que alimentan la caldera de biomasa de 300 kW.

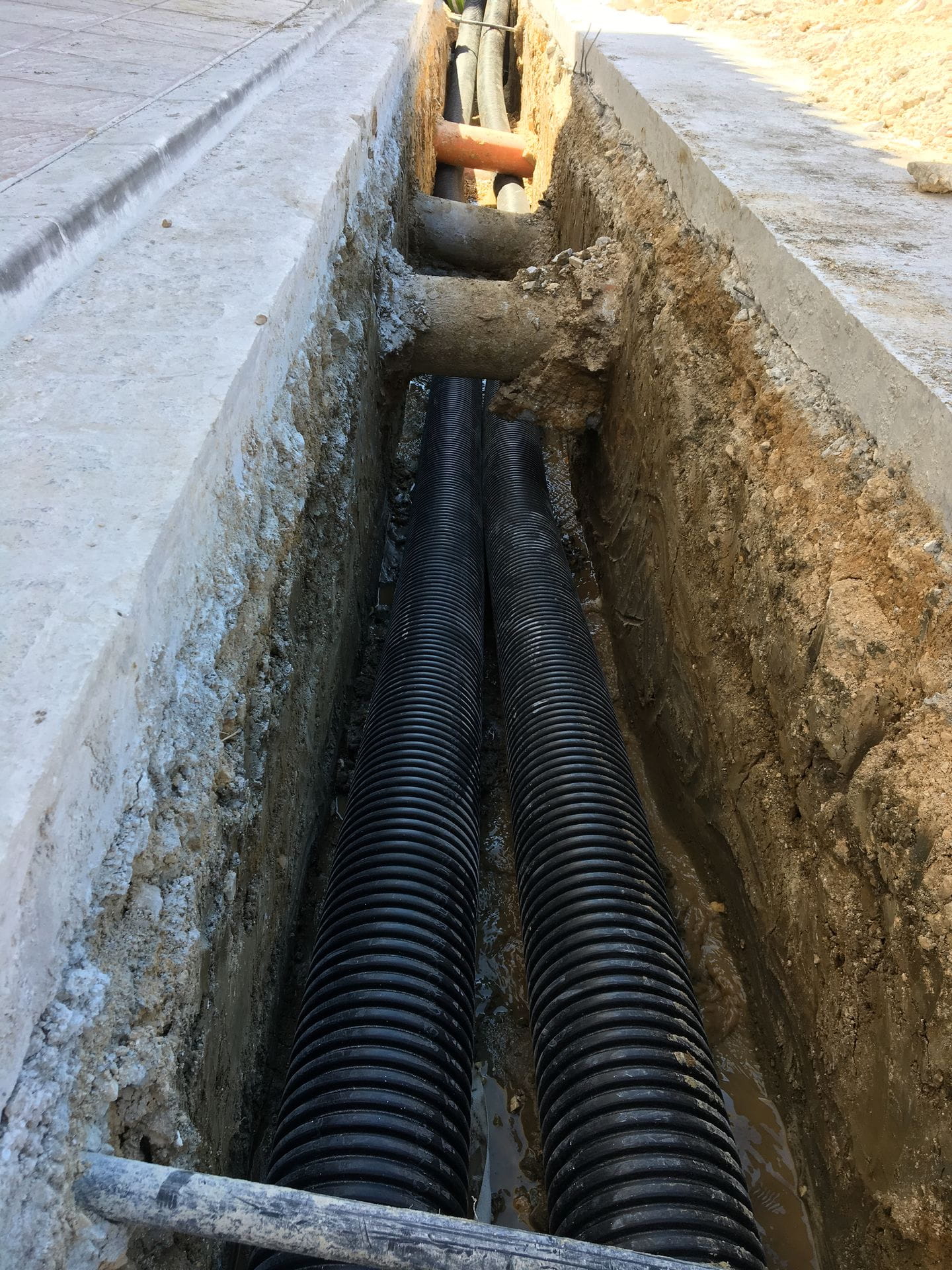

Sistema  de tuberías preaisladas Uponor Ecoflex

Uponor participó en el diseño del sistema a través de sus tuberías preaisladas Uponor Ecoflex Thermo:

• Este sistema de tuberías garantiza una mínima pérdida energética, asegurando que casi el 100% de la energía producida llegue hasta los diferentes puntos de consumo.



• Gracias a la flexibilidad de las tuberías, la instalación fue relativamente rápida y sencilla de realizar, ya que pudieron evitarse obstáculos sin necesidad de colocar uniones extras que reducen la durabilidad, seguridad y eficacia energética de la canalización.



• Desde la sala de la caldera las tuberías de Uponor distribuyen el agua a través de dos tubos (ida y retorno, dentro de la misma tubería) hasta las estaciones de transferencia ubicadas en el interior de cada edificio receptor.



• Un intercambiador de placas instalado en los edificios receptores aportan la energía necesaria tanto para el suministro de calefacción como para la producción de ACS.

La Sierra de las Nieves, caso de éxito en España

La iniciativa pionera en Yunquera hace 5 años, y sus resultados, ha generado que la Diputación de Málaga avance con las redes de distrito para hacer más sostenible la Sierra de las Nieves. se hayan implementado ahora redes de calor municipales también en las localidades vecinas de Alozaina, Casarabonela, El Burgo, Guaro, Istán, Monda, Ojén y Tolox, con participación de Uponor Ecoflex en aquellos sistemas que demandaban la conducción de energía térmica sin pérdidas a largas distancias.

Así, un total de una veintena de colegios, guarderías, centros de mayores y edificios municipales de estas localidades 40de la Sierra de las Nieves tendrán operativo su sistema de District Heating este invierno.

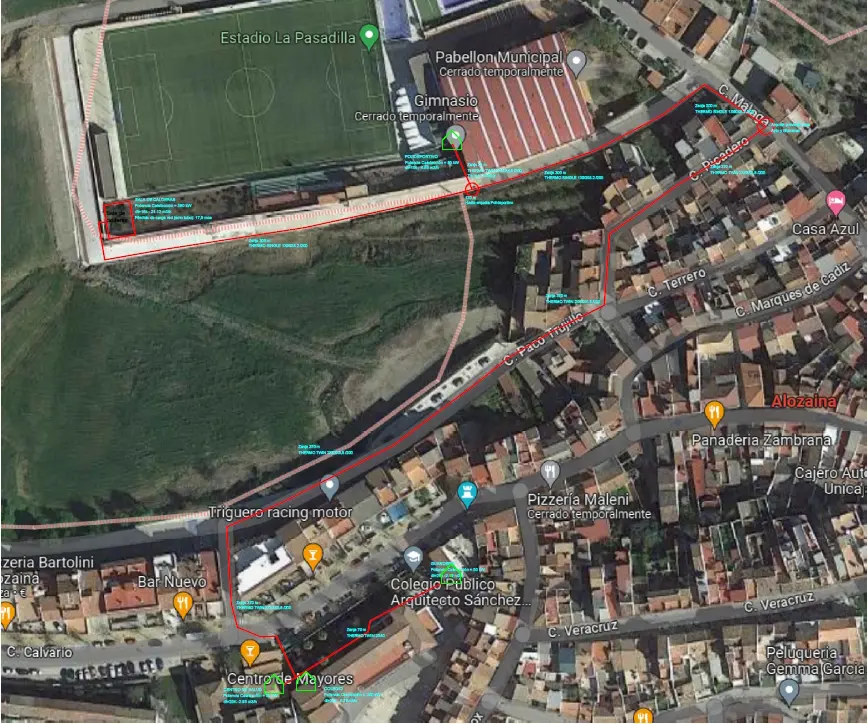

Esquema de las redes de distribución del sistema Uponor Ecoflex en Alzoaina y Ojén

Una apuesta por la innovación que supondrá un ahorro significativo en la factura energética para estos ayuntamientos, por la fuente de energía utilizada (biomasa) y por las mínimas pérdidas energéticas gracias al sistema Uponor Ecoflex, del que se han instalado en total más 4500 metros de tubería.
