Ecoflex Kulvertsystem

En dränerande ledningsbädd enligt CEC.213 i Anläggnings AMA 98 ska alltid utföras för att uppnå högsta möjliga energieffektivitet. I våt jord är värmeförlusterna högre än i torr jord. Med dräneringsrör kan vatten ledas bort från rördiket och hålla jorden torrare och därigenom blir värmeförlusterna mindre. Vattnet i sig skadar inte kulvertrören men värmeförlusterna blir större i våt jord.

I normalfallet är det inte nödvändigt med extra frostskydd. Om rördiket är grunt kan extra frostskydd användas. I de fallen hindrar frostskyddet att värmeförluster går uppåt som till exempel smälter snö ovanpå rördiket (och håller diket mer torrt). I torra rördiken är värmeförlusterna mindre. I de fall frostskydd används skall det läggas 5-10 cm ovanför kulvertrören.

Mediarören i kulverten som änvänds till värmesystem är dimensionerade för en maximal temperatur med kontinuerlig drift på 70 °C för varmvatten och 80 °C för värme. Momentant får temperaturen inte överstiga 95°C.

Kulverten kan, beroende på dimension, fås i den längd du behöver. Kulverten kapas från rullar på 100, 150 eller 200 m beroende på dimension.

Kulvertrören är enklare att installera när den omgivande temperatur är över 0°C. För att undvika eventuella materialskador rekommenderar vi inte att kulvertrören installeras vid temperaturer under -15°C.

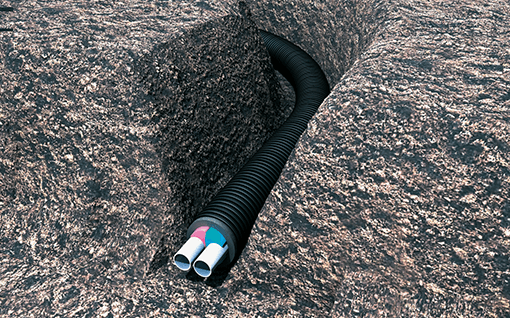

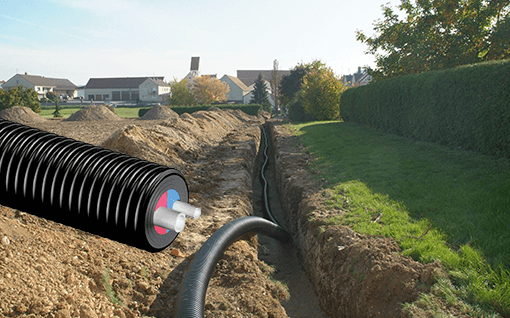

Uponor Kulvert förläggs i mark, den är avsedd för nedgrävd installation. Vid parkmark ska fyllnadshöjden ovanför röret vara minst 400 mm och vid körbar yta minst 500 mm. Vid hårt trafikerad väg eller tung trafik ska rören täckas med minst 1 m.

För tappvattenrör är det max 10 bar och för värmerör max 6 bar. Maximal kontinuerlig temperatur är 70 för varmvatten/Aqua och 80°C för värme/Thermo.

Alla skador på mantelröret måste repareras. Mindre skador på mantelröret kan repareras med till exempel krymptejp eller krympmanschett. Vid större skador kan reparationssats användas. Rengör mantelröret runt skadan och torka torrt. Placera lagningssatsen utanpå manteln och krymp den ordentligt med gasol med svag flamma. Var försiktig så att att mantelröret inte blir för varmt. Använd värmeskyddshandskar och tryck fast lagningen hela vägen runt mantelröret så den fäster ordentligt.

För kulvertrör med en manteldimension på upp till 175 mm gäller följande: Ta inte bort skyddsplasten runt rullen. Plastemballaget förhindrar att kulvertringen öppnar sig okontrollerat. Klipp av plastbanden på insidan och börja med att rulla ut röret genom att mata ut rör från rörringens mitt samtidigt som rörringen förs framåt. Alla kulvertrör kan rullas ut genom att använda Uponors Kulverthaspel.

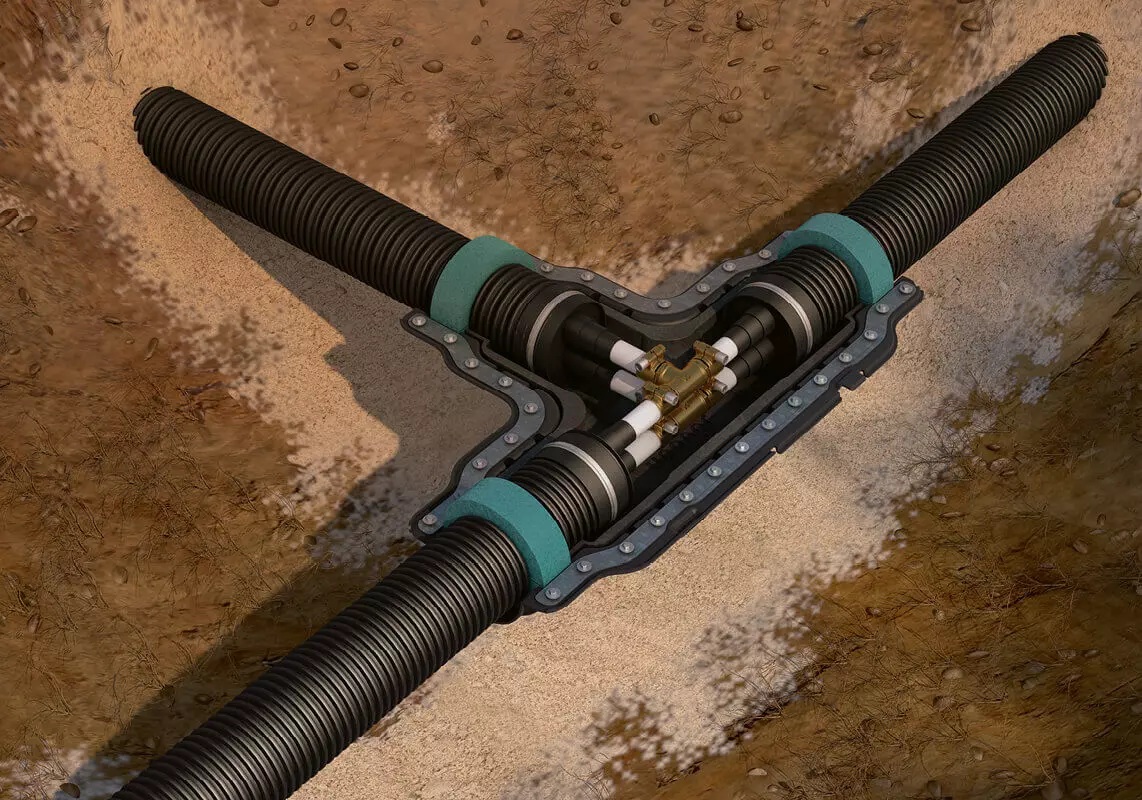

Ja, du kan kombinera Ecoflex VIP Thermo med standard Ecoflex. För anslutning av medierör erbjuder vi kopplingssystemet Q&E eller kopplingssystemet Wipex. Uponor Q&E-kopplingar finns i dimension 20 till 75 mm. Uponor Wipex-kopplingar finns i dimension 25 till 125 mm.

• Ecoflex VIP har marknadens i särklass bästa isoleringsförmåga
• Överlägsen flexibilitet
• Kortast installationstid
• Lägre värmeförluster = lägre driftskostnad
