Izveštaj o instalacijama
116 B1120119
Uponor S-Press PLUS Meš. U-kolena
- za spoj ugradnih mešača i vodokotlića u serijskoj instalaciji ili recirkulacionoj instalaciji.
Detalji o proizvodu
| Naziv | Količina | Detail |
|---|---|---|
| productFamilyDetail/tab/itemDetails/detailLink | ||
| productFamilyDetail/tab/itemDetails/detailLink |
Dokumenti
Tehnički priručnik
Deklaracije i sertifikati
Environmental Product Declaration (EPD)
Izveštaj o instalacijama
127 B1120120
Izveštaj o instalacijama MLC flushing protocol TW water (1120120)
Izveštaj o instalacijama
110 B1120118
Izveštaj o instalacijama MLC leak test report TW air-gas (1120118)
Izveštaj o instalacijama
127 B1120121
Izveštaj o instalacijama MLC leak test report HC water (1120121)
Tehničke informacije
6 KB1119966
Tehničke informacije MLC tap water and heating (1119966)
Deklaracije i sertifikati
68 B1030794
Uponor CER MLC SYS MECH DVGW CW8801CO0389 DE EN
Generalne informacije
Specification
- Jedinstveni indikator prese
- Brza instalacija u 3 koraka (presa bez kosina)
- Inovativni QR kod za trenutni digitalni pristup
- Kod u boji
- Fiksna čaura prese sa prozorom za inspekciju
- Precizno fiksiranje vilice
- Brzo prepoznavanje prečnika
- Precizna funkcija bezbednosti testa
- 100% reverzna kompatibilnost sa postojećim Uponor komponentama
- Telo fitinga sa optimizovanim protokom
Application
- Sanitarna voda: stalna radna temperatura se kreće od 0°C do 70°C pri maksimalnom stalnom radnom pritisku od 10 bara. Temperatura kod kratkotrajnog kvara je 95°C u periodu od 100 sati tokom radnog veka.
- Grejanje: Trajna radna temperatura se kreće do 80°C pri maksimalnom stalnom radnom pritisku od 10 bara. Temperatura kod kratkotrajnog kvara je 100°C u periodu od 100 sati tokom radnog veka.
- ako nije drugačije navedeno:
Muški i ženski navoj prema EN 10226-1.
Certification
- Odobrenja lokalnog OM.
- Npr.
- DVGW
- AENOR
Crteži proizvoda

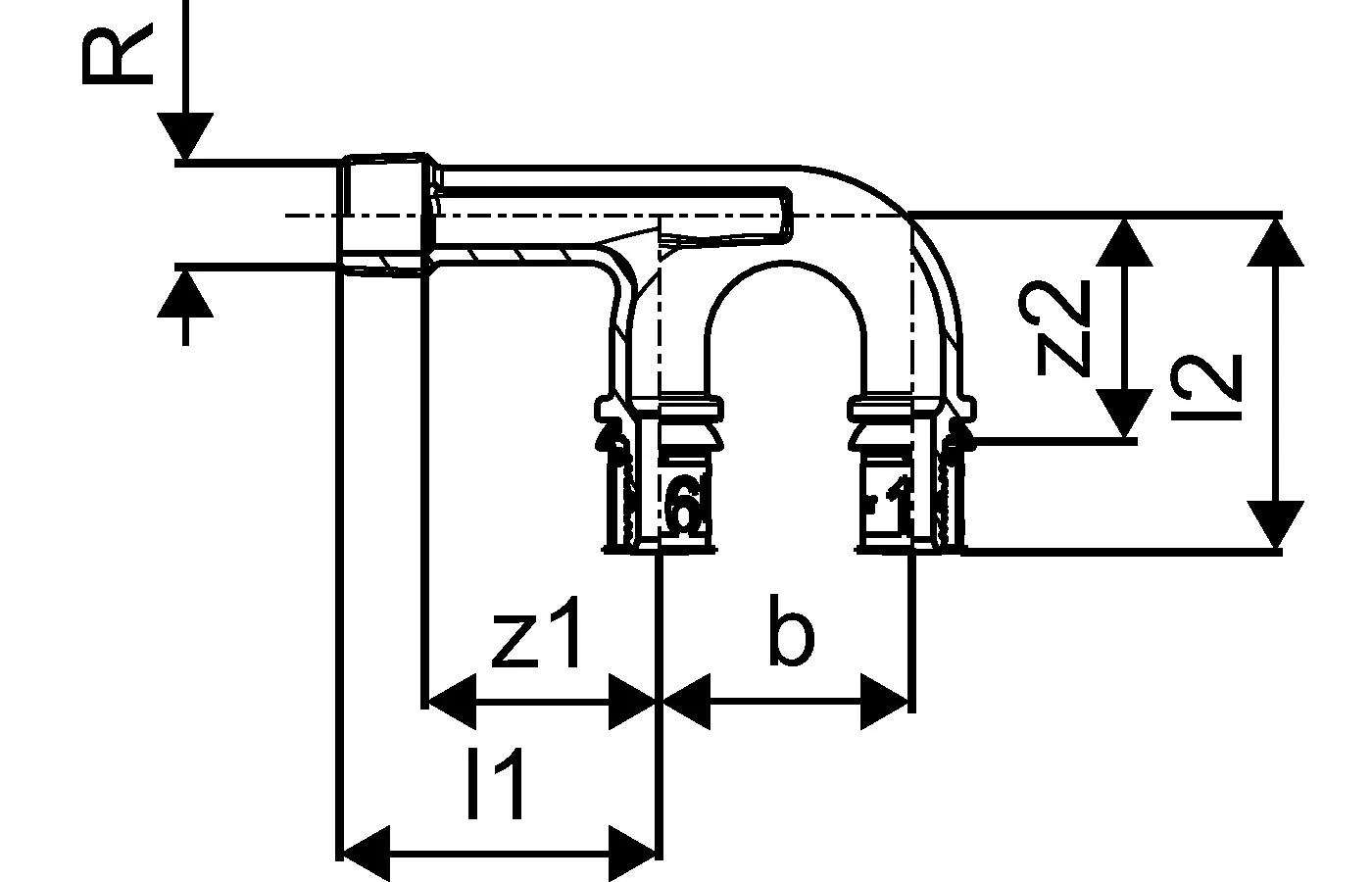

Z-drawing

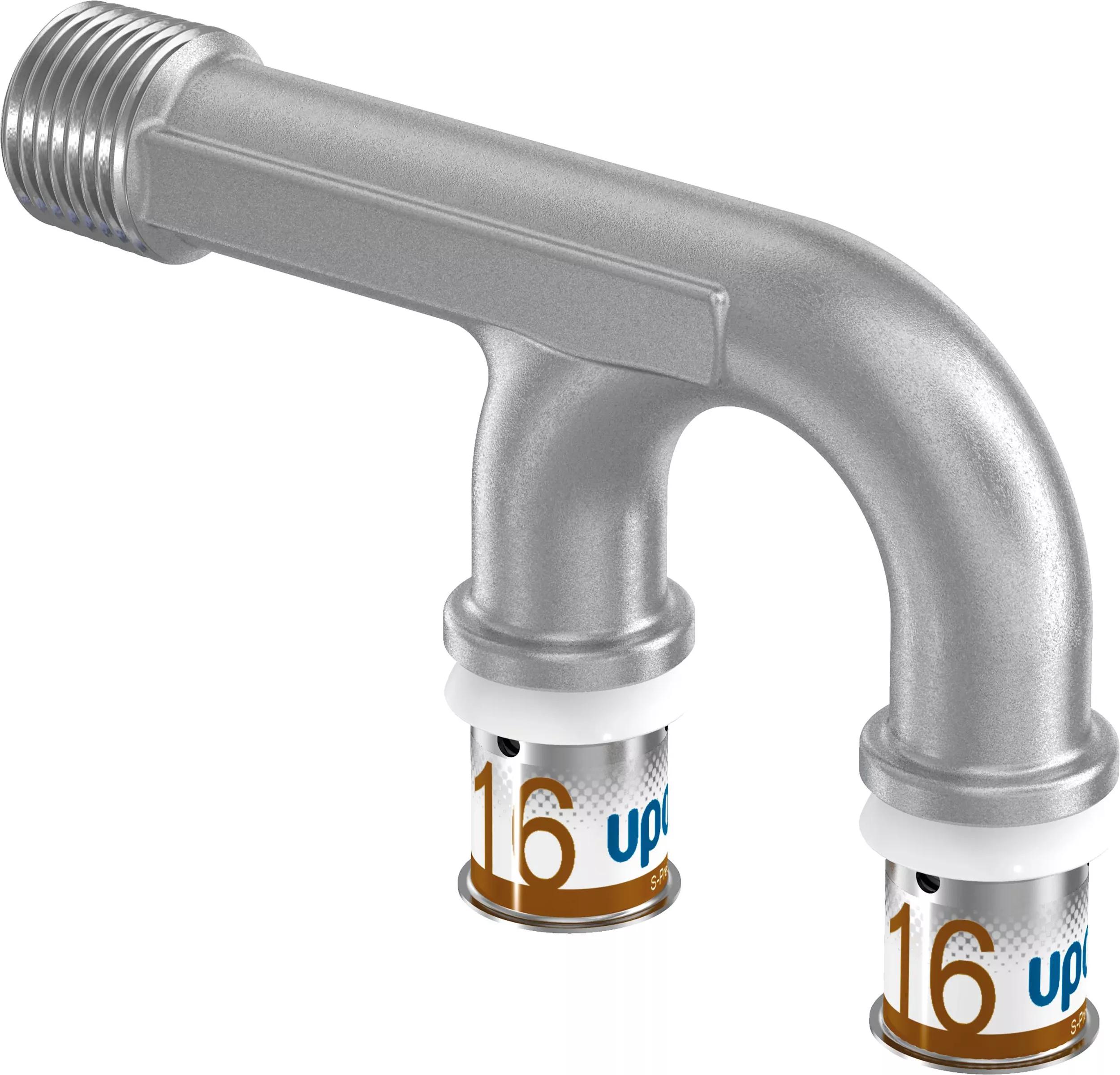

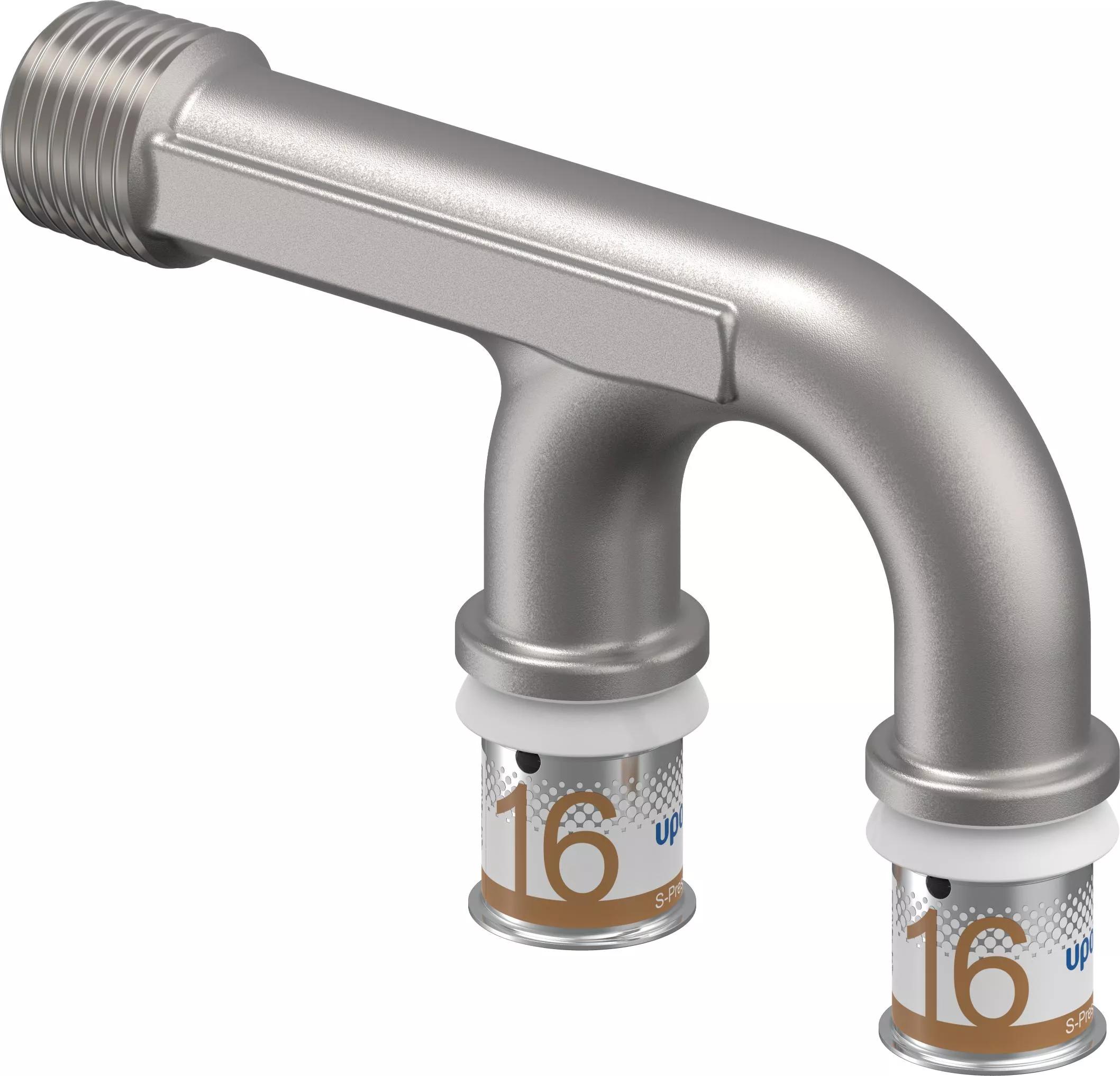

Rendered

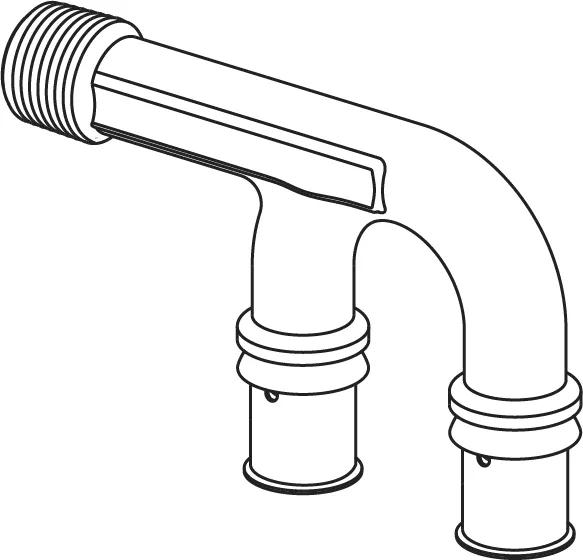

Label drawings
160 B
160 B
Download document160 B
160 B
Download document422 B
422 B
Download document122 B
122 B
Download document275 B
275 B
Download document77 B
77 B
