Uponor Combi Port M-Base ugradni ormarić IW-UFH

Kućište ugrađeno u zid uključujući nogare, grejni razdelnik i šinu sa unapred instaliranim kuglastim ventilima i kolom mešanja za proširenje Uponor Combi Port M-Base Heat Interface RC na UFH verziju.
Šifre za dimenzionisanje:
_HMV – set Vario-S grejnih razdelnika sa _ (4,6,8) kola grejanja
_BV – set od _ (7,9) kuglastih ventila unapred ugrađenih na montažnu šinu unutar ormarića za povezivanje toplotnog interfejsa
MS – set za mešanje sa cirkulacionom pumpom, termostatom i nepovratnim ventilom za kolo grejanja stanova

Detalji o proizvodu

1093823

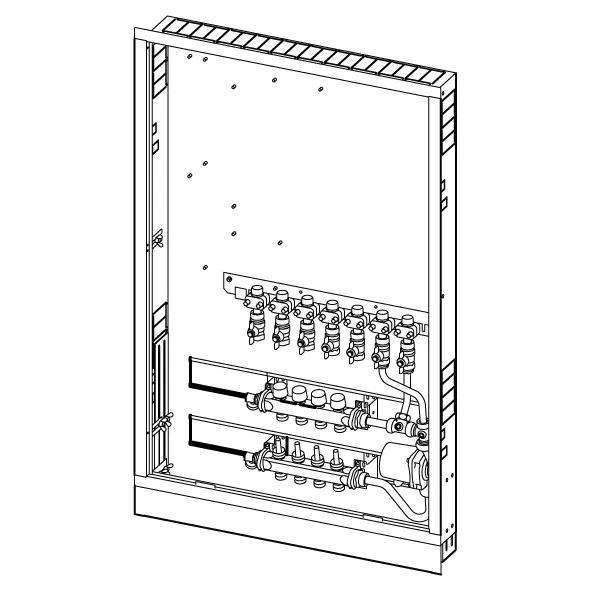

Uponor Combi Port M-Base ugradni ormarić IW-UFH 1200x750X110mm 4HM+7BV MS

1093824

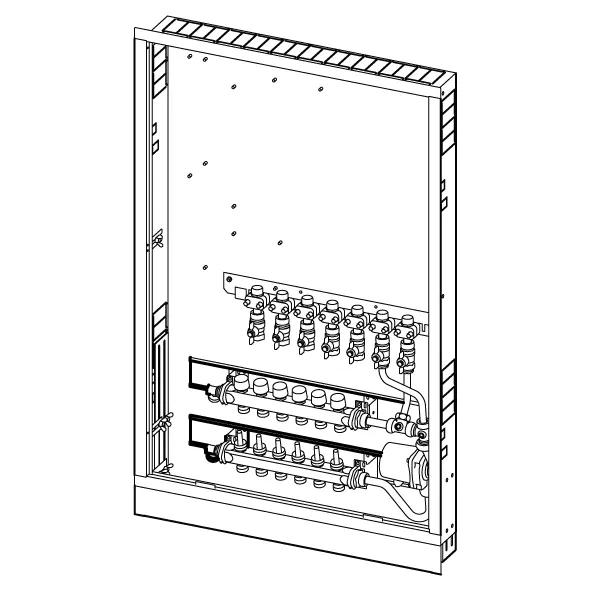

Uponor Combi Port M-Base ugradni ormarić IW-UFH 1200x750X110mm 6HM+7BV MS

1093825

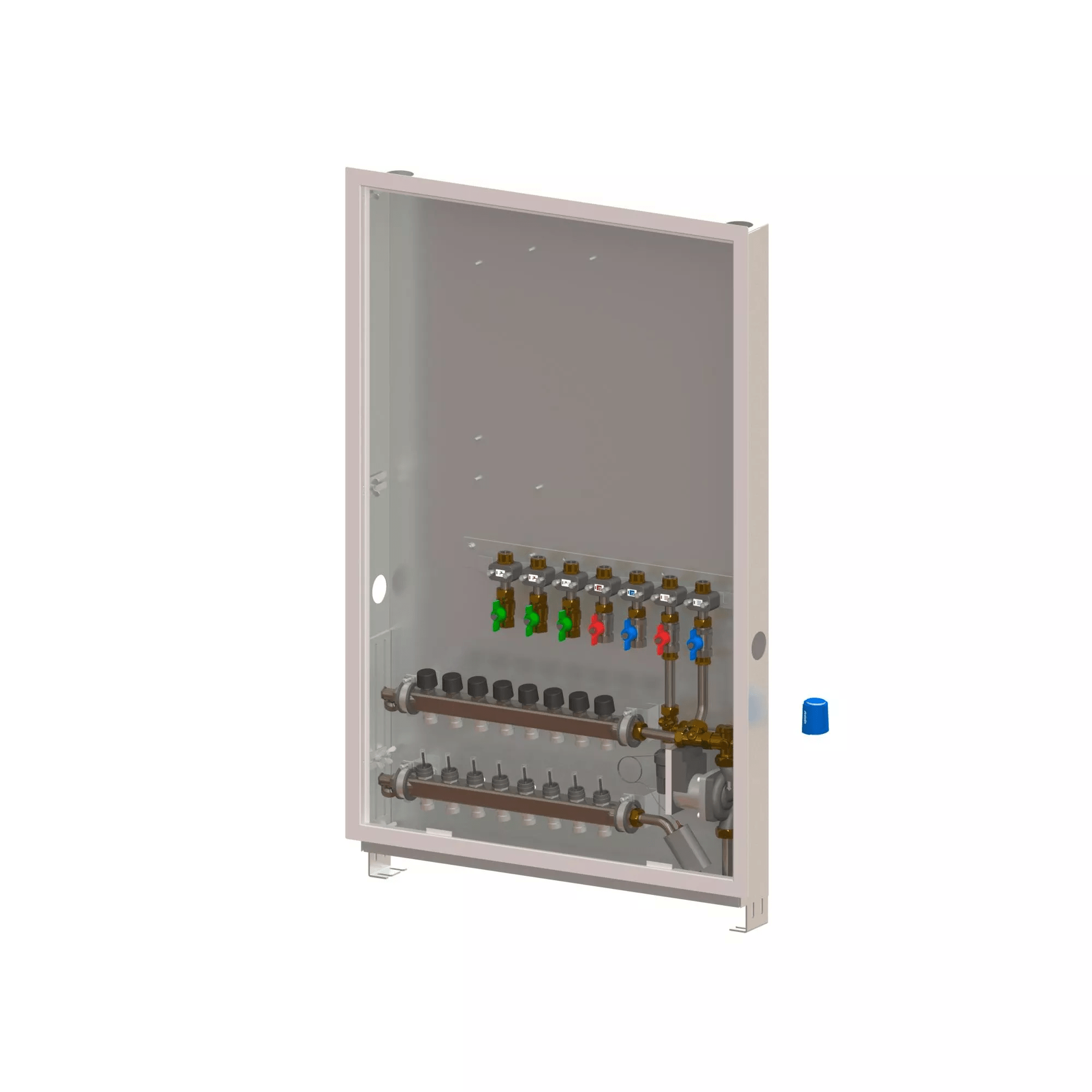

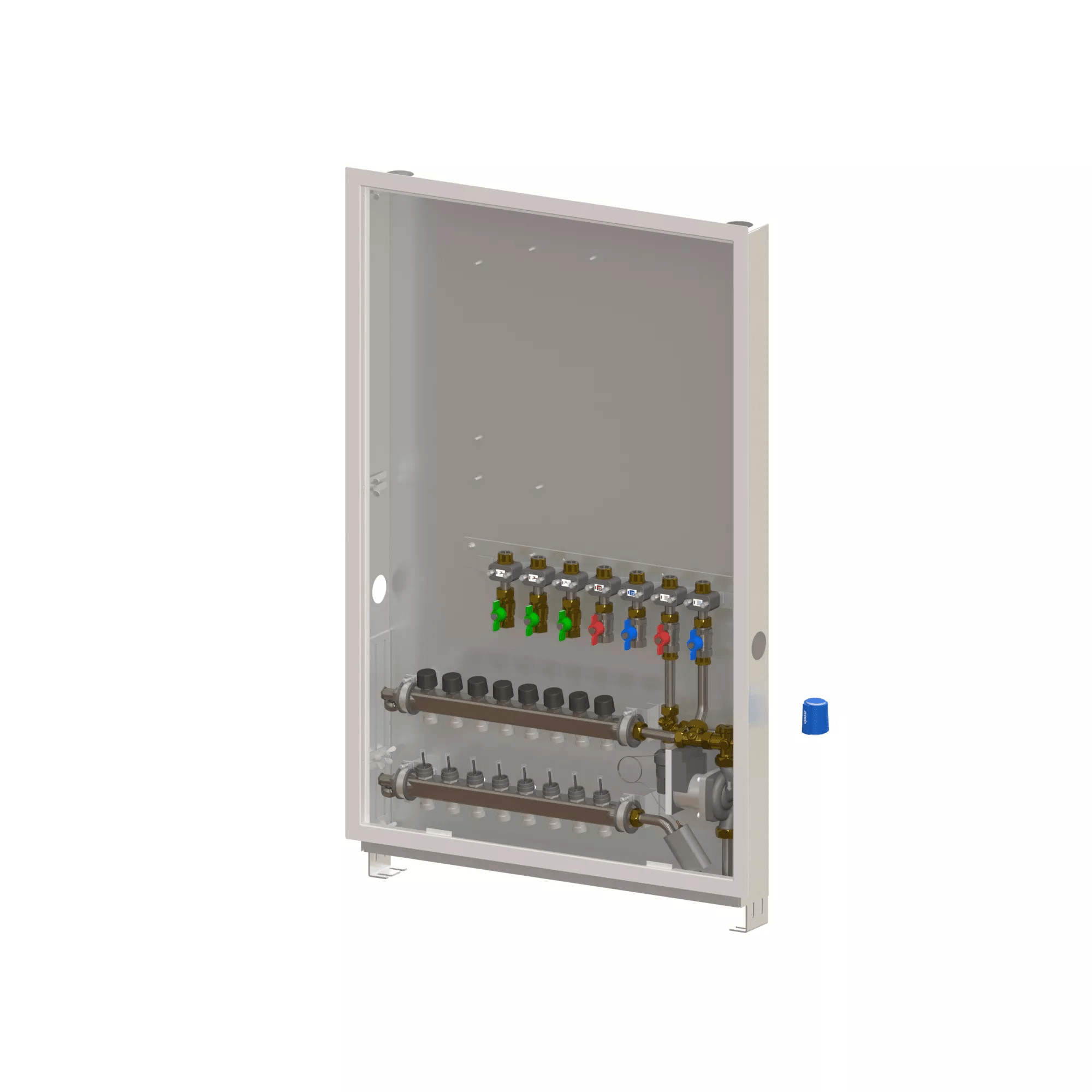

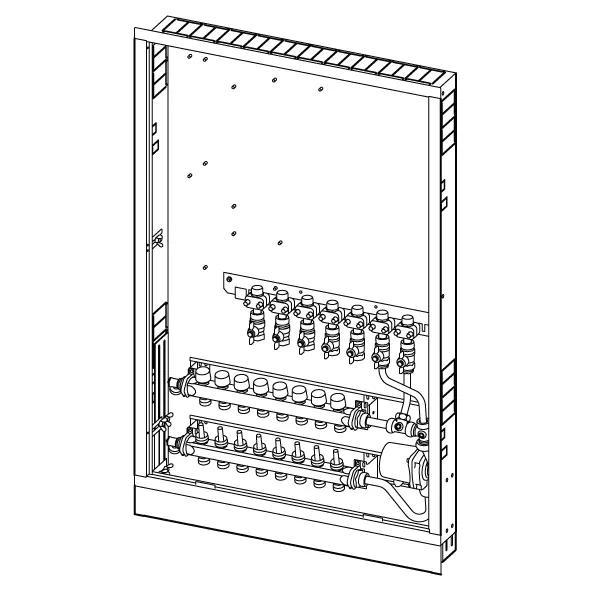

Uponor Combi Port M-Base ugradni ormarić IW-UFH 1200x750X110mm 8HM+7BV MS

Dokumenti

Tehnički priručnik

Uputstvo za instalaciju i rad

5 KB1143311

Uputstvo za instalaciju i rad Combi Port M-Base (1143311)

Tehničke informacije

12 KB1094902

Tehničke informacije Combi Port and Aqua Port (1094902)

Generalne informacije

Specification

- priključak potpuno montiran i testiran pod pritiskom
- obujmice za cevi od plastike za zvučnu zaštitu i termičko razdvajanje
- DVGW sertifikovan PM ventil sa patentiranom tehnologijom trostrukog zaptivanja
- izlaz hladne vode
- odstojnik za merač toplote 110 mm x3/4""
- odstojnik za vodomer 110 mm x3/4""
- ventil za odzračivanje i odvod
- sito za dovod primarnog grejanja 0,5 mm
- mogućnost priključka (označeno) električne papučice za uzemljenje
- maks. radni pritisak grejanja: PN10
- maks. radni pritisak sanitarni: PN10
- maks. radna temperatura: 85 °C
- min. pritisak sanitarni: 2,0 bara
- sanitarni materijal fitinga: CW617N
- grejanje materijala fitinga: CW617N, CW614N
- materijal cevi: nerđajući čelik 1.4401
- dimenzije: Š/V/D 556 x 620 x 110 mm
