Jak dokonać odpowiedniego wyboru materiałów do instalacji?

W Uponor oferujemy szeroką gamę armatury odpowiedniej do naszych rur MLC lub PEX Przy tak dużym asortymencie, dobór odpowiedniej złączki często może być trudny.

Mamy nadzieję, że poniższe informacje okażą się pomocne i posłużą jako prosty przewodnik po zastosowaniach złączek typu Q&E, RTM i Press Fit.

Prosimy zwrócić uwagę na fakt, że rur typu MLC używa się w zastosowaniach „przed ścianą”, a rury PEX montuje się „za ścianą”.

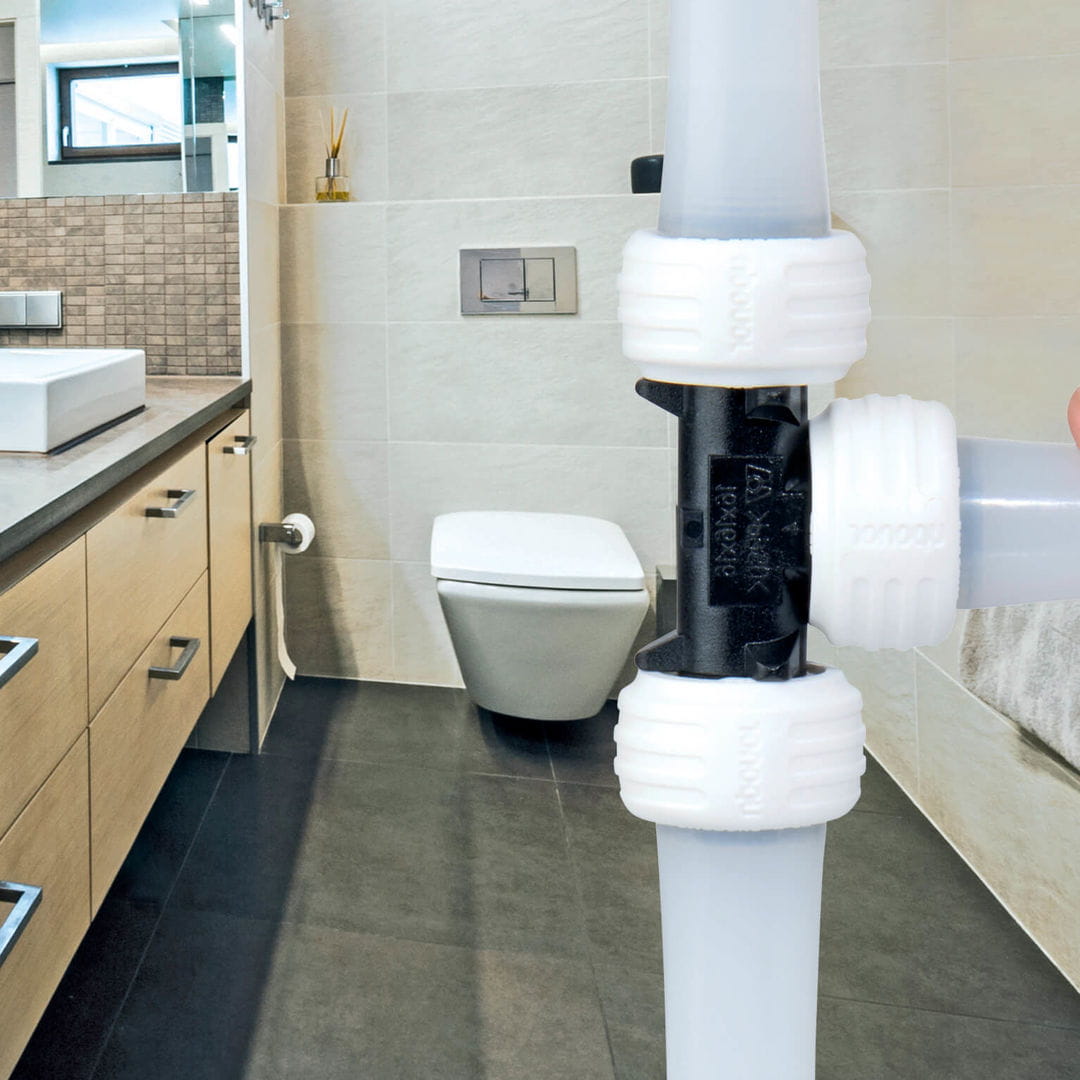

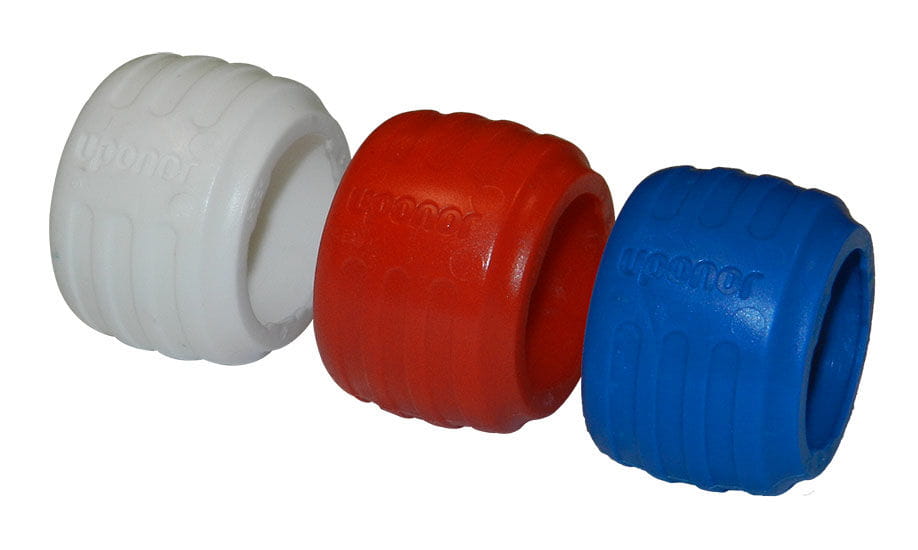

1. Złączki typu Quick and Easy (Q&E)

Łatwe i szybkie w montażu złączki typu Quick and Easy (Q&E) są idealnym rozwiązaniem przy pracy z rurami PEX. Połączenie typu Q&E można wykonać w trzech prostych krokach:

1. Przycięcie odpowiednim ucinakiem rury PEX na wymaganą długość.

2. Spęczenie rury w pistolecie Milwaukee M12. Wbudowana w urządzenie funkcja autorotacji umożliwia równomierne spęczenie materiału.

3. Jak najszybsze nasunięcie spęczonego końca rury na końcówkę złączki do oporu i przytrzymanie do czasu skurczenia się rury

I złącze gotowe!

Złączki typu Q&E są odpowiednie dla szerokiego asortymentu rur PEX (od 12 do 64 mm) i mogą być używane do wykonywania połączeń instalacji wodociągowej oraz grzewczej.

Więcej informacji na temat tego rozwiązania można znaleźć na kanale Uponor na YouTube. lub pobierając nasz praktyczny poradnik.

Zalety złącza Q&E

Szybsze od lutowania i nadające się do natychmiastowego użytku.
Bezpieczne i niestwarzające zagrożenia pożarowego – nie używa się żadnych pistoletów podgrzewających ani otwartych płomieni.
Czyste – nie jest wymagane stosowanie jakichkolwiek brudzących topników.
Proste – żadnych uszczelek gumowych lub części ruchomych, co zmniejsza możliwość wycieku.
Wymagany sprzęt to jedynie: rury PEX, złączki Q&E, ucinak i pistolet Milwaukee M12

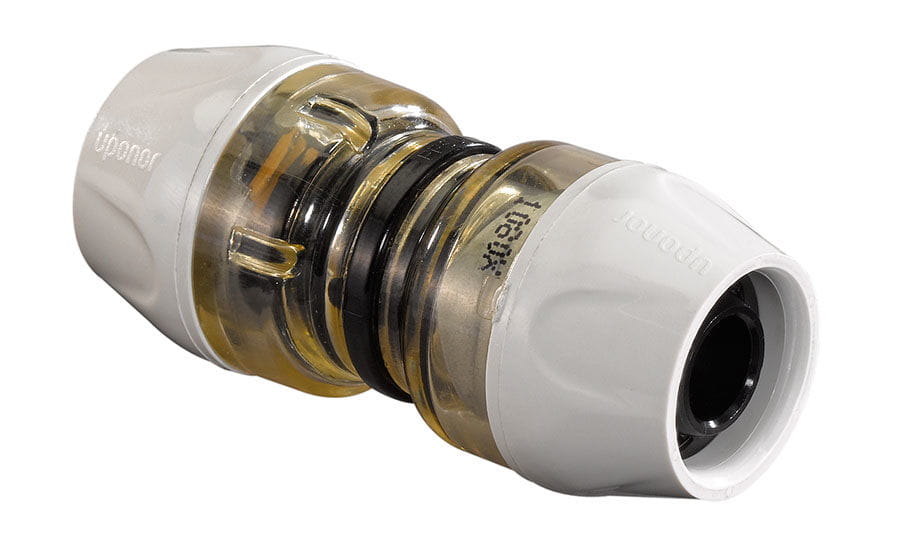

2. Złączka typu RTM

Złączka typu RTM nadaje się do oferowanych przez nas rur MLC i jest rozwiązaniem odpowiednim dla rur o średnicach pomiędzy 16 a 25mm.

Do wykonania połączenia typu RTM nie są wymagane żadne narzędzia. Wystarczy tylko włożyć rurę MLC do złączki RTM i poczekać, aż rozlegnie się wyraźne kliknięcie, świadczące o tym, że połączenie jest wodoszczelne. Szczelność połączenia można też sprawdzić, patrząc przez otwór złączki RTM.

Jak to możliwe, że połączenie typu RTM można wykonać bez użycia narzędzi?

Za narzędzie służy sam pierścień sprężynujący ze stali wysokowęglowej, wywierający równomierny nacisk na obwodzie rury. Następnie, dzięki pamięci kształtu, utrzymuje on ten nacisk, kompensując wahania temperatury i zapewniając przez cały czas mocne, wodoszczelne połączenie.

Zalety systemu RTM

Rewolucyjna technologia RTM
Bardzo pewne połączenie
Oznakowanie kolorami ułatwia dobór złączki odpowiedniej do średnicy rury
Łączenie bez użycia narzędzi
Wskaźnik zaprasowania – widoczny i słyszalny
Szybki i łatwy montaż
Pełna certyfikacja i wszystkie atesty
Nie wymaga lutowania i używania kluczy do rur

3. Złączki zaprasowywane typu Press Fit

Podobnie, jak system RTM, system Press Fit jest odpowiedni do rur MLC. Główną cechą wyróżniającą ten system jest jego przystosowanie do większego zakresu średnic rur MLC – od 16 do 110 mm. Ponadto, do wykonania złącza zaprasowywanego potrzebne są następujące narzędzia: narzędzie do zaprasowywania i szczęka (jak na ilustracji poniżej). Przy wykonywaniu połączeń instalacji grzewczych, wymagane są też złączki zaciskowe.

Złączki Uponor są oznakowane kolorami, co ułatwia dobór odpowiedniej złączki do każdej średnicy rury.

Zalety systemu złączek zaprasowywanych Press Fit

Lekkie, elastyczne, zachowujące kształt
Dostępne w rozmiarach 16-110 mm
Złączki PPSU i mosiężne
Smukła budowa, estetyczny wygląd w instalacjach naściennych
Szybki montaż bez palnika – oszczędność przynajmniej 50% czasu pracy
100% bariera antydyfuzyjna i niski współczynnik rozszerzalności

Jak działa system złączek zaprasowywanych?

Wystarczy na koniec rury MLC założyć złączkę i zabezpieczyć połączenie narzędziem do zaprasowywania. Bezpieczeństwo połączenia zostaje zapewnione, gdy taśma barwna odpadnie od rury.

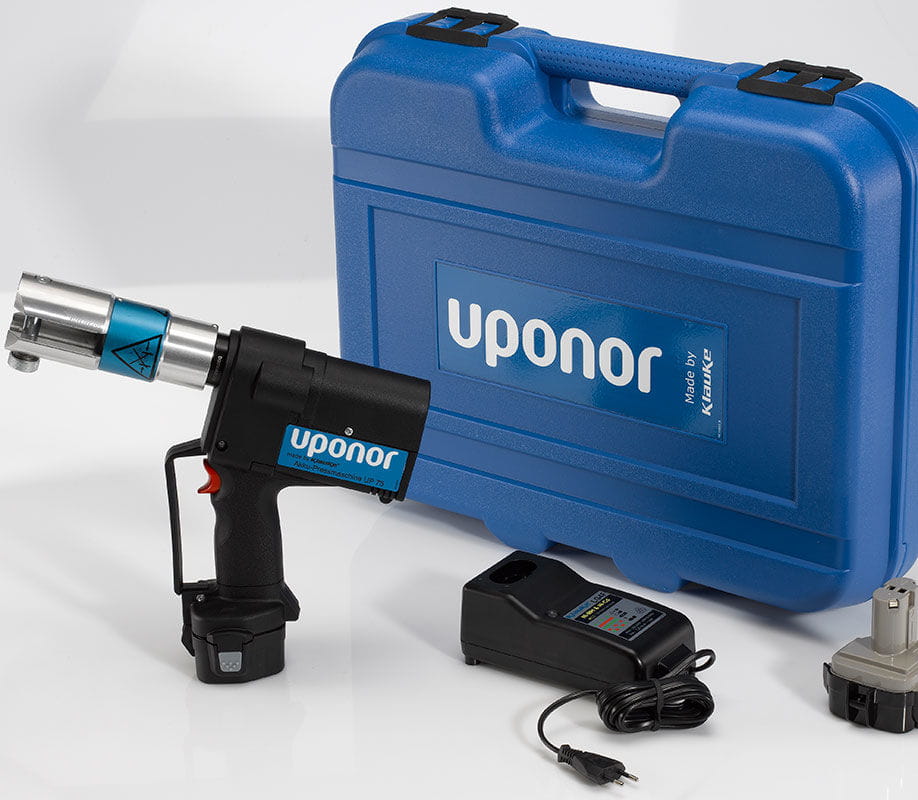

Jako pomoc w wykonaniu złącza, obecnie dostępne są dwa narzędzia do zaprasowywania:

Typu Mini 32 – do rur o średnicach 16-32 mm.
Typu UP75 – do rur o średnicach 16-110 mm.
