Uponor Combi Port M-Pro stacja mieszkaniowa UFH
Stacja mieszkaniowa typu UFH do przygotowania ciepłej wody użytkowej i bezpośredniego ogrzewania podłogowego (zawiera
grupę mieszającą z pompą obiegową).
Oznaczenia:
- 15, 19 – wydajność ciepłej wody użytkowej (l/min)
- CB – wymiennik ciepła ze stali nierdzewnej lutowany miedzią dla ciepłej wody użytkowej
- St – wymiennik ciepła ze stali nierdzewnej lutowany metalem wolnym od metali nieżelaznych dla CWU
- BP – przewody zasilające z funkcją wstępnego podgrzania
- DT – regulator różnicy ciśnień w obiegu grzewczym stacji mieszkaniowej dla ciepłej wody użytkowej
- ZM – moduł cyrkulacyjny dla ciepłej wody użytkowej z zaworem bezpieczeństwa, pompą cyrkulacyjną i regulatorem różnicy
ciśnień
- MS – zestaw mieszający z pompą obiegową, termostatem i zaworem zwrotnym dla obiegu grzewczego mieszkania
- TL – termostatyczny ogranicznik temperatury ciepłej wody użytkowej z czujnikiem zanurzeniowym
- UL – termostatyczny ogranicznik temperatury dla obiegu ogrzewania podłogowego
- SS – termostatyczny wyłącznik bezpieczeństwa dla obiegu grzewczego mieszkania
- ZA – zawór strefowy na powrocie obiegu grzewczego mieszkania z siłownikiem 2-punktowym w komplecie
- 2C – drugi obieg grzewczy z dodatkowym zaworem strefowym (bez siłownika, bez obiegu mieszającego)
Szczegóły dotyczące produktu:
Dokumenty
Instrukcja techniczna
Informacje techniczne
12 KB1094902
Informacje techniczne Combi Port and Aqua Port (1094902)
O produkcie
Specyfikacja
- Przyłącze całkowicie zmontowane i poddane próbie ciśnieniowej
- Ograniczenia techniczne dotyczące stosowania w instalacjach wody grzewczej i wodno-kanalizacyjnych przedstawiono w kartach danych technicznych
- Obejmy rurowe z tworzywa sztucznego zapewniają wyciszenie i izolację termiczną
- Zawór PM z opatentowaną technologią potrójnego uszczelnienia i certyfikatem DVGW
- Izolacja termiczna rur doprowadzających
- Termostatyczny zawór obejściowy
- Punkt czerpalny wody zimnej
- Element dystansowy do ciepłomierza 110 mm × 3/4″
- Element dystansowy do wodomierza 110 mm × 3/4″
- Zawór odpowietrzający i spustowy
- Filtr siatkowy 0,5 mm do wody zimnej
- Filtr siatkowy 0,5 mm do głównej rury doprowadzającej ogrzewanie
- Możliwość podłączenia (w oznaczonym miejscu) końcówki oczkowej uziemienia obwodu elektrycznego
- Maks. ciśnienie robocze, obieg ogrzewania: PN 10
- Maks. ciśnienie robocze, obieg wody: PN 10
- Maks. temperatura robocza: 85°C
- Maks. różnica ciśnień pierwotnego obiegu ogrzewania: 2,5 bara
- Min. ciśnienie, obieg wody: 2,0 bara
- Materiał złączki, obieg wody: CW617N
- Materiał złączki, obieg ogrzewania: CW617N, CW614N
- Materiał rury: stal nierdzewna 1.4401
- Wymiary: szer. × wys. × gł. — 556 × 620 × 110 mm
Podanie
- Zdecentralizowane natychmiastowe wytwarzanie ciepłej wody użytkowej
- Systemy ogrzewania podłogowego
- Promiennikowe systemy ogrzewania
Rysunki produktów

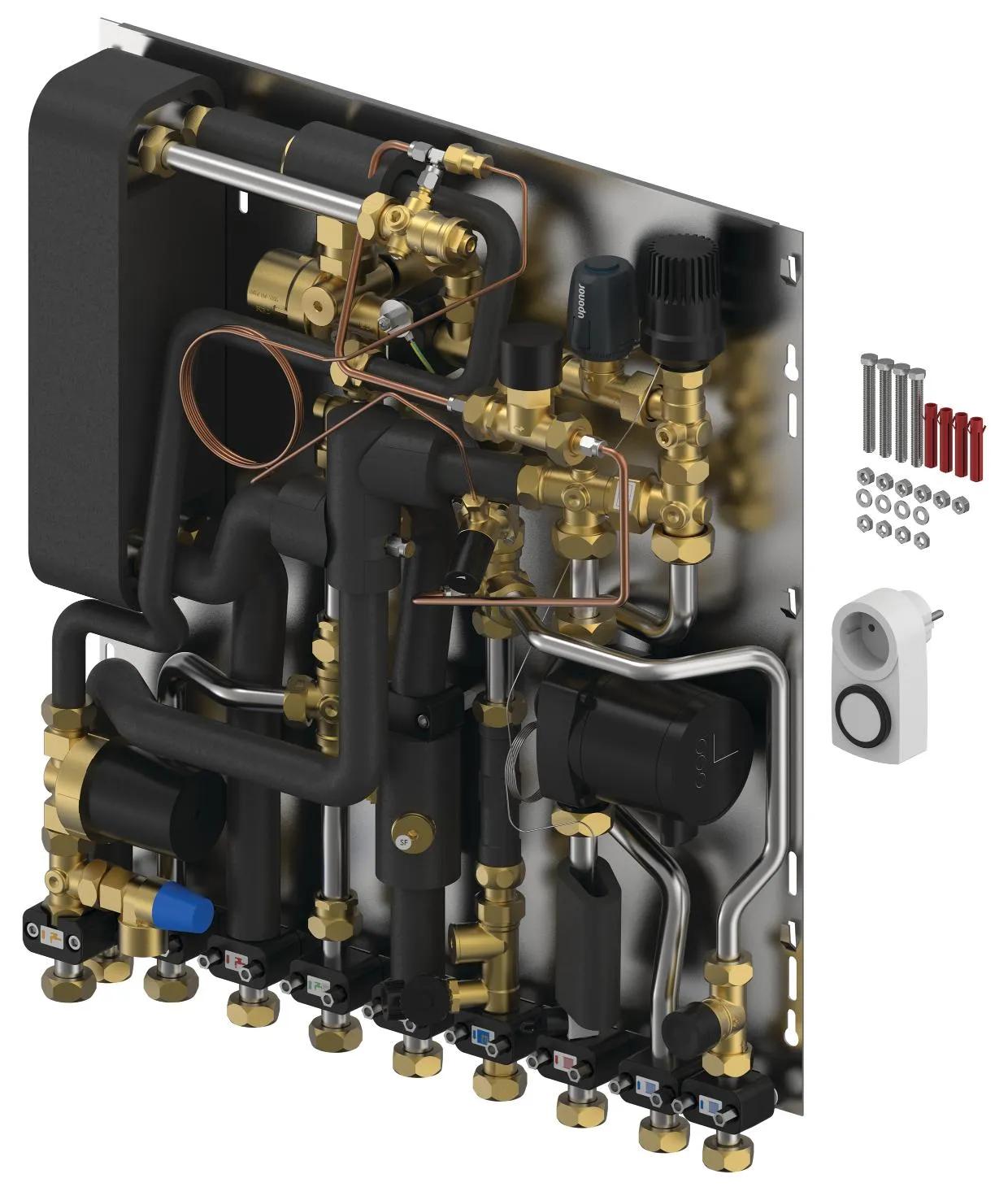

Renderowanie

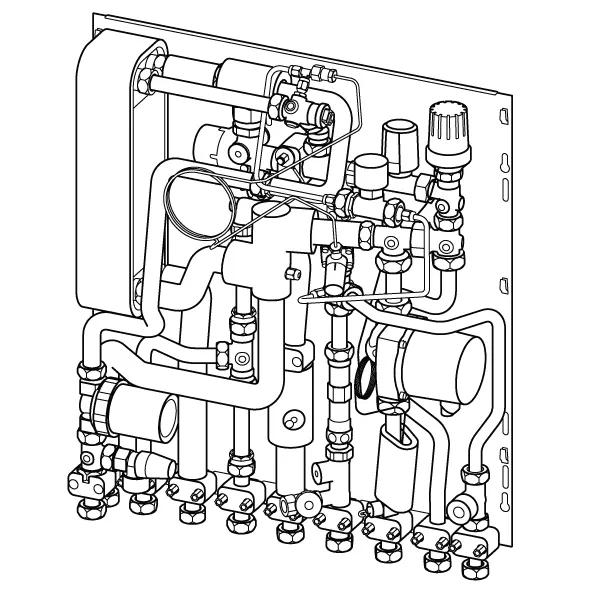

Rysunki etykiet
