Uponor Combi Port M-INS Interfejs grzewczy RC
Stacja mieszkaniowa typu RC do przygotowania ciepłej wody użytkowej i bezpośredniego ogrzewania dla instalacji grzejnikowej (bez obiegu mieszającego).
Oznaczenia:
- 19 – wydajność ciepłej wody użytkowej (l/min)
- CB – wymiennik ciepła ze stali nierdzewnej lutowany miedzią dla ciepłej wody użytkowej
- BP – przewody zasilające z funkcją wstępnego podgrzania
- DI – główny regulator różnicy ciśnień na wlocie urządzenia
- TL – termostatyczny ogranicznik temperatury ciepłej wody użytkowej z czujnikiem zanurzeniowym
- HA – ogranicznik uderzenia hydraulicznego dla ciepłej wody użytkowej
- ZA – zawór strefowy na powrocie obiegu grzewczego mieszkania z siłownikiem 2-punktowym w komplecie
- ZS – zestaw przyłączeniowy cyrkulacji ciepłej wody użytkowej wraz z izolacją wymiennika i termostatycznym podgrzewaniem wstępnym bez pompy cyrkulacyjnej
- ZV – zawór strefowy na powrocie obiegu grzewczego mieszkania bez siłownika
- NC – brak odpływu zimnej wody ze stacji mieszkaniowej
- IB – kompletnie izolowana obudowa
Szczegóły dotyczące produktu:
| Przedmiot numer / Opis | Ilość | Szczegóły |
|---|---|---|
| productFamilyDetail/tab/itemDetails/detailLink | ||
| productFamilyDetail/tab/itemDetails/detailLink | ||
| productFamilyDetail/tab/itemDetails/detailLink |
Dokumenty
Instrukcja techniczna
Instrukcja montażu i obsługi
1 KB1143155
IOM Aqua/ Combi Port M-INS Combi Port E-INS EN 1143155 v2
Informacje techniczne
12 KB1094902
Informacje techniczne Combi Port and Aqua Port (1094902)
O produkcie
Specyfikacja
- Stacja mieszkaniowa (HIU) całkowicie zmontowana i poddana próbie ciśnieniowej
- Stacja zabudowana w obudowie izolacyjnej, aby uniknąć strat ciepła
- Ograniczenia techniczne dotyczące stosowania w instalacjach wody grzewczej i wodno-kanalizacyjnych przedstawiono w kartach danych technicznych
- Zawór PM z opatentowaną technologią potrójnego uszczelnienia i certyfikatem DVGW
- Izolacja termiczna rur doprowadzających ciepłą wodę
- Termosyfon podnosi poziom higieny, zapobiegając nagrzewaniu się wymiennika w stanie czuwania
- Zawór strefowy we wtórnym obiegu grzewczym
- Punkt czerpalny wody zimnej z adapterem 110 mm × 3/4″ do opomiarowania
- Filtr siatkowy 0,5 mm w głównej rurze zasilającej i głównej rurze powrotnej
- Możliwość podłączenia (w oznaczonym miejscu) końcówki oczkowej uziemienia obwodu elektrycznego
- Maks. ciśnienie robocze, obieg ogrzewania: PN 10
- Maks. ciśnienie robocze, obieg wody: PN 10
- Maks. temperatura robocza: 5–85°C
- Maks. różnica ciśnień, główny obieg ogrzewania: 2,5 bara
- Min. ciśnienie, obieg wody: 2,0 bara
- Materiał złączki, obieg wody: CW617N
- Materiał złączki, obieg ogrzewania: CW617N, CW614N
- Materiał rury: stal nierdzewna 1.4401
- Elementy na uchwycie do montażu naściennego
- Wymiary: szer. × wys. × gł. — 390 × 578 × 280 mm
Podanie
- Zdecentralizowane natychmiastowe wytwarzanie ciepłej wody użytkowej
- Systemy ogrzewania podłogowego
- Promiennikowe systemy ogrzewania
Rysunki produktów

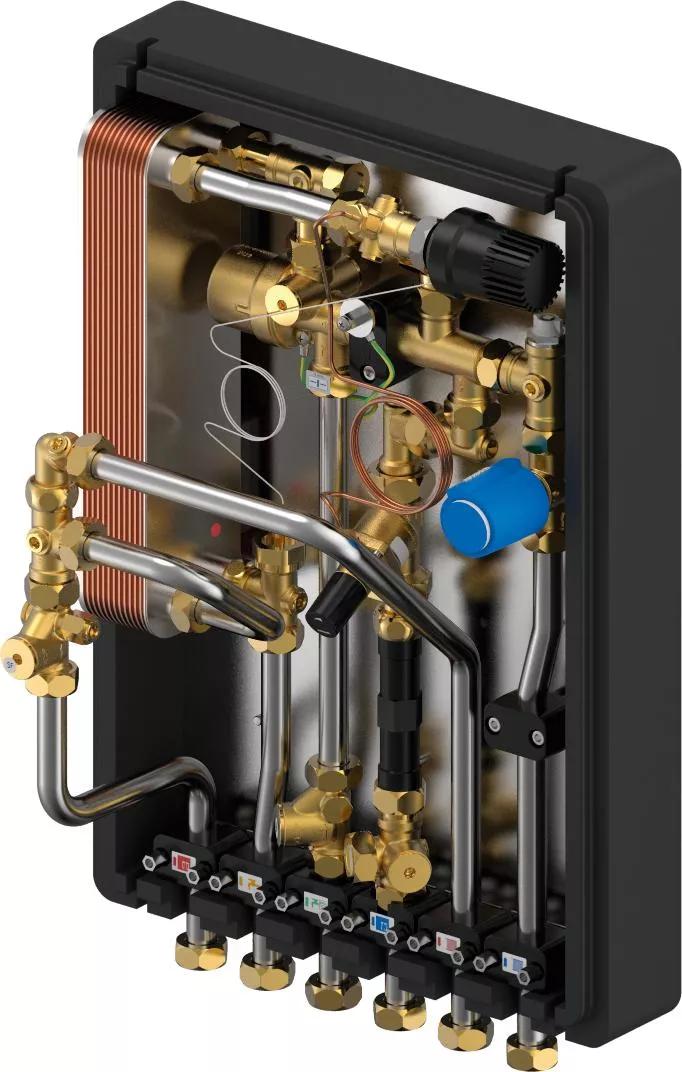

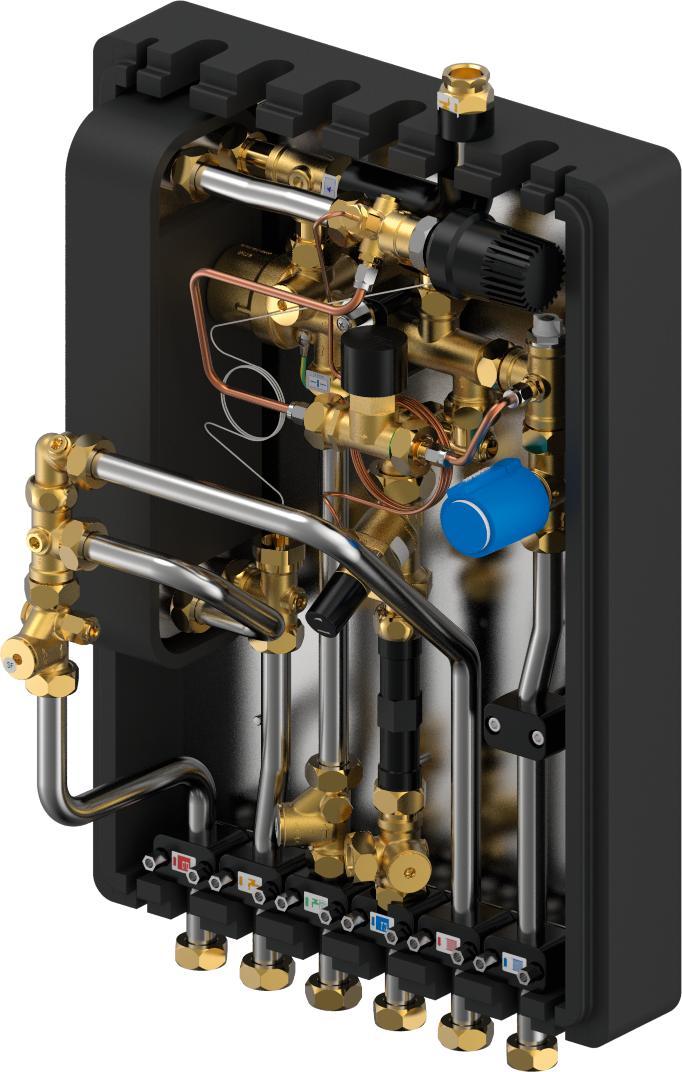

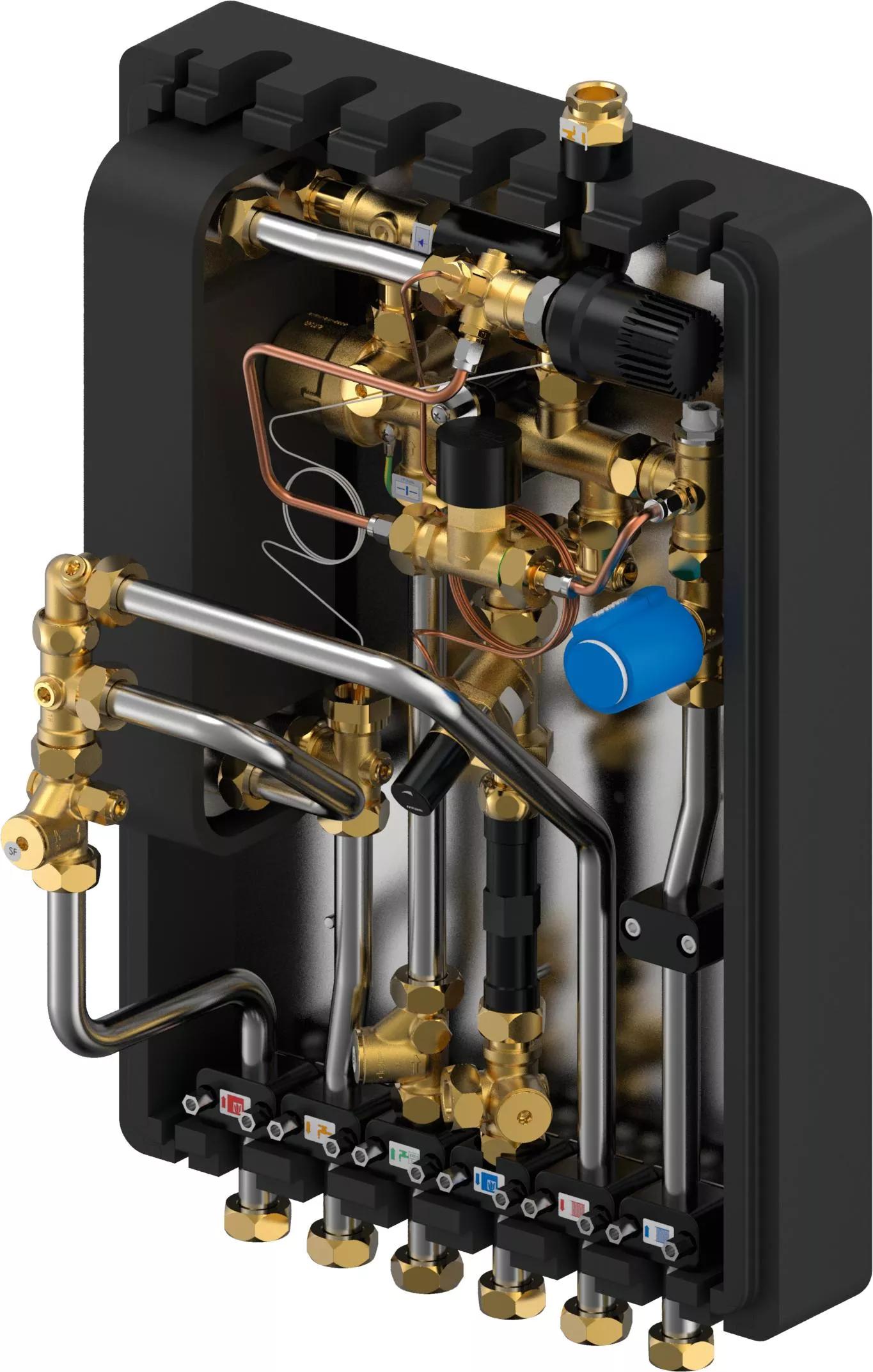

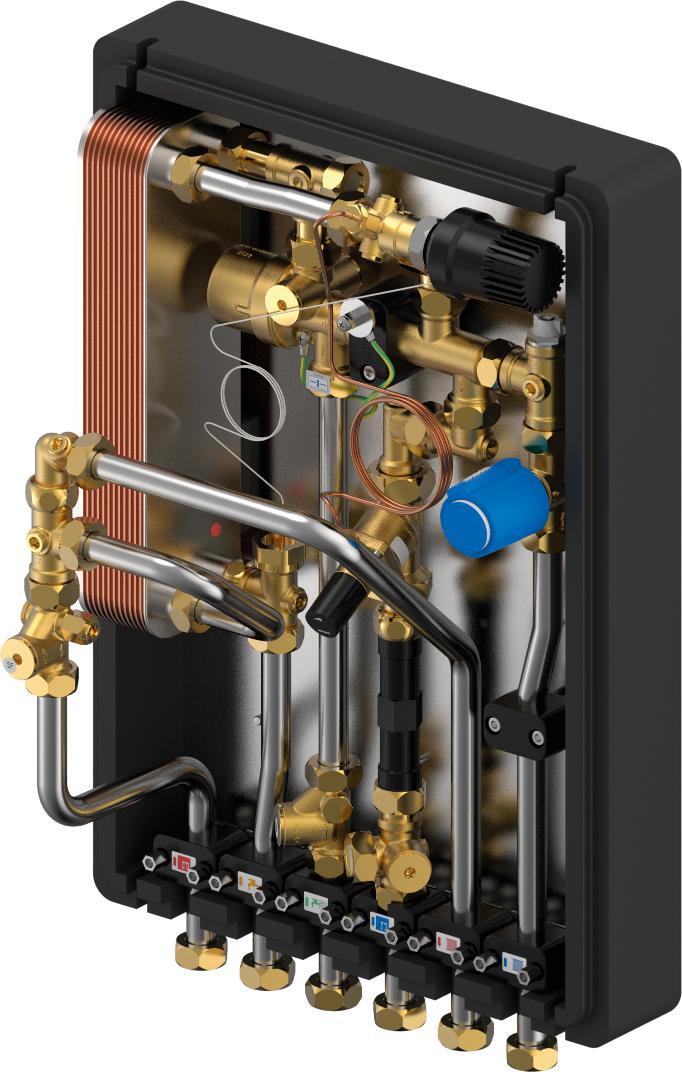

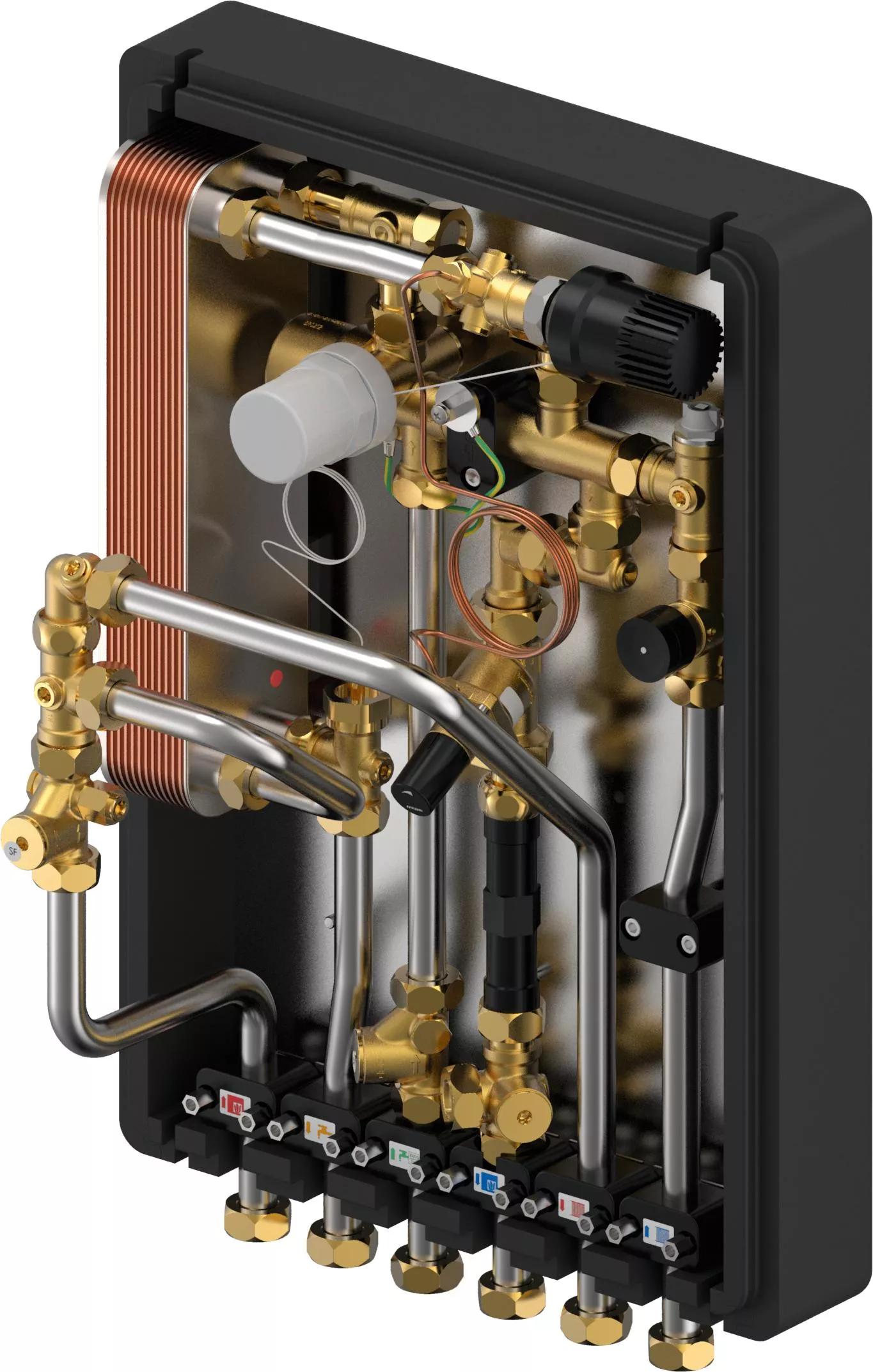

Renderowanie

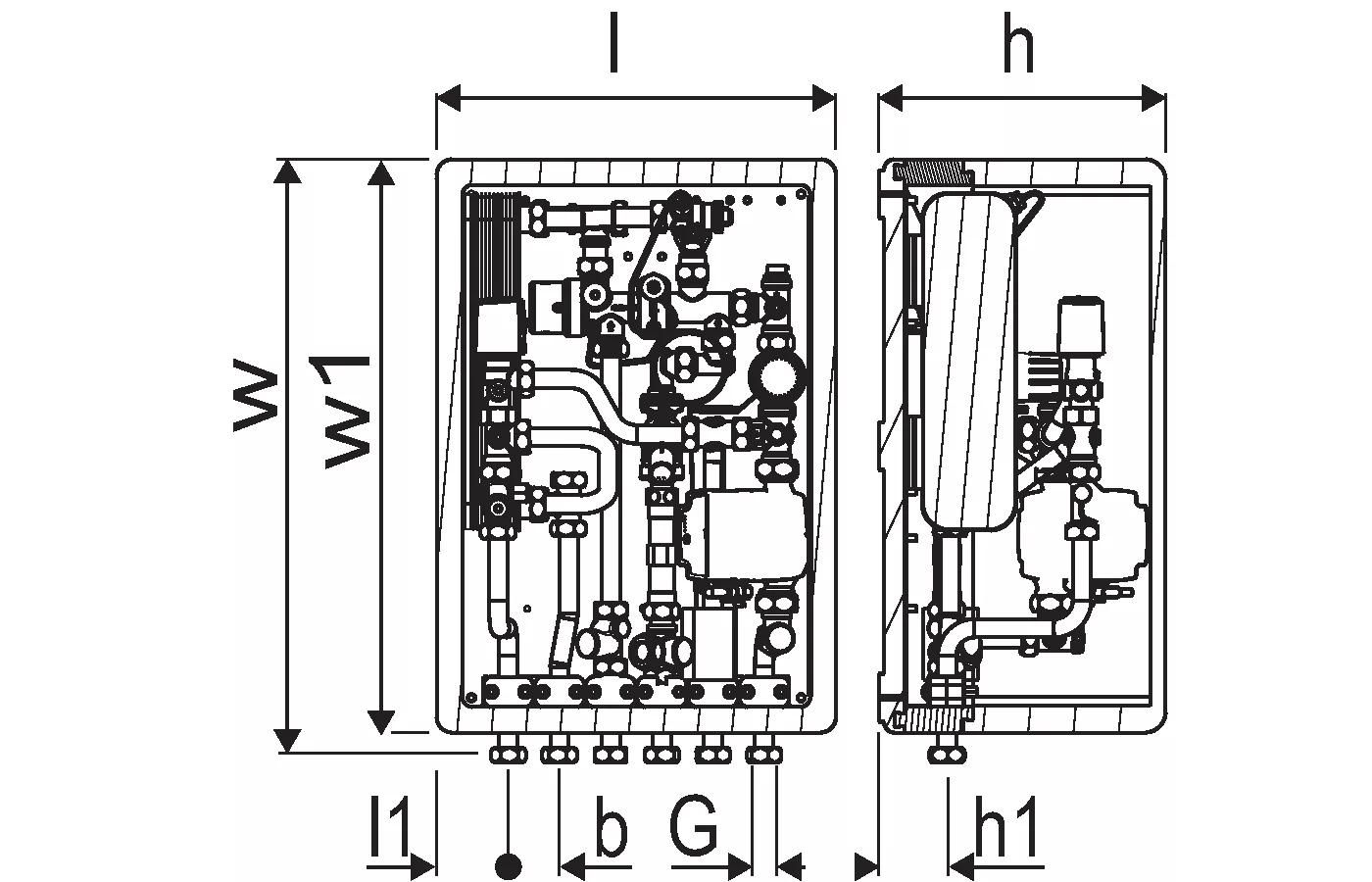

Z-drawing

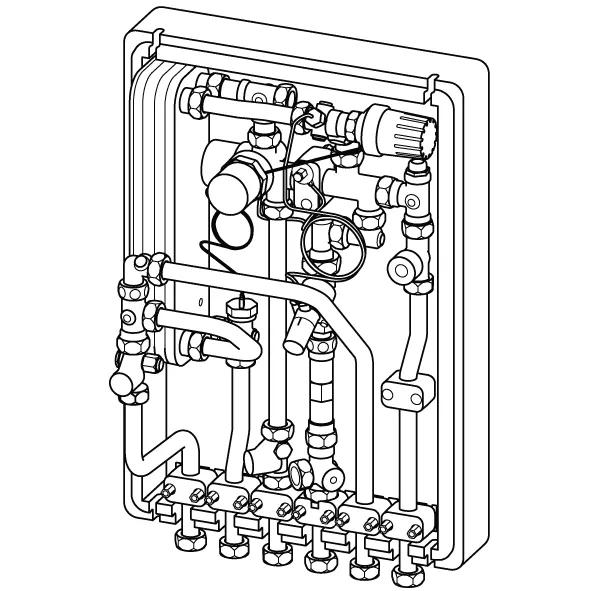

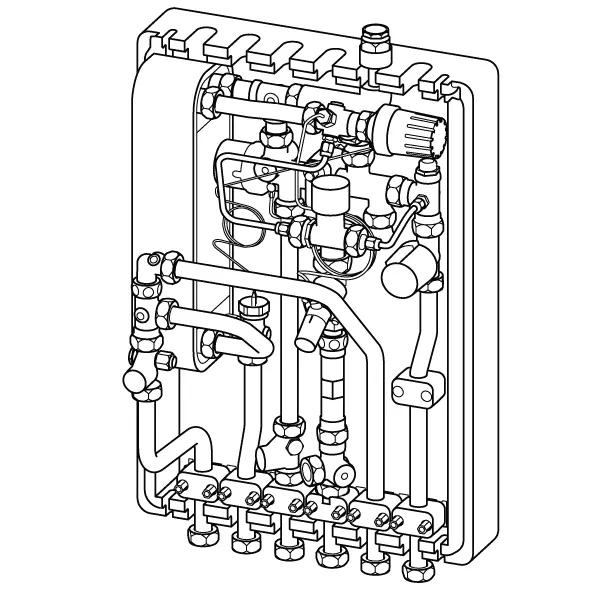

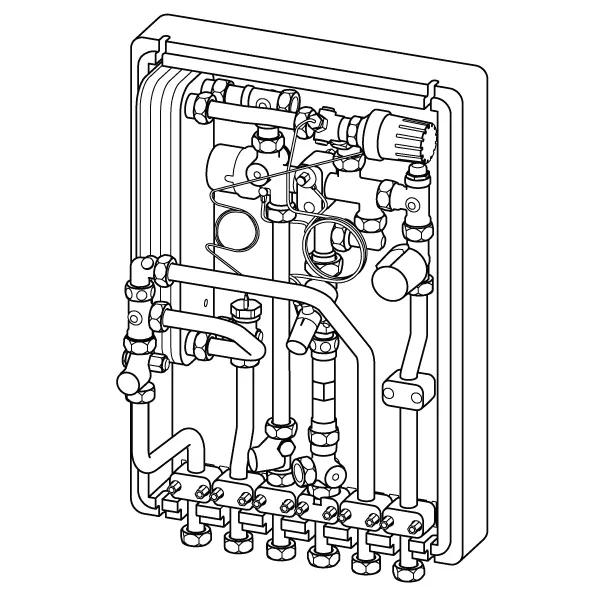

Rysunki etykiet
