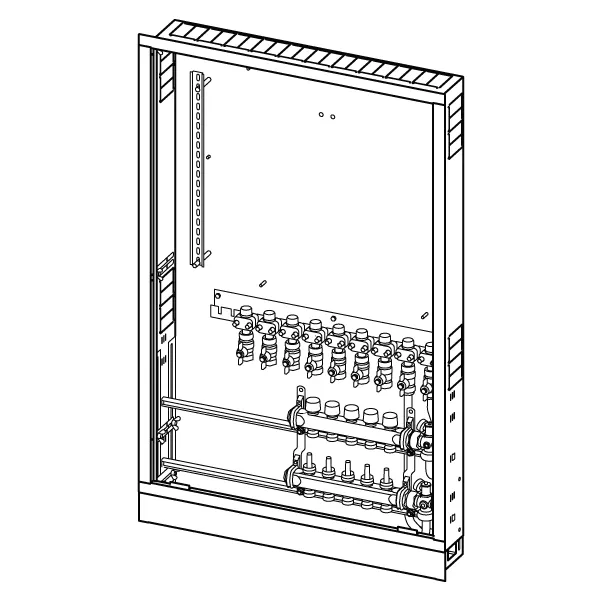

Uponor Combi Port E-Pro szafka z rozdzielaczem IW

Uponor Combi Port E-Pro szafka z rozdzielaczem IW

Szafka podtynkowa z nóżkami, rozdzielaczem ogrzewania podłogowego oraz szyną z zaworami kulowymi.
Oznaczenia:
- HMV – zestaw rozdzielacza Vario S do ogrzewania podłogowego z _ (3-11) obiegami grzewczymi
- BV – zestaw zaworów kulowych _ (7,9) zamontowanych fabrycznie na szynie montażowej wewnątrz szafki dla stacji mieszkaniowej

Szczegóły dotyczące produktu:

Przedmiot numer / OpisIlość
Szczegóły
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink
productFamilyDetail/tab/itemDetails/detailLink

Dokumenty

Instrukcja montażu i obsługi
6 KB1144303

Instrukcja montażu i obsługi Combi Port E-Pro (1144303)

Informacje techniczne
12 KB1094902

Informacje techniczne Combi Port and Aqua Port (1094902)

O produkcie

Specyfikacja

- stacja mieszkaniowa prefabrykowana i poddana próbie ciśnieniowej
- jednostka pokryta izolacją w celu uniknięcia strat ciepła
- dane dotyczące warunków eksploatacji i stosowania zostały przedstawione w kartach technicznych
- izolacja termiczna rur obiegu zasilania CO
- wtórny zestaw mieszający z pompą wtórną do ogrzewania podłogowego i zaworem silnikowym do sterowania zasilaniem grzewczym połączony z Uponor Smatrix Move
- regulacja przepływu z kompensacją pogodową za pomocą zaworu silnikowego i programu tygodniowego z dziewięcioma zaprogramowanymi harmonogramami, pompa spójna z kontrolerem Uponor Smatrix Base lub Wave
- czujnik przepływu zasilania
- czujnik temperatury zewnętrznej
- ogranicznik uderzenia hydraulicznego
- regulator różnicy ciśnień w obiegu pierwotnym
- syfon termiczny poprawia higieniczność, ogranicza przegrzew wymiennika w stanie czuwania
- zawór strefowy na wtórnym obiegu ogrzewania
- wyjście zimnej wody z dystansem montażowym wodomierza 110 mm x3/4"
- filtr obiegu pierwotnego zasilania i powrotu ogrzewania
- możliwość podłączenia uziemienia elektrycznego
- maks. ciśnienie robocze na ogrzewaniu : PN10
- maks. ciśnienie robocze na wodzie pitnej: PN10
- maks. tempertaura pracy: 5 - 85 °C
- maks. różnica ciśnień na ogrzewaniu: 2,5 bar
- min. ciśnienie na wodzie pitnej: 2,0 bar
- materiały złączek na wodzie pitnej: CW617N
- materiały złączek na ogrzewaniu: CW617N, CW614N
- materiał rur: stal nierdzewna 1.4401
- stacja mieszkaniowa gotowa do montażu ściennego
- wymiary: szerokość/wysokość/głębokość W/H/D 390 x 578 x 280 mm
- pobór mocy elektrycznej: max 3W

Podanie

- ciepła woda użytkowa przygotowana na żądanie
- systemy ogrzewania podłogowego
- systemy ogrzewania grzejnikowego

Potwierdzenie

Certyfikaty PZH i DVGW
