Uponor Combi Port M-Pro kollektorkapp ja kollektor IW

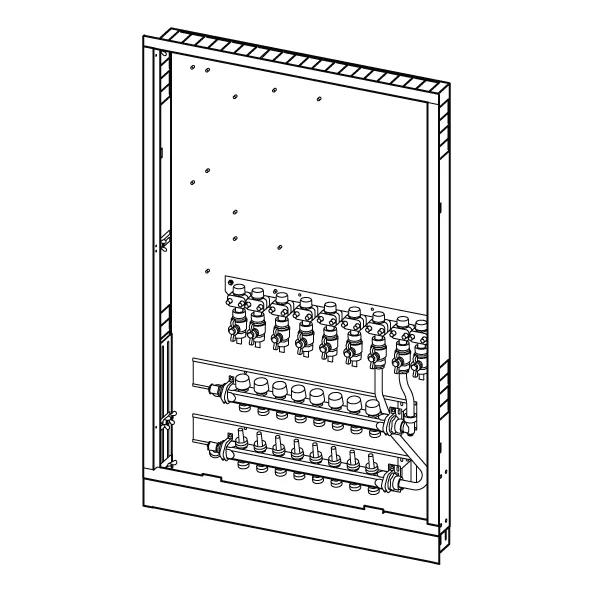

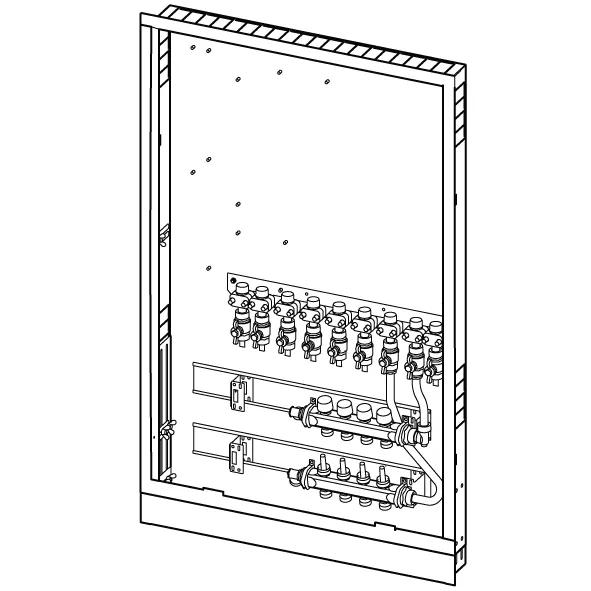

Seina sisse paigaldatav korpus, sealhulgas jalad, küttekollektor ja siin koos eelpaigaldatud kuulventiilidega
Tähised:
_HMV – Vario-S kollektorite komplekt kütmiseks _ (4,6,8,10) kütteringiga
_BV – komplekt _ (7,9) kuulventiili, mis on eelnevalt paigaldatud korpuse sees olevale paigaldussiinile soojussõlme ühenduste jaoks

Toote valik

1093815

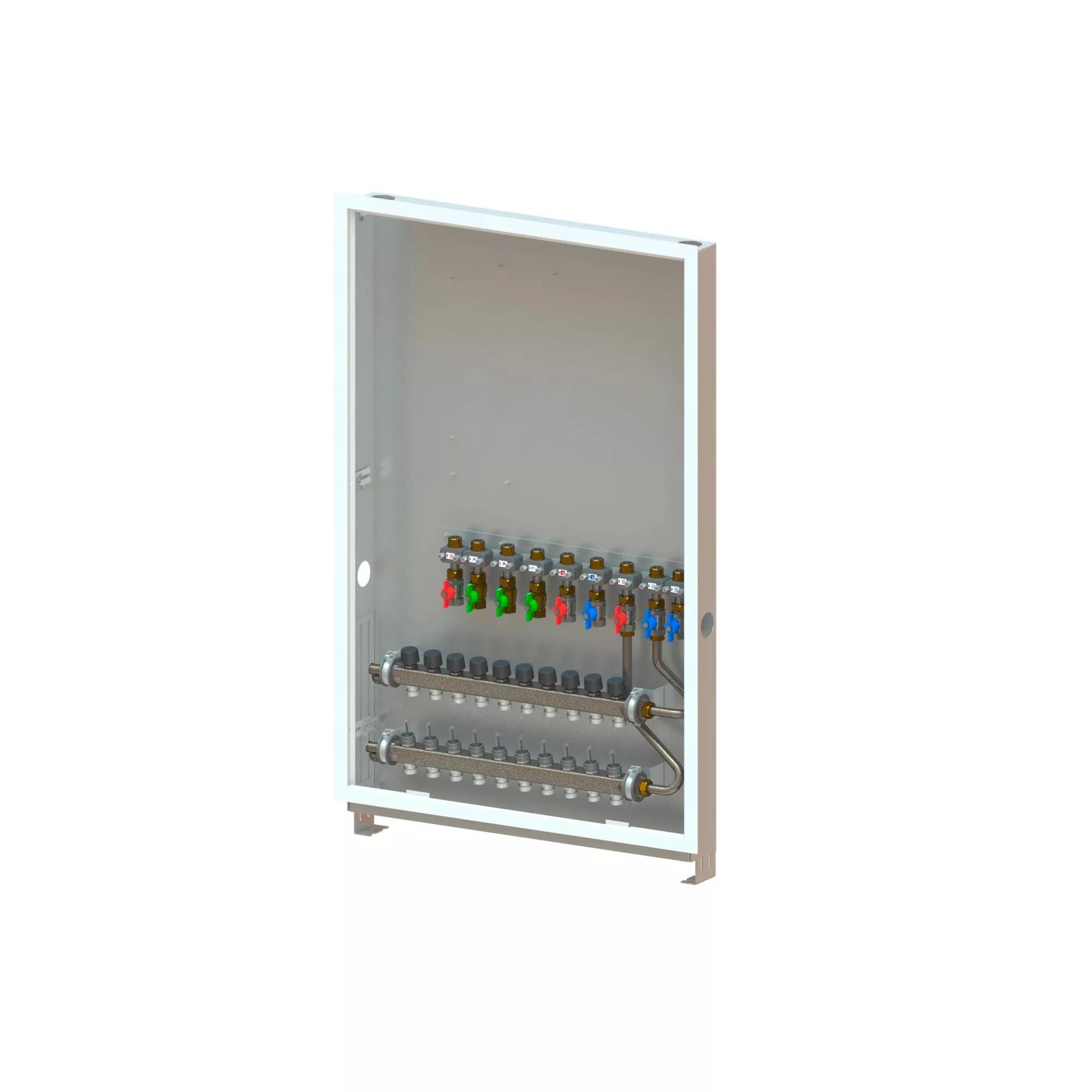

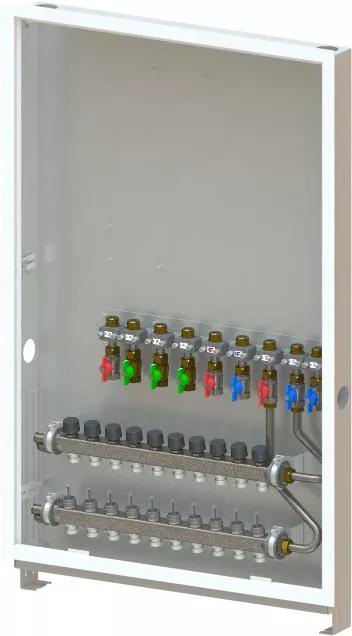

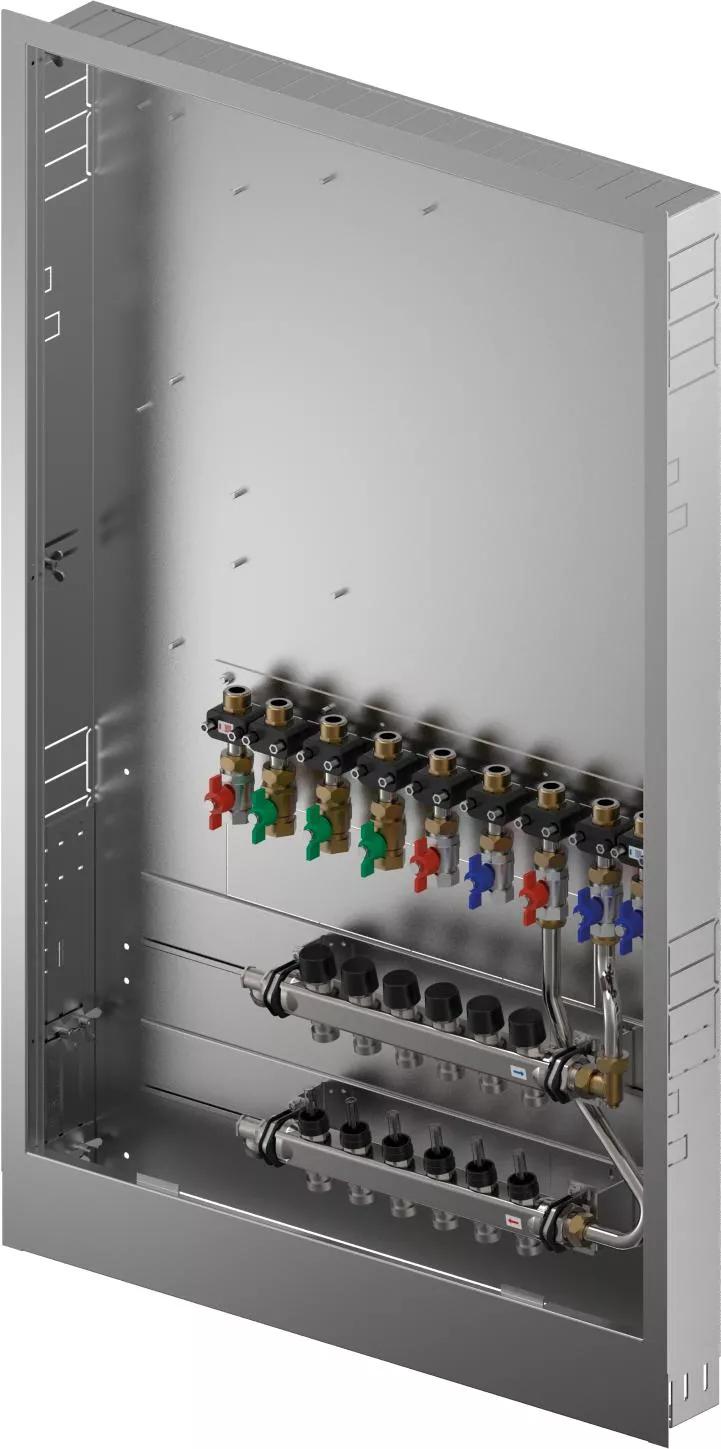

Uponor Combi Port M-Pro kollektorkapp ja kollektor IW 1200x750X110mm 4HM+9BV

1093816

Uponor Combi Port M-Pro kollektorkapp ja kollektor IW 1200x750X110mm 6HM+9BV

1093817

Uponor Combi Port M-Pro kollektorkapp ja kollektor IW 1200x750X110mm 8HM+9BV

1093818

Uponor Combi Port M-Pro kollektorkapp ja kollektor IW 1200x750X110mm 10HM+9BV

Dokumendid

Tehniline juhend

Paigaldus- ja kasutusjuhend

10 KB1143303

Paigaldus- ja kasutusjuhend Combi Port M-Pro (1143303)

Tehniline informatsioon

12 KB1094902

Tehniline teave Combi Port and Aqua Port (1094902)

Kirjeldus

Specification

- sõlm on eelkoostatud ja survestatud
- tehnilised piirangud on toodud tehnilistel andmelehtedel
- plastikust toruklambrid helisummutamiseks ja termiliseks lahtisidumiseks
- DVGW sertifikaadiga PM-klapp patenteeritud kolmekordse tihendustehnoloogiaga
- toitetorude soojusisolatsioon
- termostaatiline möödaviiguventiil
- külma vee väljalaskeava
- vahetükk soojusarvestile 110 mm x3/4"
- vahetükk veearvestile 110 mm x3/4"
- õhutus- ja äravooluklapp
- külma vee mudafilter 0,5 mm
- primaarse küttetorustiku mudafilter 0,5 mm
- elektrilise maanduse ühendamise võimalus
- max. töörõhk küttel: PN10
- max. töörõhk tarbeveel: PN10
- max. töötemperatuur: 85 °C
- max. diferentsiaalrõhk primaar küte: 2,5 bar
- min. tarbevee rõhk: 2,0 bar
- sanitaarliitmike materjal: CW617N
- kütteringide liited: CW617N, CW614N
- toru materjal: roostevaba teras 1.4401
- mõõdud: L/K/D 556 x 620 x 110 mm
